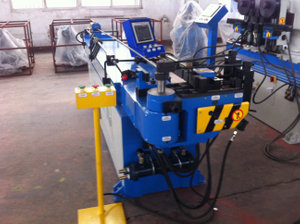

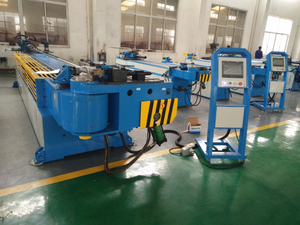

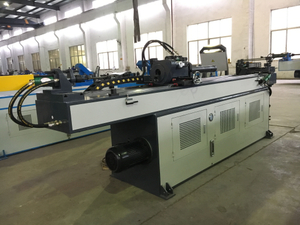

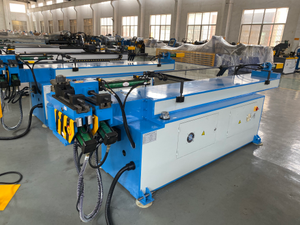

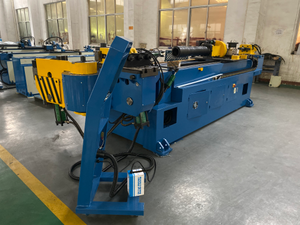

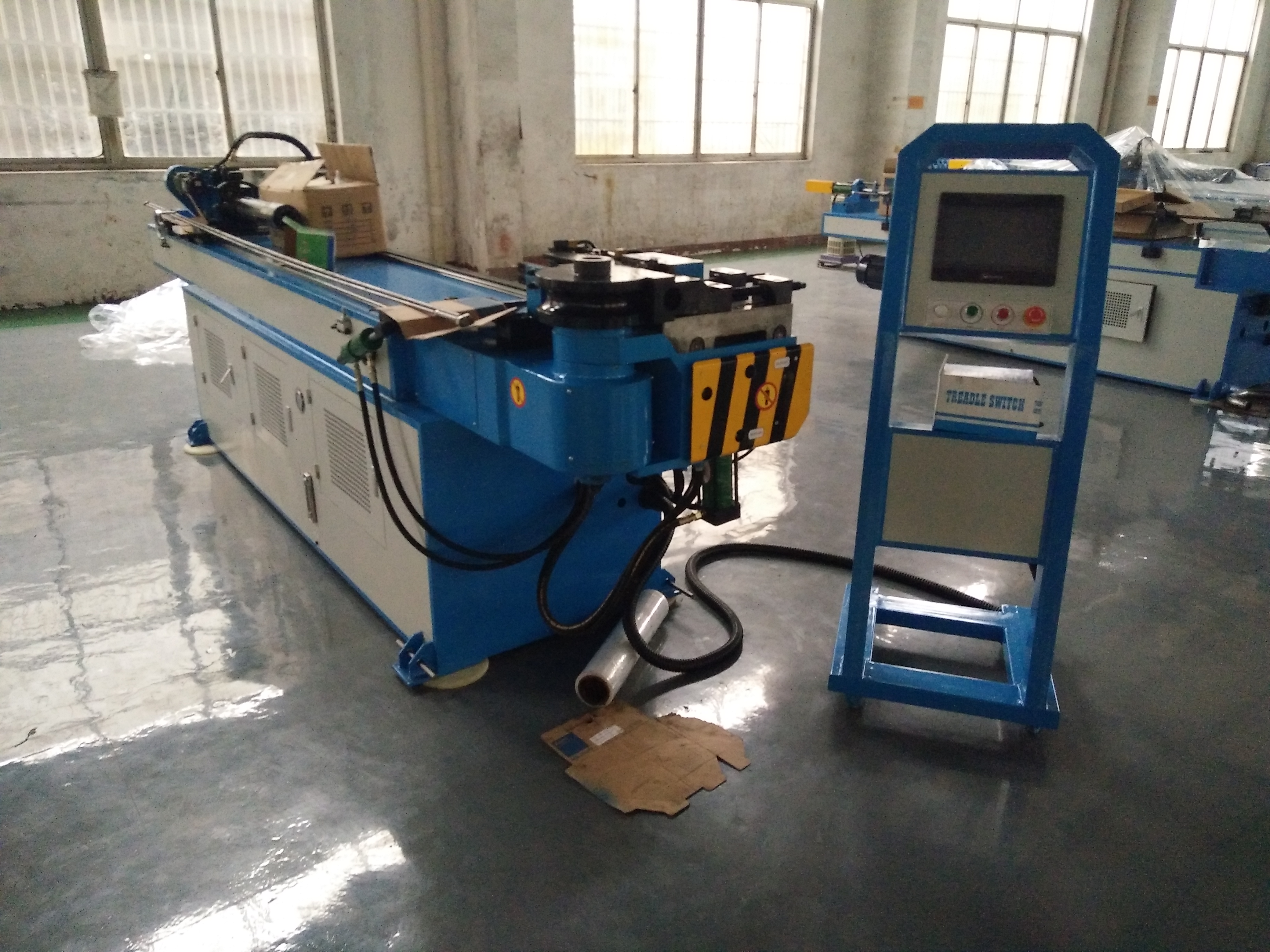

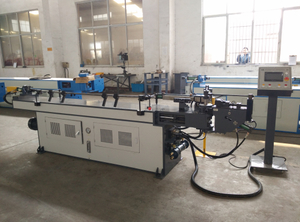

CNC-Hydraulikrohrbiegemaschine GM-SB-50CNC

Menge:
  • GM-50CNC-2A-1S
  • GMACC
  • 8462219000

Maschinencharakteristik

CNC-Hydraulikrohrbiegemaschine GM-SB-50CNC


Maschineneigenschaften

Die CNC-Einzelkopfbiegemaschine der Serie GM-SB-50CNC ist eine Kombination unserer Technologie mit fortschrittlicher italienischer Technologie, die mit maschineller, hydraulischer und elektrischer Leistung kombiniert wird. Diese Serie verwendet ein Bildschirm-Touchscreen-Bedienfeld, das verschiedene Biegedaten eingeben, speichern und anzeigen und die Bewegungskoordinaten Y, B, C unter der präzisen Steuerung eines Industriecomputers sortieren kann, wodurch eine vollautomatische CNC zum schnellen Biegen und Schließen des Dorns (CNC) zum schnellen Biegen oder Schließen des Dorns realisiert werden kann Die Maschine verfügt außerdem über erweiterte Funktionen, wie z. B. Kompensation des Rückpralls von Teilbiegungen, Fehler-Selbstdiagnosealarm, Speicher für Stromausfallspeicher, automatische Schmierung und Sicherheitsschutz usw.

ØTechnischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

* 50 * 2

Rostfreier Stahl

mm

* 40 * 3

Leichtlegierungsgeglühtes Rundrohr

mm

* 50 * 3

Mi.ld Vierkantrohr aus Stahl

mm

35 * 35 * 2

Rechteckrohr aus Flussstahl

mm

40 * 30 * 2

Rundstahl aus Flussstahl

mm

¢ 20

Quadratische Massivstange aus Flussstahl

mm

18 * 18

Mindest. Biegungsradius

mm

20

Max. Biegeradius (Standard)

mm

250

Kopfüberhang (in der Biegemitte)

mm

600

Kopfhöhe (in der Biegemitte)

mm

400

Biegemittelhöhe (vom Boden)

mm

960

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

50

Einstellbarer Hub der Klemmung

mm

0-90

Schulterverstellbarer Hub

mm

256

Dornrückzug einstellbarer Hub

mm

0-76

Max. Biegewinkel

°

190 °

Durch effektive Distanz

mm

3500

Biegegeschwindigkeit (max.)

° / Sek

45


Max. Drehzahl (Achse Z)

° / Sek

200

Max. Vorschubgeschwindigkeit (Achse X.)

mm / s

1000

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

Rotation Servomotor Leistung

KW

0.75

Servomotorleistung einspeisen

KW

0.75

System Motorleistung

KW

5.5

Hydraulikpumpenvolumen

L

19

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

4200 * 700 * 1300

Maschinengewicht

T

ÜBER 2.0

ØKonfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Deutschland Siemens (Beide) oder Runmali

Hydraulische Pumpe

Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan Shanghong (Importiert)

Zylinder

Shanghai Qifan

Touchscreen

Taiwan Weinview (Importiert)

SPS

Japan Mitsubishi (Importiert)

Servomotor

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schalten Sie die Stromversorgung ein

Taiwan Mingwei

Schütz

Deutscher SCHNEIDER
