GM-100NCB
GMACC
8462219000
Maschinencharakteristik

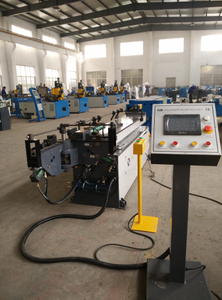

Technische Parameter und Konfiguration für das automatische RohrBiegenMaschine GM-SB-100NZB
Vollhydraulikantrieb, SPS gesteuert mit Touchscreen oder TextRohrbiegemaschine, ausgestattet mit Vorrichtungen zum Einspannen von Rohren, Führungsform, Dorn, knitterfrei, beim Schieben, Rohrbiegen usw.Im hydraulischen Betrieb ist diese professionelle Hochgeschwindigkeits- undwirtschaftlichEuropäische Rohrbiegemaschine kann verschiedene biegenAbmessungenMetallrohre mit normaler und abnormaler Form und bDie Endwinkel werden von einem hochpräzisen importierten Encoder gesteuertDies gewährleistet eine hohe Präzision dieser Maschine.
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | ￠100*8 |
Vierkantrohr aus Flussstahl | mm | 70 *70 *6 |
Rechteckrohr aus Flussstahl | mm | 75*65 *6 |
Rundstahl aus Flussstahl | mm | ￠45 |
Quadratische Massivstange aus Flussstahl | mm | 40*40 |
Mindest. Biegungsradius | mm | 40 |
Max. Biegeradius (Standard) | mm | 400 |
Kopfüberhang (in der Biegemitte) | mm | 460 |
Kopfhöhe (in der Biegemitte) | mm | 610 |
Biegemittelhöhe (vom Boden) | mm | 1140 |
Max. Biegewinkel | ° | 190 ° |
Thrdurch effektive Entfernung | mm | 4000 |
Biegegeschwindigkeit (max.) | ° / Sek | 25 |
Biegewinkel Präzision | ° | ± 0,10 |
SystemmotorLeistung | KW | 11 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 5300 *1350 * 1200 |
Maschinengewicht | T | ÜBER 4.5 |
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （Beide） / Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Ölwegbrett | Taiwan Shanghong（Importiert） |
Zylinder | ShanghaiQifan |
Touchscreen | TaiwanWeinview（Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
Transformator | Wuxi Xinyu |
Schütz | SCHNEIDER |
Technischer Hauptparameter
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | * 100 * 8 |
Vierkantrohr aus Flussstahl | mm | 70 * 70 * 6 |
Rechteckrohr aus Flussstahl | mm | 75 * 65 * 6 |
Rundstahl aus Flussstahl | mm | ￠ 45 |
Quadratische Massivstange aus Flussstahl | mm | 40 * 40 |
Mindest. Biegungsradius | mm | 40 |
Max. Biegeradius (Standard) | mm | 400 |
Kopfüberhang (in der Biegemitte) | mm | 460 |
Kopfhöhe (in der Biegemitte) | mm | 610 |
Biegemittelhöhe (vom Boden) | mm | 1140 |
Max. Biegewinkel | ° | 190 ° |
Durch effektive Distanz | mm | 4000 |
Biegegeschwindigkeit (max.) | ° / Sek | 25 |
Biegewinkel Präzision | ° | ± 0,10 |
System Motorleistung | KW | 11 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 5300 * 1350 * 1200 |
Maschinengewicht | T | ÜBER 4.5 |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （Beide） / Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Ölwegbrett | Taiwan Shanghong （Importiert） |
Zylinder | Shanghai Qifan |
Touchscreen | Taiwan Weinview （Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
Transformator | Wuxi Xinyu |
Schütz | SCHNEIDER |
Biegeproben
Werkzeugmuster
