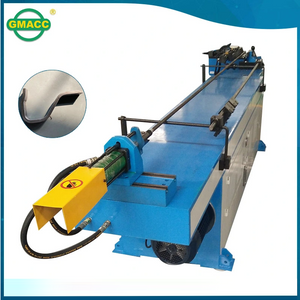

5-Achsen-Einkopf-Rollenrohrbieger GM-SB-114CNC-2A-1S

Menge:
  • GM-114CNC-2A-1S
  • GMACC
  • 8462219000

Maschinencharakteristik

5-Achsen-Einkopf-Rollenrohrbieger GM-SB-114CNC-2A-1S

ØMaschinencharakteristik

Die Serie wurde insbesondere an die Anforderungen des professionellen Weltmarktes angepasst. Alle Teile, Strukturen und Charaktere entsprechen dem Standard des Maschinenbaus aus Europa. Unsere Berufserfahrung und Zeichnungspläne für Elektro, Elektronik, Hydraulik und Mechanik von bekannten Unternehmen führen zur Aufrüstung der Maschinensysteme auf genaue und attraktive Leistung.

Wir sind ein chinesisch-italienisches Joint Venture, das seit über 20 Jahren besteht. Wir sind sowohl im In- als auch im Ausland tätig. Wir haben Vertreter in vielen Ländern wie Mexiko, Polen, Vietnam usw.

Technischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

114 * 8

Rostfreier Stahl

mm

114 *6

Leichtlegierungsgeglühtes Rundrohr

mm

114 * 10

Vierkantrohr aus Flussstahl

mm

90 * 90 * 6

Rechteckrohr aus Flussstahl

mm

90 * 85 * 6

Rundstahl aus Flussstahl

mm

55

Quadratische Massivstange aus Flussstahl

mm

50 * 50

Mindest. Biegungsradius

mm

40

Max. Biegeradius (Standard)

mm

450

Kopfüberhang (in der Biegemitte)

mm

500

Kopfhöhe (in der Biegemitte)

mm

720

Biegemittelhöhe (vom Boden)

mm

1235

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

70

Einstellbarer Hub der Klemmung

mm

0-150

Schulterverstellbarer Hub

mm

500

Dornrückzug einstellbarer Hub

mm

0-200

Max. Biegewinkel

°

190 °

Thrdurch effektive Entfernung

mm

4200

Biegegeschwindigkeit (max.)

° / Sek

20

Max. Drehzahl (Achse Z)

° / Sek

160

Max. Schaltgeschwindigkeit (Achse X.)

mm / s

500

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

SystemmotorLeistung

KW

15

HydraulikPumpe Volumen

L

45

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

5200 * 1350 * 1250

Maschinengewicht

T

5.5

ØKonfiguration des hydraulischen und elektronischen Steuerungssystems


Name

Hersteller

Hydraulischer Motor

Deutschland Siemens (BEIDE) oder Runmali

Hydraulische Pumpe

Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan Shanghong (Importiert)

Zylinder

Shanghai Qifan

Touchscreen

Taiwan Weinview (Importiert)

SPS

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schalten Sie die Stromversorgung ein

Taiwan Mingwei

Schütz

Deutscher SCHNEIDER

Transformator

Wuxi Xinyu


F: Wie wäre es mit IhremBedienung?
EIN:Vor dem Verkauf Serive:
1. Wir helfen unserem Kunden, das Recht zu bestätigenMaschineModell gemäß den angebotenen Rohrinformationen.
2. Besuchen Sie unsere Fabrik, um unsere Maschine und unsere Werkstatt zu besichtigen, bevor Sie eine Bestellung aufgeben.

B: Kundendienst:
1. Wir bieten ein Handbuch, eine detaillierte Maschineninstallation und ein Inbetriebnahmevideozuhilf dir richtig Maschine bedienen. Wenn Sie brauchen unser Ingenieur zu gehe zu Ihre Fabrik für Maschineninstallation, Flugtickets, Essen, Hotel, Nahverkehr solltedschlage dein
Konto.
2. Wenn Probleme an der Maschine auftreten, wird unser Techniker sie zuerst über den Computer für Sie lösen. Die meisten Probleme können durch Austausch von Teilen gelöst werden. Wenn dies nicht möglich ist, kann unser Techniker zu Ihrem Werk gehen, um sie für Sie zu lösen. Wir haben erfahrene Ingenieureinsbesonderefür den Auslandsmarkt.
Für mechanische Teile, die von uns selbst hergestellt wurden, haben wir reichlich auf Lager. Wenn Sie dies benötigen, können wir diese sofort per Kurier an Sie senden.
Für elektronische Teile verwenden wir alle berühmte Marken, die Sie problemlos an Ihrer Seite kaufen können.

Elektrische Rohrbiegemaschine

Elektrische RohrbiegemaschineElektrische Rohrbiegemaschine

Technischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

* 76 * 3

Mindest. Biegungsradius

mm

30

Max. Biegeradius (Standard)

mm

350

Kopfüberhang (in der Biegemitte)

mm

600

Kopfhöhe (in der Biegemitte)

mm

580

Biegemittelhöhe (vom Boden)

mm

1060

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

50

Einstellbarer Hub der Klemmung

mm

0-136

Schulterverstellbarer Hub

mm

300

Dornrückzug einstellbarer Hub

mm

0-136

Max. Biegewinkel

°

190 °

Durch effektive Distanz

mm

3800

Biegegeschwindigkeit (max.)

° / Sek

110

Max. Drehzahl (Achse Z)

° / Sek

160

Max. Vorschubgeschwindigkeit (Achse X.)

mm / s

800

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

Biegen des Servomotors

KW

7

Rotation Servomotor Leistung

KW

1

Servomotorleistung einspeisen

KW

3

System Motorleistung

KW

5.5

Hydraulikpumpenvolumen

L

19

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

5000 * 1200 * 1350

Maschinengewicht

T

ÜBER 3.8


Konfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Deutschland Siemens (Beide) oder Runmali

Hydraulische Pumpe

Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan Shanghong (Importiert)

Zylinder

Shanghai Qifan

Ölschlauch

Zhejiang

Touchscreen

Taiwan Weinview (Importiert)

SPS

Japan Mitsubishi (Importiert)

Servomotor

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schalten Sie die Stromversorgung ein

Taiwan MINGWEI

Schütz

Schneider


Werkzeugmuster
