Produktbeschreibung
Vollhydraulischer Antrieb, SPS-gesteuert mit Touchscreen oder Text-Rohrbiegemaschine, ausgestattet mit Vorrichtungen zur Rohrklemmung, Führungsform, Dorn, Knitterschutz, Druckunterstützung, Rohrbiegen usw. Unter hydraulischem Betrieb kann diese professionelle, schnelle und wirtschaftliche europäische Rohrbiegemaschine Metallrohre mit unterschiedlichen Abmessungen sowohl normaler als auch abnormaler Form biegen. Die Biegewinkel werden durch einen hochpräzisen importierten Encoder gesteuert, der eine hohe Präzision dieser Maschine gewährleistet.
| Name | Einheit | Parameter |
| Rundrohr aus Weichstahl | mm | 63*4 |
| Edelstahl | mm | 63*3 |
| Leichtmetallgeglühtes Rundrohr | mm | 63*6 |
| Vierkantrohr aus Weichstahl | mm | 50*50*3 |
| Rechteckiges Rohr aus Baustahl | mm | 50*45*3 |
| Runde, massive Stange aus Baustahl | mm | 30 |
| Vierkant-Vollstahlstange aus Baustahl | mm | 25*25 |
| Min. Biegeradius | mm | 25 |
| Max. Biegeradius (Standard) | mm | 300 |
| Kopfüberstand (auf Biegemitte) | mm | 760 |
| Höhe der Formmitte | mm | 60 |
| Höhe des Biegezentrums (vom Boden) | mm | 1016 |
| Max. Biegewinkel | ° | 190° |
| Durch effektive Distanz | mm | 3500 |
| Biegegeschwindigkeit (max.) | °/Sek | 30 |
| Biegewinkel Präzision | ° | ±0,10 |
| Systemmotorleistung | KW | 5.5 |
| Hydraulikpumpenvolumen | L | 19 |
| Max. Druck | Mpa | 16 |
| L*B*H (Verpackungsmaß) | mm | 4500*1200*1350 |
| Maschinengewicht | T | Ungefähr 3,0 |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
| Name | Hersteller |
| Hydraulikmotor | Deutschland Siemens(Beides)oder Runmali |
| Hydraulikpumpe | Wuxi Tuoli |
| Hydraulikventil | Japan Yuken(Importiert) |
| Ölwegtafel | Taiwan Shanghong (Importiert) |
| Zylinder | Shanghai Qifan |
| Touch-Screen | Taiwan Weinview(Importiert) |
| SPS | Japan Mitsubishi(Importiert) |
| Winkelregler | Japan Nemicon(Importiert) |
| Strom umschalten | Taiwan Mingwei |
| Schütz | Schneider |

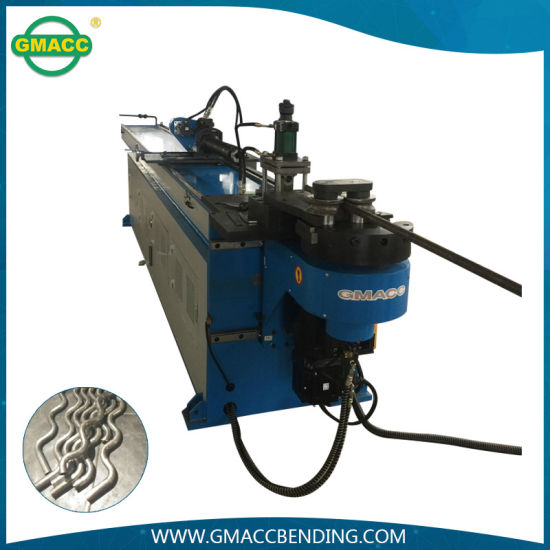

MODELL: GM-SB-63NCB (Maschinenfoto nur als Referenz)
Biegestempel Klemmmatrize Druckmatrize
Dorn Wiper-Matrize (optional)
