GM-168CNC-2A-1S
GMACC
8462219000

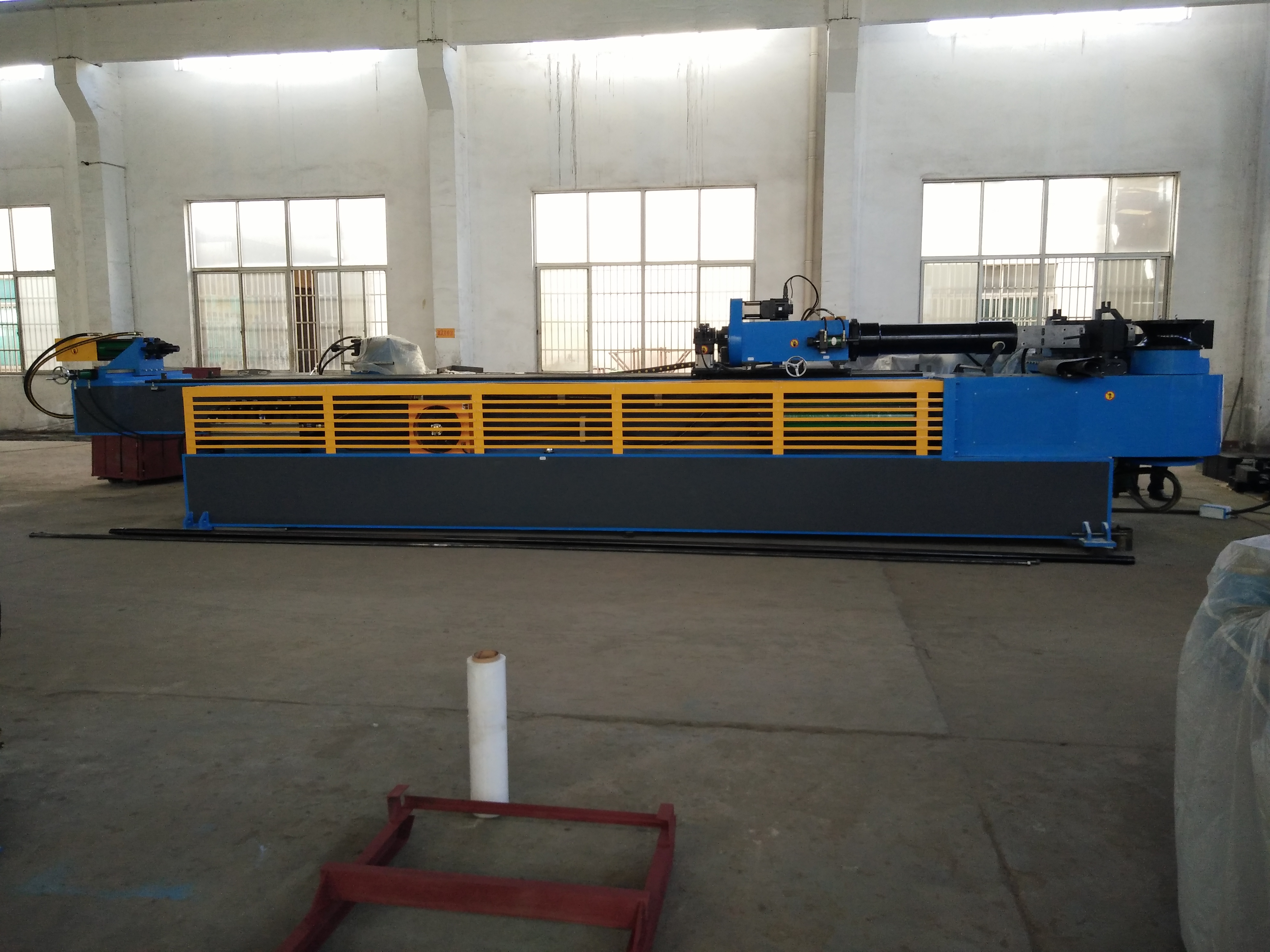

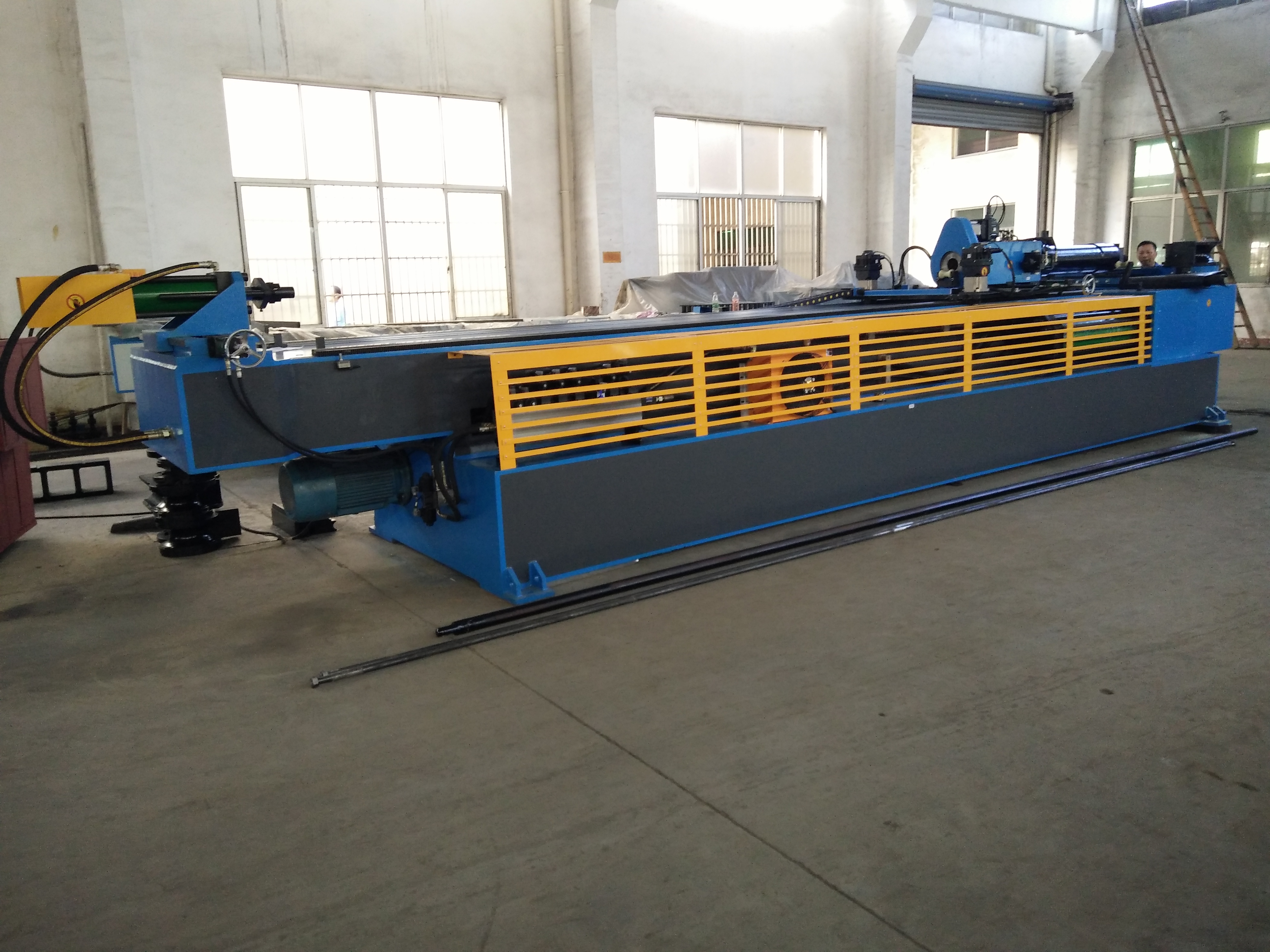

Maschinencharakteristik
Wir sind ein chinesisch-italienisches Joint Venture, das vor über 20 Jahren gegründet wurde. Wir tätigen sowohl Inlands- als auch Auslandsgeschäfte und haben Vertreter in vielen Ländern wie Mexiko, Polen, Vietnam usw.
Name | Einheit | Parameter |
Rundrohr aus Weichstahl | mm | φ168*16 |
Edelstahl | mm | φ168*10 |
Leichtmetallgeglühtes Rundrohr | mm | φ168*22 |
Vierkantrohr aus Weichstahl | mm | 150*150*10 |
Rechteckiges Rohr aus Baustahl | mm | 155*150*10 |
Runde, massive Stange aus Baustahl | mm | Φ90 |
Vierkant-Vollstahlstange aus Baustahl | mm | 85*85 |
Min. Biegeradius | mm | 60 |
Max. Biegeradius (Standard) | mm | 700 |
Kopfüberstand (auf Biegemitte) | mm | 720 |
Kopfhöhe (auf Biegemitte) | mm | 996 |
Höhe des Biegezentrums (vom Boden) | mm | 1200 |
Max. Stangendurchgang im POB-Positionierer | mm | 100 |
Spannhub einstellbar | mm | 0-198 |
Schulterverstellbarer Hub | mm | 600 |
Einstellbarer Hub des Dornrückzugs | mm | 0-260 |
Max. Biegewinkel | ° | 190° |
Thrausreichender effektiver Abstand | mm | 5600 |
Biegegeschwindigkeit (max.) | °/Sek | 8 |
Max. Drehzahl (Achse Z) | °/Sek | 80 |
Max. Schaltgeschwindigkeit (Achse X.) | mm/Sek | 300 |
Biegewinkel Präzision | ° | ±0,10 |
Drehwinkel Präzision - Achse Z | ° | ±0,10 |
Schaltpräzision - Achse X | mm | ±0,10 |
Rotationsservomotorleistung | KW | 3.5 |
Zufuhr von Servomotorleistung | KW | 1,5(2) |
Systemmotor Leistung | KW | 22 |
Hydraulisch Pumpe Volumen | L | 76 |
Max. Druck | Mpa | 16 |
L*B*H (Verpackungsmaß) | mm | 7200*2200*1450 |
Maschinengewicht | T | Ungefähr 14 |
Name | Hersteller |
Hydraulikmotor | Deutschland Siemens (BEIDE)/Runmali |
Hydraulikpumpe | Wuxi Tuoli |
Hydraulikventil | Japanische Yuken (importiert) |
Ölwegtafel | Taiwan Shanghong （Importiert） |
Zylinder | Shanghai Qifan |
Touch-Screen | Taiwan Weinblick（Importiert) |
SPS | Japan Mitsubishi (importiert) |
Winkelregler | Japan Nemicon (importiert) |
Strom umschalten | Taiwan Mingwei |
Schütz | SCHNEIDER |
Andere elektrische Teile | Deutsch SCHNEIDER, Omron, Taiwan SHILIN (Importiert) |
F: Wie wäre es mit Ihrem Service?
A: Vor dem Verkaufsservice:
1. Wir helfen unserem Kunden, das Recht zu bestätigen Maschine Modell gemäß den angebotenen Rohrinformationen.
2. Willkommen in unserer Fabrik, um unsere Maschine zu besichtigen und unsere Werkstatt bevor Sie eine Bestellung aufgeben.
B: Kundendienst:
1. Wir stellen ein Handbuch, eine detaillierte Maschineninstallation und ein Inbetriebnahmevideo zur Verfügung Zu Dir richtig weiterhelfen Bedienen Sie die Maschine. Bei Bedarf unser Ingenieur zu geh zu dein Fabrik für Maschineninstallation, Flugtickets, Lebensmittel, Hotel, Nahverkehrd Sei bei dir
Konto.
2. Wenn irgendwelche Probleme an der Maschine auftreten, wird unser Techniker sie zuerst per Computer lösen. Die meisten Probleme können durch den Austausch von Teilen gelöst werden. Wenn dies nicht möglich ist, kann unser Techniker zu Ihrem Werk gehen, um das Problem für Sie zu lösen. Wir haben erfahrene Ingenieure besonders für den Auslandsmarkt.
Für mechanische Teile, die wir selbst hergestellt haben, haben wir reichlich auf Lager. Bei Bedarf können wir Ihnen diese auch umgehend per Kurier zusenden.
Für elektronische Teile verwenden wir alle bekannte Marken, die Sie ganz einfach an Ihrer Seite kaufen können.
Wichtigster technischer Parameter
Name | Einheit | Parameter |
Rundrohr aus Weichstahl | mm | ￠76*3 |
Min. Biegeradius | mm | 30 |
Max. Biegeradius (Standard) | mm | 350 |
Kopfüberstand (auf Biegemitte) | mm | 600 |
Kopfhöhe (auf Biegemitte) | mm | 580 |
Höhe des Biegezentrums (vom Boden) | mm | 1060 |
Max. Stangendurchgang im POB-Positionierer | mm | 50 |
Spannhub einstellbar | mm | 0-136 |
Schulterverstellbarer Hub | mm | 300 |
Einstellbarer Hub des Dornrückzugs | mm | 0-136 |
Max. Biegewinkel | ° | 190° |
Durch effektive Distanz | mm | 3800 |
Biegegeschwindigkeit (max.) | °/Sek | 110 |
Max. Drehzahl (Achse Z) | °/Sek | 160 |
Max. Vorschubgeschwindigkeit (Achse X.) | mm/Sek | 800 |
Biegewinkel Präzision | ° | ±0,10 |
Drehwinkel Präzision - Achse Z | ° | ±0,10 |
Schaltpräzision - Achse X | mm | ±0,10 |
Biegeservomotorleistung | KW | 7 |
Rotationsservomotorleistung | KW | 1 |
Zufuhr von Servomotorleistung | KW | 3 |
Systemmotor Leistung | KW | 5.5 |
Hydraulikpumpe Volumen | L | 19 |
Max. Druck | Mpa | 16 |
L*B*H (Verpackungsmaß) | mm | 5000*1200*1350 |
Maschinengewicht | T | UNGEFÄHR 3,8 |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name | Hersteller |
Hydraulikmotor | Deutschland Siemens (Beide) oder Runmali |
Hydraulikpumpe | Wuxi Tuoli |
Hydraulikventil | Japanische Yuken (importiert) |
Ölwegtafel | Taiwan Shanghong (Importiert) |
Zylinder | Shanghai Qifan |
Ölrohr | Zhejiang |
Touch-Screen | Taiwan Weinview (importiert) |
SPS | Japan Mitsubishi (importiert) |
Servomotor | Japan Mitsubishi (importiert) |
Winkelregler | Japan Nemicon (importiert) |
Strom umschalten | Taiwan MINGWEI |
Schütz | Schneider |
Werkzeugproben
