GM-38CNC-2A-1S
GMACC
8462219000
Maschineneigenschaften

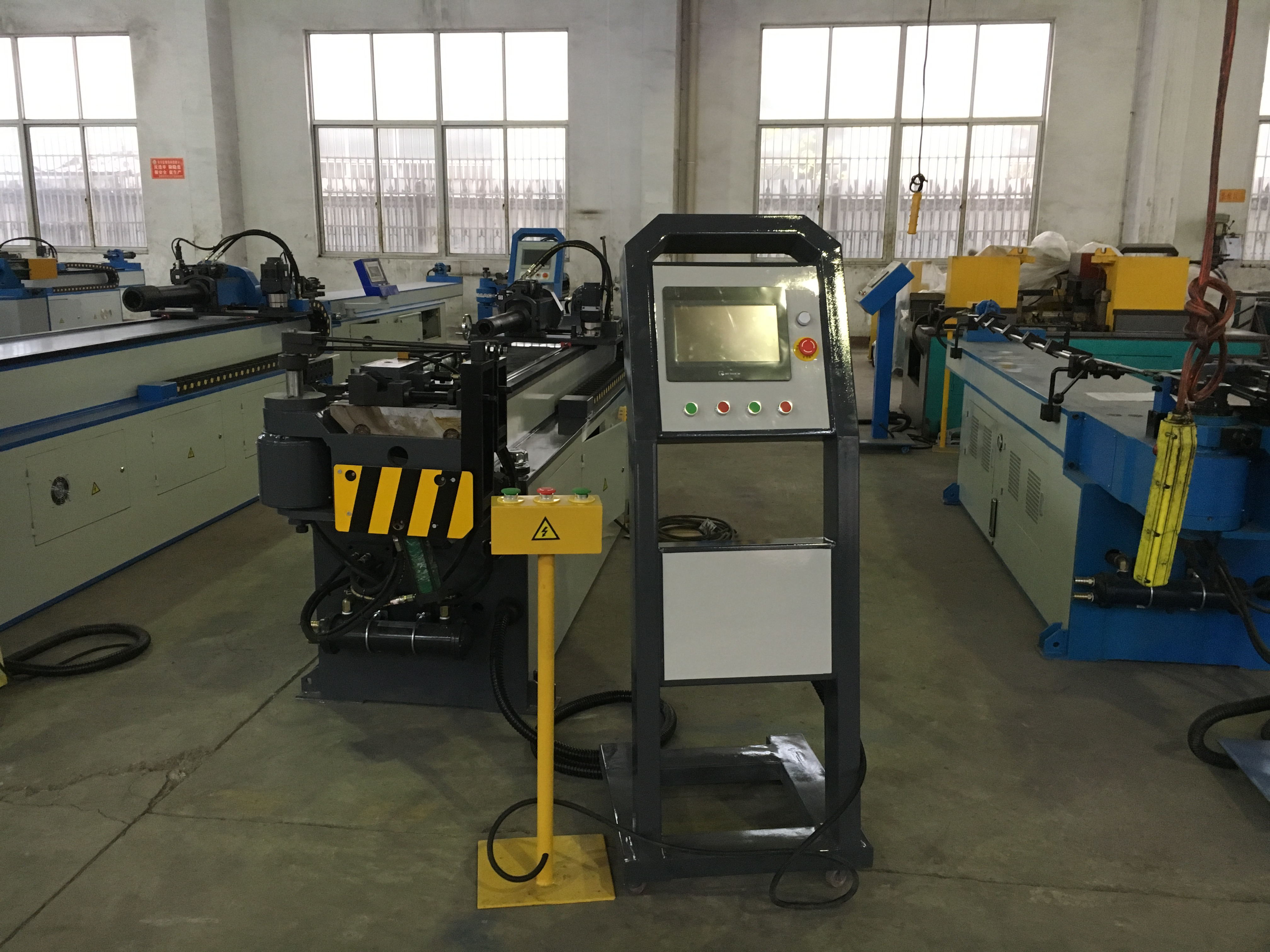

Der Einkopf-Rohrbieger GM-SB-38CNC ist ein Produkt, das die Technologie unseres Unternehmens mit italienischer Spitzentechnologie kombiniert und Maschine, Hydraulik und Elektrizität integriert. Diese Serie verfügt über ein VDU-Touchscreen-Bedienfeld, mit dem verschiedene Biegedaten und -folgen eingegeben, gespeichert und angezeigt werden können. Unter der präzisen Steuerung eines Industriecomputers kann die Y-, B- und C-Dreikoordinatenbewegung ein schnelles automatisches Auf- und Abwärtsfahren des Dorns realisieren. Zum Biegen verfügt die CNC-Werkzeugmaschine außerdem über erweiterte Funktionen wie Komponentenbiege-Rückfederungskompensation, Fehlerselbstdiagnosealarm, Speicher nach Stromausfall und Sicherheitsschutz. Diese Maschine verfügt über einen Servomotor zum Vorschub und Drehen. Es handelt sich um eine professionelle, vollautomatische Hochgeschwindigkeitsbiegemaschine.
Name | Einheit | Parameter |
Max. Biegekapazität | mm | 38*2 |
Max. Druckbiegekapazität | mm | 28*2 |
Max. Biegeradius beim Zugbiegen | mm | 20-200 |
Max. Biegeradius beim Druckbiegen | mm | 6D~∞ |
R-Toleranz zwischen zwei Formen | mm | 50 |
Effektive Länge über Dorn | mm | 3200 |
Max. Biegewinkel | ° | 190 |
Biegegeschwindigkeit | °/Sek | 120 |
Drehgeschwindigkeit | °/Sek | 200 |
Vorschubgeschwindigkeit | mm/Sek | 800 |
Biegepräzision | ° | ±0,10 |
Präzision beim Drehen | ° | ±0,10 |
Präzise Fütterung | mm | ±0,10 |
Drehende Servomotorleistung | kW | 0.4 |
Benging-Servomotorleistung | kW | 3.5 |
Zufuhr von Servomotorleistung | kW | 1.5 |
Leistung des Servomotors für die Bewegung der Form | kW | 0.75 |
Max. Druck | Mpa | 16 |
L*B*H (Verpackungsmaß) | mm | 4200*700*1300 |
Gewicht | T | Ungefähr 2.2 |
Name | Hersteller |
Hydraulikmotor | Deutschland Siemens (Beide) oder Runmali |
Hydraulikpumpe | Wuxi Tuoli |
Hydraulikventil | Japanische Yuken (importiert) |
Ölwegtafel | Taiwan Shanghong （Importiert） |
Zylinder | Shanghai Qifan |
Touch-Screen | Taiwan Weinblick（Importiert) |
SPS | Japan Mitsubishi (importiert) |
Winkelregler | Japan Nemicon (importiert) |
Strom umschalten | Taiwan Mingwei |
Dreh-/Vorschubservomotor | Japan Mitsubishi (importiert) |
Schütz | Schneider |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name | Hersteller |
Hydraulikmotor | Deutschland Siemens (Beide)/Runmali |
Hydraulikpumpe | Wuxi Tuoli |
Hydraulikventil | Japanische Yuken (importiert) |
Ölwegtafel | Taiwan Shanghong (Importiert) |
Zylinder | Shanghai Qifan |
Touch-Screen | Taiwan Weinview (importiert) |
SPS | Japan Mitsubishi (importiert) |
Servomotor | Japan Mitsubishi (importiert) |
Winkelregler | Japan Nemicon (importiert) |
Strom umschalten | Taiwan Mingwei |
Transformator | Wuxi Xinyu |
Werkzeugproben
