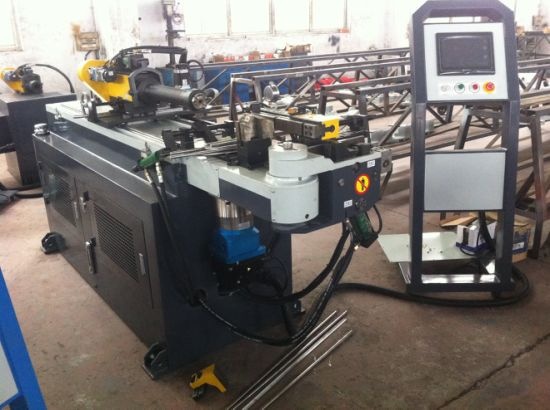

Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard

Menge:
  • Shanghai, China

  • 50000 Stück/Jahr

  • L/C, T/T

  • 28CNC-3A-1S

  • Kupfer, Aluminium, Legierung, Kohlenstoffstahl, Edelstahl

  • GMACC

  • Eisenrahmen

  • CE

  • China

  • 8462219000

  • Rohrbiegemaschine

  • Automatisch

  • 2 Jahre

  • IPX-8

  • Neu

  • ISO 9001:2000, CE, UL

Produktbeschreibung

Technische Parameter und Konfiguration für die automatische Rohrbiegemaschine GM-SB-28CNC
Maschinencharakteristik
Die Serie wurde insbesondere an die Anforderungen des professionellen Weltmarktes angepasst. Alle Teile, Strukturen und Eigenschaften ähneln dem Standard des Maschinenbaus aus Europa. Unsere Berufserfahrung und Zeichnungspläne für Elektrik, Elektronik, Hydraulik und Mechanik von bekannten Unternehmen tragen zur Modernisierung der Maschinensysteme bei, um eine genaue und attraktive Leistung zu erzielen.
Die numerisch gesteuerte Einkopf-Rohrbiegemaschine der GM-SB-CNC-Serie ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, integriert mit Maschine, Hydraulik und Elektrizität. Diese Serie verfügt über ein VDU-Touchscreen-Bedienfeld, mit dem verschiedene Biegedaten und -aufträge eingegeben, gespeichert und angezeigt werden können. Y, B, C drei Bewegungskoordinaten unter präziser Steuerung durch einen Industriecomputer ermöglichen ein vollautomatisches Ein- und Ausschalten des Dorns und schnelles Biegen. CNC-Maschine auch mit erweiterten Funktionen, wie z nach dem Ausschalten, . Fortschrittliche Technologie, hohe Automatisierungszuverlässigkeit und integriertes Design machen die CNC-Rohrbiegemaschine zur erstklassigen Rohrbearbeitungsmaschine der Welt.
Wichtigster technischer Parameter
Name Einheit Parameter
Rundrohr aus Weichstahl mm ¢28*2
Edelstahl mm ¢28*1,5
Leichtmetallgeglühtes Rundrohr mm ¢30*3
Vierkantrohr aus Weichstahl mm 20*20*1,5
Rechteckiges Rohr aus Baustahl mm 25*15*1,5
Runde, massive Stange aus Baustahl mm ¢12
Vierkant-Vollstahlstange aus Baustahl mm 12*12
Min. Biegeradius mm 20
Max. Biegeradius (Standard) mm 180
Kopfüberstand (auf Biegemitte) mm 600
Kopfhöhe (auf Biegemitte) mm 300
Höhe des Biegezentrums (vom Boden) mm 950
Max. Stangendurchgang im POB-Positionierer mm 50
Spannhub einstellbar mm 0-66
Schulterverstellbarer Hub mm 256
Einstellbarer Hub des Dornrückzugs mm 0-45
Max. Biegewinkel ° 190°
Durch effektive Distanz mm 3200
Biegegeschwindigkeit (max.) °/Sek 180
Max. Drehzahl (Achse Z) °/Sek 280
Max. Vorschubgeschwindigkeit (Achse X.) mm/Sek 1000
Biegewinkel Präzision ° ±0,10
Drehwinkel Präzision - Achse Z ° ±0,10
Schaltpräzision - Achse X mm ±0,10
Biegeservomotorleistung KW 2
Rotationsservomotorleistung KW 0.4
Zufuhr von Servomotorleistung KW 0.4
Systemmotorleistung KW 2.2
Max. Druck Mpa 16
L*B*H (Verpackungsmaß) mm 4200*650*1300
Maschinengewicht T Ungefähr 1,5

Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name Hersteller
Hydraulikmotor Deutschland Siemens(Beides)oder Runmali
Hydraulikpumpe Wuxi Tuoli
Hydraulikventil Japan Yuken(Importiert)
Ölwegtafel Taiwan Shanghong (Importiert)
Zylinder Shanghai Qifan
Ölrohr Zhejiang
Touch-Screen Taiwan Weinview(Importiert)
SPS Japan Mitsubishi(Importiert)
Winkelregler Japan Nemicon(Importiert)
Strom umschalten Taiwan Mingwei
Dreh-/Vorschubservomotor Japan Mitsubishi(Importiert)
Transformator Wuxi Xinyu
Biegeproben

Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard
Werkzeugproben

Biegematrize, Klemmmatrize, Druckmatrize

Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard




Dorn-Wischermatrize (optional)


Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard

Firmenfotos

Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard
Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard
CNC-Bearbeitungszentrum

Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard
Automatische Rohrbiegemaschine mit hoher Qualität und weltweitem Standard
