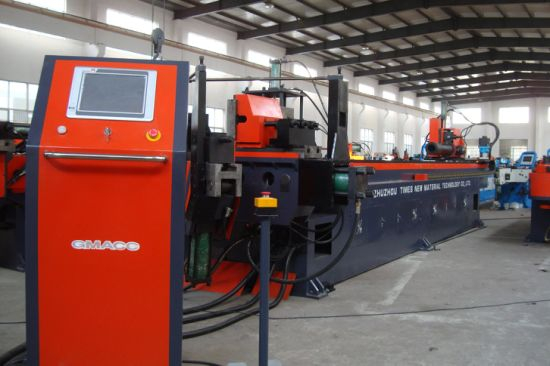

GM-114CNC ist eine effiziente und wirtschaftliche automatische Rohrbiegemaschine, die sich für die kontinuierliche automatische Biegung dreidimensionaler Werkstücke in verschiedenen Richtungen und verschiedenen Winkeln mithilfe von Touchscreen-Maschinenbedienern und industriellen Computersteuerungsverfahren eignet .
1 Baumaschine
Die europäische Flugzeugbiegelichtmaschinenzuverlässigkeit, mit asiatischen Merkmalen ähnlicher mechanischer Produkte von Herstellern; Das Bett hat eine Plattenschweiß- und Gussstahlform. Die Verwendung importierter hydraulischer Systemsteuerungen; Elektronische Importe durch Servomotoren, Industriecomputer und Touchscreen-Bedienfeld.
2 Hauptleistung
Mithilfe des Touchscreen-Bedienfelds und des SPS-Steuerungssystems ist das Menü im chinesischen Modus einfach, genau, schnell, vollständig funktionsfähig, verfügt über ein hohes Maß an Automatisierungsfunktionen und hat keine Leistungsabläufe und die Eigenschaften der Werkstückparameter verloren.
Benennen Sie die Einheit GM-114CNC
Max. Siphonkapazität mm 114*5
Max. Biegeradiusbereich mm R≤ 500
Max. Biegewinkelbereich ° 185
Max. Durch den effektiven Abstand mm 5100
Biegegenauigkeit ° ± 0,10
Biegegeschwindigkeit U/min 0~3
Vorschubgenauigkeit mm ± 0,10
Vorschubgeschwindigkeit mm/s 600
Präzision der Drehung des Rohrs ° ± 0,10
Drehen Sie die Rohrgeschwindigkeit um 160 Grad/Sek
Ölpumpenverdrängung L 31
General Power KW 11
Max. Druckkarte 14
Allgemeine Länge*Breite*Höhe mm 7500*1600*1400
Allgemeines Gewicht T 5,5
A) Zum Schweißen von Körperteilen werden Körperteile und Werkzeugkomponenten verwendet, um die Genauigkeit der Maschinenteile mithilfe eines CNC-Bearbeitungszentrums sicherzustellen.
B) Linearführung, hergestellt in Taiwan ABBA
Hydrauliksystem, haben eine Kombination von Importartikeln übernommen
Fuzhou, Taiwans einzige Quelle für Hydraulikmotoren
Hydraulikpumpe, hergestellt in Japan
Hydraulikelemente, hergestellt in den USA BEST
Ölwegtafel, hergestellt in Taiwan
Zylinder, hergestellt in Taiwan (Öldichtung und Dichtung sind in Deutschland oder den Vereinigten Staaten).
Staaten)
Doppelschichtiges laminiertes Stahlrohr aus rechtmäßig importiertem Taiwan Datong
C) Elektronische Teile
Touchscreen hergestellt in Japan Mitsubishi
SPS hergestellt in Japan Mitsubishi
Servomotor hergestellt in Japan Mitsubishi
Automatischer Encoder, Knopfschalter, Schütz mit Taiwan Shihlin
