Produktbeschreibung
Modell: 76 × 2a × 1s
Maschinenmerkmale
Die numerische Steuerung der GM-SB-76CNC-Serie ist das Produkt aus der Kombination mit unserer Technologie und unserer fortschrittlichen italienischen Technologie, die in Maschine, Hydraulik und Strom integriert ist. Diese Serie übernimmt das Betriebsbildschirm des VDU-Touchsbildschirms, mit dem verschiedene Biegedaten und Reihenfolge eingeben, speichern und angezeigt werden können. Y, B, C Drei Koordinaten von Bewegungen unter Präzisionsregelung durch industriellen Computer können den Vollauto-Dynrel oder die Mandrel-Biege-Biege, CNC-Maschine mit fortgeschrittenen Funktionen, Komponenten, die Beulen-Sicherheitsvorkehrungen, nach dem Schutz der Kompensation und der Sicherheitsvorkehrungen, nach dem Schutz der Sachverkühlung und der Erkenntnis, nach der Messung und der Erkenntnis von Subs, Fehlern, und den Erkenntnissen, die Sachvergleichsabrechnungen, die Erkenntnis und die Erkenntnis, angeben können.
Haupttechnischer Parameter
| Name | Einheit | Parameter |
| Rundrohr mit Weichstahl | mm | ¢ 76*4 |
| Edelstahl | mm | ¢ 76*3 |
| Leichte Legierung rundes Rohr getempert | mm | ¢ 76*6 |
| Quadratrohr mit Weichstahl | mm | 60*60*3 |
| Rechteckrohr mit Weichstahl | mm | 65*55*3 |
| Weichstahl rundem Feststoffstange | mm | ¢35 |
| Weichstahlquadrat | mm | 30*30 |
| Min. Biegeradius | mm | 30 |
| Max. Biegeradius (Standard) | mm | 350 |
| Kopfüberhang (im Biegerzentrum) | mm | 600 |
| Kopfhöhe (im Biegerzentrum) | mm | 580 |
| Biegermitte Höhe (aus dem Boden) | mm | 1060 |
| Max. Stabpassage im POB -Positionner | mm | 50 |
| Einstellbarer Schlaganfall | mm | 0-136 |
| Schulterverstellbarer Schlaganfall | mm | 300 |
| Einstellbarer Hub der Dorn Retraktion | mm | 0-136 |
| Max. Biegewinkel | ° | 190 ° |
| Durch effektive Entfernung | mm | 4000 |
| Biegegeschwindigkeit (max.) | °/Sek | 30 |
| Max. Drehzahl (Achse z) | °/Sek | 160 |
| Max. Fütterungsgeschwindigkeit (Achse X.) | MM/Sek | 800 |
| Biegewinkel Präzision | ° | ± 0,10 |
| Rotationswinkel Präzision - Achse z | ° | ± 0,10 |
| Verschiebung der Präzision - Achse x | mm | ± 0,10 |
| ROTATION SERVO MOTORSCHAFT | KW | 1.5 |
| Fütterungsservice -Motorleistung füttern | KW | 1.5 |
| Systemmotorleistung | KW | 7.5 |
| Hydraulikpumpenvolumen | L | 23 |
| Max. Druck | MPA | 16 |
| L*w*h (Verpackungsdimension) | mm | 4800*1200*1350 |
| Maschinengewicht | T | Ungefähr 3,5 |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
| Name | Hersteller |
| Hydraulikmotor | Deutschland Siemens ( BEIDE ) oder RUNMALI |
| Hydraulikpumpe | Wuxi Tuoli |
| Hydraulikventil | Japan Yuken ( importiert ) |
| Oil Way Board | Taiwan Shanghong ( importiert ) |
| Zylinder | Shanghai Qifan |
| Touch-Screen | Taiwan Weinview ( importiert) |
| Plc | Japan Mitsubishi ( importiert ) |
| Servomotor | Japan Mitsubishi ( importiert ) |
| Winkelcontroller | Japan Nemicon ( importiert ) |
| Schütze | Deutscher Schneider |
| Transformator | Wuxi Xinyu |

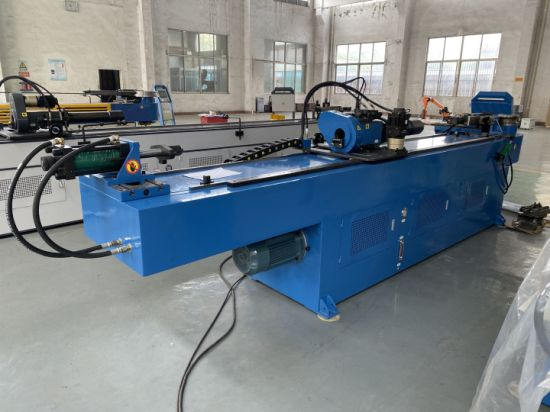

Modell: GM-SB-76CNC-2A-1- Maschinenfoto (nur als Referenz)
Biegemittel -Klemmstempel der
Druckstempel Wischerstempel (optional)
