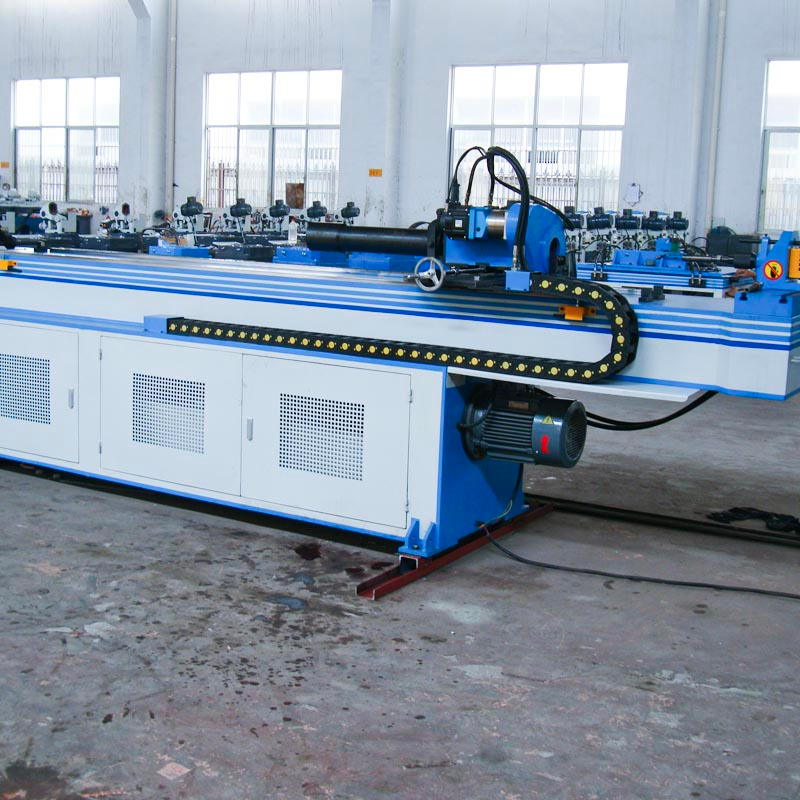

GM-SB-76CNC Vollautomatische numerische Steuerung

Menge:

Maschinencharakteristik

Die Einkopf-Rohrbiegemaschine der Serie GM-SB-76CNC mit numerischer Steuerung ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, die in Maschine, Hydraulik und Elektrizität integriert ist. Diese Serie verfügt über ein VDU-Touchscreen-Bedienfeld, das verschiedene Biegedaten und -reihenfolgen eingeben, speichern und anzeigen kann. Y, B, C Drei Bewegungskoordinaten, die von einem Industriecomputer präzise gesteuert werden, können ein schnelles Biegen des vollautomatischen Dorns ein- oder ausschalten mit Vorschub 、 rotieren und biegen alle vom Servomotor angetrieben. CNC-Maschine auch mit erweiterten Funktionen, wie Komponenten Biegefederkompensation, Fehler Selbstdiagnose Alarm, Speicher nach dem Ausschalten, automatische Schmierung und Sicherheitsschutz,


Technischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

* 76 * 3

Mindest. Biegungsradius

mm

30

Max. Biegeradius (Standard)

mm

350

Kopfüberhang (in der Biegemitte)

mm

600

Kopfhöhe (in der Biegemitte)

mm

580

Biegemittelhöhe (vom Boden)

mm

1060

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

50

Einstellbarer Hub der Klemmung

mm

0-136

Schulterverstellbarer Hub

mm

300

Dornrückzug einstellbarer Hub

mm

0-136

Max. Biegewinkel

°

190 °

Durch effektive Distanz

mm

3800

Biegegeschwindigkeit (max.)

° / Sek

110

Max. Drehzahl (Achse Z)

° / Sek

160

Max. Vorschubgeschwindigkeit (Achse X.)

mm / s

800

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

Biegen des Servomotors

KW

7

Rotation Servomotor Leistung

KW

1

Servomotorleistung einspeisen

KW

3

System Motorleistung

KW

5.5

Hydraulikpumpenvolumen

L

19

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

5000 * 1200 * 1350

Maschinengewicht

T

ÜBER 3.8


Konfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Deutschland Siemens (Beide) oder Runmali

Hydraulische Pumpe

Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan Shanghong (Importiert)

Zylinder

Shanghai Qifan

Ölschlauch

Zhejiang

Touchscreen

Taiwan Weinview (Importiert)

SPS

Japan Mitsubishi (Importiert)

Servomotor

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schalten Sie die Stromversorgung ein

Taiwan MINGWEI

Schütz

Schneider


Werkzeugmuster
