GM-SB-76CNC
GMACC
Produktbeschreibung

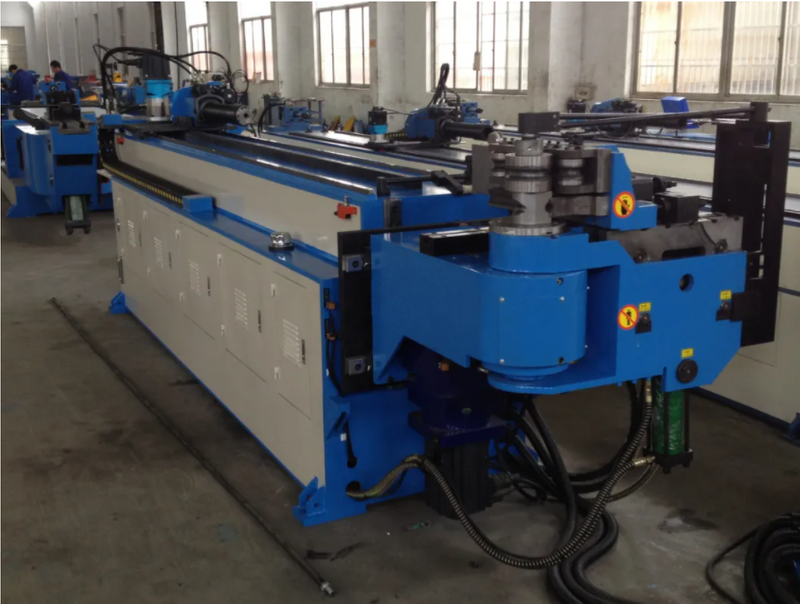

Die Einkopf-Rohrbiegemaschine der Serie GM-SB-76CNC mit numerischer Steuerung ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, die in Maschine, Hydraulik und Elektrizität integriert ist. Diese Serie verfügt über ein VDU-Touchscreen-Bedienfeld, das verschiedene Biegedaten und -reihenfolgen eingeben, speichern und anzeigen kann. Y, B, C Drei Bewegungskoordinaten, die von einem Industriecomputer präzise gesteuert werden, können ein schnelles Biegen des vollautomatischen Dorns ein- oder ausschalten , CNC-Maschine auch mit erweiterten Funktionen, wie Komponenten Biegefederkompensation, Fehler Selbstdiagnose Alarm, Speicher nach dem Ausschalten, automatische Schmierung und Sicherheitsschutz. Die Maschine übernimmt das Biegen des Servomotors,Fütterung,Rotieren und Formen bewegen, kann die Rohre mit zwei verschiedenen Radien präzise und schnell biegen, und mit der Funktion des Drückbiegens, die das Rohr mit großem Radius biegen kann, ist es professionell,schnelle Geschwindigkeit,vollautomatische Biegemaschine.
| Name | Einheit | Parameter |
| Max. Biegekapazität | mm | 76 * 3 |
| Max.push Biegekapazität | mm | 50 * 2 |
| Max. Biegeradius der Zugbiegung | mm | 30-350 |
| Max. Biegeradius der Schubbiegung | mm | 6D ~ ∞ |
| R Toleranz zwischen zwei Formen | mm | 80 |
| Effektive Länge über Dorn | mm | 3800 |
| Maximale Klemmlänge | mm | 50 |
| Max. Biegewinkel | ° | 190 |
| Biegegeschwindigkeit | ° / Sek | 110 |
| Drehgeschwindigkeit | ° / Sek | 160 |
| Vorschubgeschwindigkeit | mm / s | 800 |
| Biegepräzision | ° | ± 0,10 |
| Präzision drehen | ° | ± 0,10 |
| Fütterungspräzision | mm | ± 0,10 |
| Servomotor drehen | kW | 1.5 |
| Benging Servomotorleistung | kW | 7.5 |
| Servomotorleistung speisen | kW | 3 |
| Servomotorische Leistung der beweglichen Form | kW | 1.5 |
| System Motorleistung | kW | 5.5 |
| Max. Druck | Mpa | 16 |
| L * B * H (Verpackungsdimension) | mm | 5000 * 1200 * 1350 |
| Gewicht | T | Über 3.8 |
| Name | Hersteller |
| Hydraulischer Motor | Deutschland Siemens (Beide) oder Runmali |
| Hydraulische Pumpe | Wuxi Tuoli |
| Hydraulikventil | Japan Yuken |
| Ölwegbrett | Taiwan Shanghong |
| Zylinder | Shanghai Qifan |
| Touchscreen | Taiwan Weinview (Importiert) |
| SPS | Japan Mitsubishi (Importiert) |
| Servomotor | Japan Mitsubishi (Importiert) |
| Winkelregler | Japan Nemicon (Importiert) |
| Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
| Biegeminderer | HENGTE / |
| Rotierendes Reduzierstück | |
| Fütterungsreduzierer | |
| Schütz | SCHNEIDER |
| Andere elektrische Teile | Deutscher SCHNEIDER, Omron, Taiwan SHILIN (Importiert) |
