Hochleistungs-Zickzack-Standard-Standardrohrbiegemaschine

Verfügbarkeitsstatus:
Menge:
  • GM-100CNC-2A-1S

  • GMACC

  • 8462219000

Produktbeschreibung

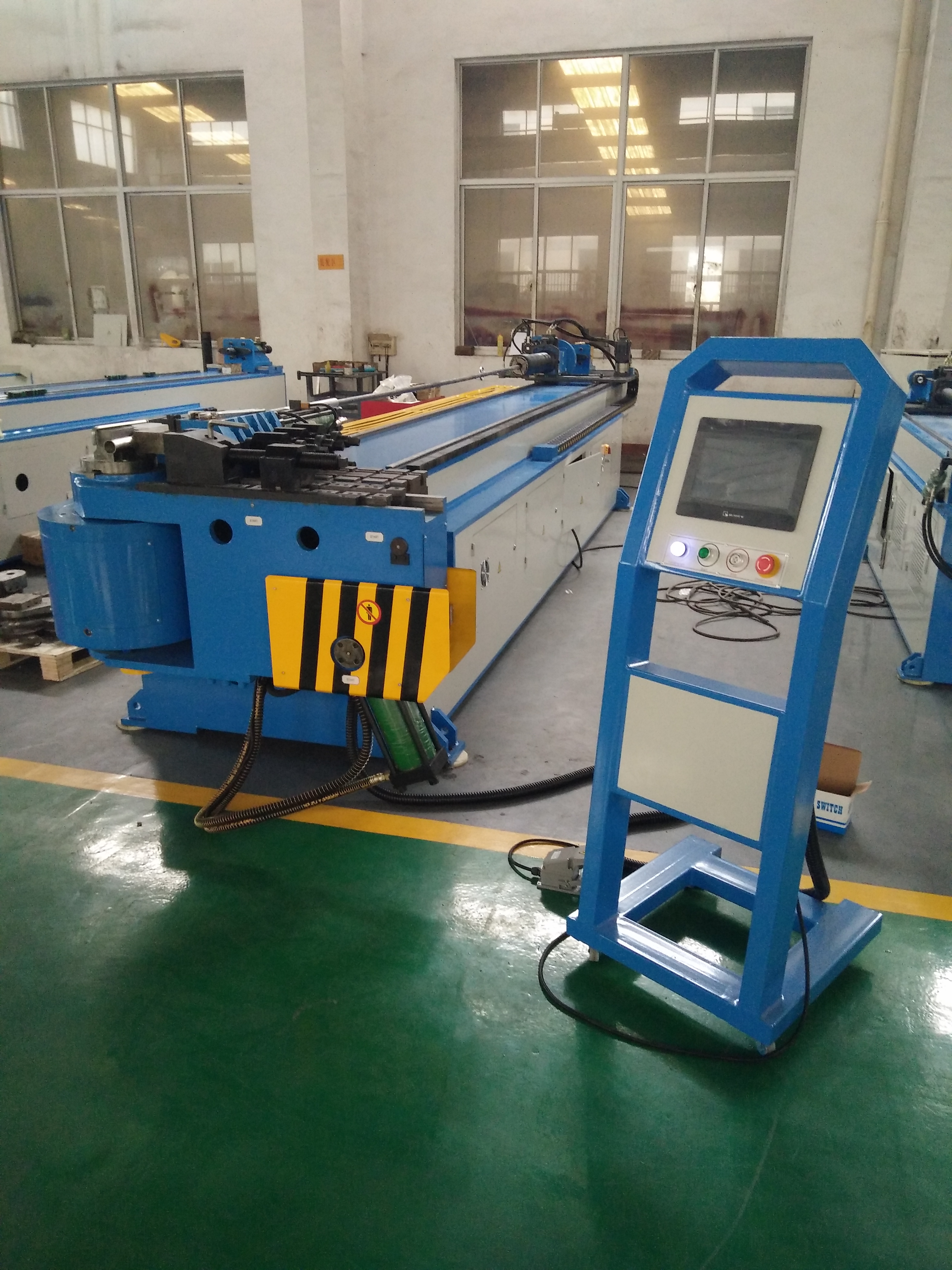

Zick-Zack-Standardrohrbiegemaschine GM-100CNC-2A-1S


ØMaschinencharakteristik

Die Serie wurde insbesondere an die Anforderungen des professionellen Weltmarktes angepasst. Alle Teile, Strukturen und Charaktere entsprechen dem Standard des Maschinenbaus aus Europa. Unsere Berufserfahrung und Zeichnungspläne für Elektro, Elektronik, Hydraulik und Mechanik von bekannten Unternehmen führen zur Aufrüstung der Maschinensysteme auf genaue und attraktive Leistung.

GM-SB-Die Einkopf-Rohrbiegemaschine der numerischen Steuerung der CNC-Serie ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, integriert in Maschine, Hydraulik und Elektrizität. Diese Serie verfügt über ein Bildschirm-Touchscreen-Bedienfeld, über das verschiedene Biegedaten und -reihenfolgen eingegeben, gespeichert und angezeigt werden können. Y, B, C drei Bewegungskoordinaten unter Präzisionssteuerung durch Industriecomputer können vollautomatisches Ein- oder Ausschalten des Dorns schnelles Biegen realisieren, CNC-Maschine auch mit erweiterten Funktionen, wie Komponenten Biegefeder-Rückfederungskompensation, Fehler Selbstdiagnose Alarm, Speicher nach dem Ausschalten automatische Schmierung und Sicherheitsschutz. Fortschrittliche Technologie, hohe Automatisierungszuverlässigkeit und integriertes Design machen die CNC-Rohrbiegemaschine zur weltweit erstklassigen Rohrbearbeitungsmaschine.

Technischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

100*8

Rostfreier Stahl

mm

100*5

Leichtlegierungsgeglühtes Rundrohr

mm

100*10

Vierkantrohr aus Flussstahl

mm

70 *70 *6

Rechteckrohr aus Flussstahl

mm

75 *65*6

Rundstahl aus Flussstahl

mm

40

Quadratische Massivstange aus Flussstahl

mm

35*35

Mindest. Biegungsradius

mm

40

Max. Biegeradius (Standard)

mm

400

Kopfüberhang (in der Biegemitte)

mm

460

Kopfhöhe (in der Biegemitte)

mm

610

Biegemittelhöhe (vom Boden)

mm

1140

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

70

Einstellbarer Hub der Klemmung

mm

0-140

Schulterverstellbarer Hub

mm

350

Dornrückzug einstellbarer Hub

mm

0-150

Max. Biegewinkel

°

190 °

Thrdurch effektive Entfernung

mm

4000

Biegegeschwindigkeit (max.)

° / Sek

25

Max. Drehzahl (Achse Z)

° / Sek

160

Max.FutterGeschwindigkeit (Achse X.)

mm / s

500

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

Rotation Servomotor Leistung

KW

1.5

Servomotorleistung einspeisen

KW

1.5

SystemmotorLeistung

KW

11

HydraulikPumpe Volumen

L

30

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

5300 *1350 * 1200

Maschinengewicht

T

ÜBER 4.8

ØKonfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Deutschland Siemens (Beide) oder Runmali

Hydraulische Pumpe

Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan ShanghongImportiert

Zylinder

ShanghaiQifan

Touchscreen

TaiwanWeinviewImportiert)

SPS

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schalten Sie die Stromversorgung ein

Taiwan Mingwei

Servomotor drehen / füttern

Japan Mitsubishi (Importiert)

Schütz

Schneider
