Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf

Menge:
  • 1 Stück

  • Eisenrahmen/Holzgehäuse

  • Shanghai, China

  • L/C, T/T

  • GM-SB-76CNC

  • Kupfer, Aluminium, Legierung, Kohlenstoffstahl, Edelstahl

  • GMACC

  • CE

  • China

  • Rohrbiegemaschine

  • Halbautomatisch

  • 2 Jahre

  • IPX-8

  • Neu

  • ISO 9001:2000, CE, UL

Produktbeschreibung

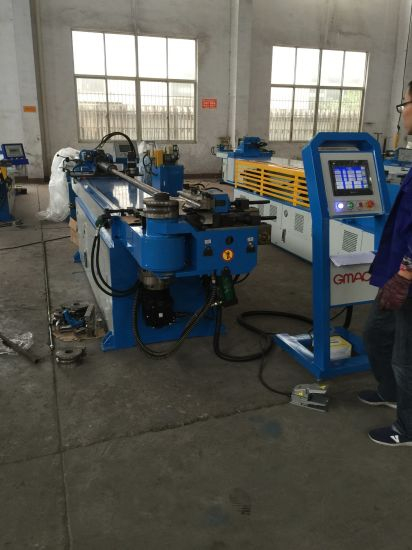

Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-SB-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf
Modell:76×3A×1S
  • Maschineneigenschaften
Die numerisch gesteuerte Einkopf-Rohrbiegemaschine der GM-SB-76CNC-Serie ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, integriert mit Maschine, Hydraulik und Elektrizität. Diese Serie verfügt über ein VDU-Touchscreen-Bedienfeld, das verschiedene Biegedaten und -reihenfolgen eingeben, speichern und anzeigen kann. Die drei Bewegungskoordinaten Y, B, C unter präziser Steuerung durch einen Industriecomputer ermöglichen ein vollautomatisches Ein- und Ausschalten des Dorns bei schnellem Biegen mit Fütterung,Drehen und Biegen, alles angetrieben durch einen Servomotor. CNC-Maschine auch mit erweiterten Funktionen, wie Komponenten-Biegefeder-Rückkompensation, Fehler-Selbstdiagnosealarm, Speicherspeicherung nach dem Ausschalten, automatischer Schmierung und Sicherheitsschutz,
  • Wichtigster technischer Parameter
Name Einheit Parameter
Rundrohr aus Weichstahl mm ¢76*3
Min. Biegeradius mm 30
Max. Biegeradius (Standard) mm 350
Kopfüberstand (auf Biegemitte) mm 600
Kopfhöhe (auf Biegemitte) mm 580
Höhe des Biegezentrums (vom Boden) mm 1060
Max. Stangendurchgang im POB-Positionierer mm 50
Spannhub einstellbar mm 0-136
Schulterverstellbarer Hub mm 300
Einstellbarer Hub des Dornrückzugs mm 0-136
Max. Biegewinkel ° 190°
Durch effektive Distanz mm 3800
Biegegeschwindigkeit (max.) °/Sek 110
Max. Drehzahl (Achse Z) °/Sek 160
Max. Vorschubgeschwindigkeit (Achse X.) mm/Sek 800
Biegewinkel Präzision ° ±0,10
Drehwinkel Präzision - Achse Z ° ±0,10
Schaltpräzision - Achse X mm ±0,10
Biegeservomotorleistung KW 7
Rotationsservomotorleistung KW 1
Zufuhr von Servomotorleistung KW 3
Systemmotorleistung KW 5.5
Hydraulikpumpenvolumen L 19
Max. Druck Mpa 16
L*B*H (Verpackungsmaß) mm 5000*1200*1350
Maschinengewicht T UNGEFÄHR 3,8
  • Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name Hersteller
Hydraulikmotor Deutschland Siemens(Beides)oder Runmali
Hydraulikpumpe Wuxi Tuoli
Hydraulikventil Japan Yuken(Importiert)
Ölwegtafel Taiwan Shanghong (Importiert)
Zylinder Shanghai Qifan
Ölrohr Zhejiang
Touch-Screen Taiwan Weinview(Importiert)
SPS Japan Mitsubishi(Importiert)
Servomotor Japan Mitsubishi(Importiert)
Winkelregler Japan Nemicon(Importiert)
Strom umschalten Taiwan MINGWEI
Schütz Schneider
Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf
Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf
Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf
Werkzeugproben
Biegematrize, Klemmmatrize, Druckmatrize
Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf


Dorn-Wischermatrize (optional)

Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf
Firmenfotos
Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf
Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf
CNC-Bearbeitungszentrum
Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf
Montagewerkstatt
Hochwertige Hochgeschwindigkeits-Rohrbiegemaschine GM-Sb-76CNC mit vollautomatischer numerischer Steuerung und Einzelkopf
