Hochwertige vollautomatische Einkopf-Rohrbiegemaschine mit numerischer Steuerung

Verfügbarkeitsstatus:
Menge:
  • GM-SB-76CNC
  • GMACC

Produktbeschreibung

Hochwertige vollautomatische Einkopf-Rohrbiegemaschine mit numerischer Steuerung

Modell: 76 × 2A × 1S

  • Eigenschaften vonMaschine

Die Einkopf-Rohrbiegemaschine der Serie GM-SB-76CNC mit numerischer Steuerung ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, die in Maschine, Hydraulik und Elektrizität integriert ist. Diese Serie verfügt über ein VDU-Touchscreen-Bedienfeld, das verschiedene Biegedaten und -reihenfolgen eingeben, speichern und anzeigen kann. Y, B, C Drei Bewegungskoordinaten, die von einem Industriecomputer präzise gesteuert werden, können ein schnelles Biegen des vollautomatischen Dorns ein- oder ausschalten , CNC-Maschine auch mit erweiterten Funktionen, wie Komponenten Biegefederkompensation, Fehler Selbstdiagnose Alarm, Speicher nach dem Ausschalten, automatische Schmierung und Sicherheitsschutz.

  • Technischer Hauptparameter

Name Einheit Parameter
Rundstahlrohr aus Flussstahl mm ¢ 76 * 4
Rostfreier Stahl mm ¢ 76 * 3
Leichtlegierungsgeglühtes Rundrohr mm ¢ 76 * 6
Vierkantrohr aus Flussstahl mm 60 * 60 * 3
Rechteckrohr aus Flussstahl mm 65 * 55 * 3
Rundstahl aus Flussstahl mm ¢ 35
Quadratische Massivstange aus Flussstahl mm 30 * 30
Mindest. Biegungsradius mm 30
Max. Biegeradius (Standard) mm 350
Kopfüberhang (in der Biegemitte) mm 600
Kopfhöhe (in der Biegemitte) mm 580
Biegemittelhöhe (vom Boden) mm 1060
Max. Stangendurchgang innerhalb des P.O.B. Positionierer mm 50
Einstellbarer Hub der Klemmung mm 0-136
Schulterverstellbarer Hub mm 300
Dornrückzug einstellbarer Hub mm 0-136
Max. Biegewinkel ° 190 °
Durch effektive Distanz mm 4000
Biegegeschwindigkeit (max.) ° / Sek 30
Max. Drehzahl (Achse Z) ° / Sek 160
Max. Vorschubgeschwindigkeit (Achse X.) mm / s 800
Biegewinkel Präzision ° ± 0,10
Drehwinkel Präzision - Achse Z. ° ± 0,10
Schaltgenauigkeit - Achse X. mm ± 0,10
Rotation Servomotor Leistung KW 1.5
Servomotorleistung einspeisen KW 1.5
System Motorleistung KW 7.5
Hydraulikpumpenvolumen L 23
Max. Druck Mpa 16
L * B * H (Verpackungsdimension) mm 4800 * 1200 * 1350
Maschinengewicht T ÜBER 3.5
  • Konfiguration des hydraulischen und elektronischen Steuerungssystems

Name Hersteller
Hydraulischer Motor Deutschland Siemens (Beide) oder Runmali
Hydraulische Pumpe Wuxi Tuoli
Hydraulikventil Japan Yuken (Importiert)
Ölwegbrett Taiwan Shanghong (importiert)
Zylinder Shanghai Qifan
Touchscreen Taiwan Weinview (Importiert)
SPS Japan Mitsubishi (Importiert)
Servomotor Japan Mitsubishi (Importiert)
Winkelregler Japan Nemicon (Importiert)
Schütz Deutscher SCHNEIDER
Transformator Wuxi Xinyu

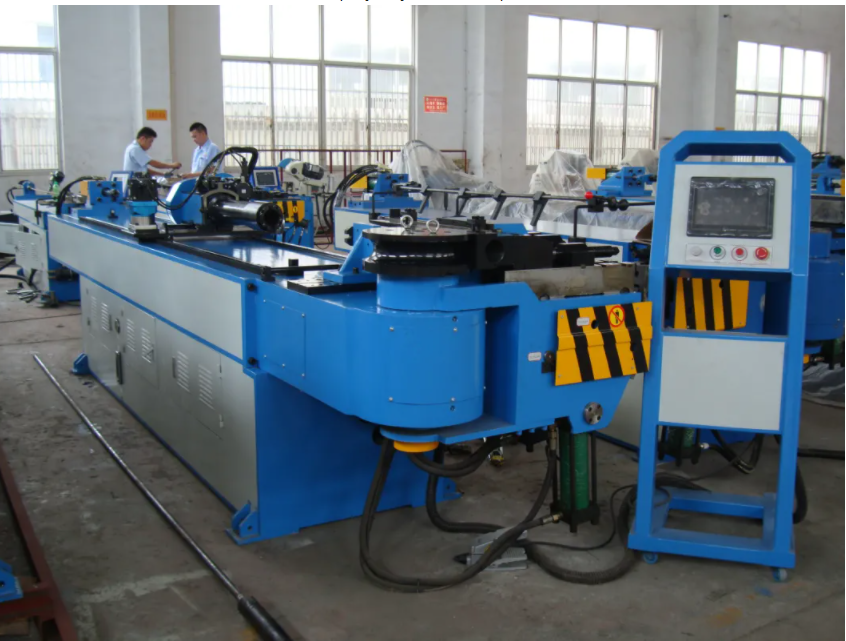

MODELL: GM-SB-76CNC-2A-1SMaschinenfoto (nur als Referenz)
Hochwertige vollautomatische Einkopf-Rohrbiegemaschine mit numerischer Steuerung
Hochwertige vollautomatische Einkopf-Rohrbiegemaschine mit numerischer Steuerung


Hochwertige vollautomatische Einkopf-Rohrbiegemaschine mit numerischer Steuerung

Werkzeugmuster

Biegestempel Klemmwerkzeug Druckwerkzeug
Hochwertige vollautomatische Einkopf-Rohrbiegemaschine mit numerischer Steuerung Hochwertige vollautomatische Einkopf-Rohrbiegemaschine mit numerischer Steuerung Hochwertige vollautomatische Einkopf-Rohrbiegemaschine mit numerischer Steuerung

Dornwischer-Matrize (optional)
Hochwertige vollautomatische Einkopf-Rohrbiegemaschine mit numerischer SteuerungHochwertige vollautomatische Einkopf-Rohrbiegemaschine mit numerischer Steuerung
