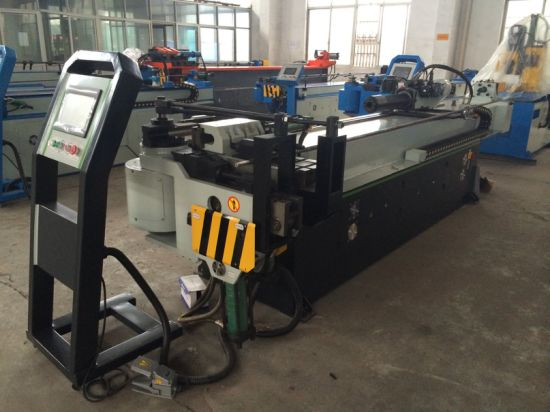

Kupferrohr- und Rohrbiegemaschine (GM-SB-76CNC)

GMACC stellt CNC-Rohr- und Rohrbiegemaschinen für die industrielle Metallverarbeitung her. Die automatische CNC-Kupferrohrbiegemaschine GM-SB-76CNC verarbeitet Kupferrohre und andere kompatible Metallrohre. Es kombiniert eine SPS-Steuerung, einen industriellen Touchscreen und ein Hydrauliksystem, um das automatische Biegen in verschiedenen Winkeln und Richtungen für die dreidimensionale Formung von Rohrkomponenten zu unterstützen. Mit einer spezifizierten Biegewinkelgenauigkeit von ±0,10°, einem Biegeradiusbereich von 30–350 mm und einer maximalen Vorschubgeschwindigkeit von 800 mm/s kann diese Maschine die Herstellung von Kupferrohren, Automobilrohren, der Produktion von HVAC-Geräten und der industriellen Rohrverarbeitung unterstützen. Senden Sie Ihre Rohrspezifikationen und Biegezeichnungen an GMACC, um die Maschinenkompatibilität zu bestätigen und ein Angebot anzufordern.
SKU:
Verfügbarkeitsstatus:
Menge:
  • Shanghai, China

  • 5000 Prozent/Jahr

  • L/c, t/t

Produktbeschreibung

Technische Spezifikationen

Name Einheit GM-SB-76CNC
Max. Biegekapazität mm 76*4
Biegeradiusbereich mm 30–350
Biegewinkelbereich ° 0–190
Max. Durch effektive Distanz mm 2500
Biegepräzision ° ± 0,10
Biegegeschwindigkeit °/Sek 30
Präzise Fütterung mm ± 0,10
Vorschubgeschwindigkeit MM/Sek 800
Präzision beim Drehen von Rohren ° ± 0,10
Rohrgeschwindigkeit drehen °/Sek 160
Motorleistung des Ölpumpensystems KW 7.5
Max. Druck Kgh/cm² 16
Allgemeine Länge/Breite/Höhe mm 5000/1200/1350
Allgemeines Gewicht T 3.5

Funktionen und Vorteile

CNC-Biegepräzision

Der GM-SB-76CNC bietet eine spezifizierte Biegewinkelgenauigkeit von ±0,10°. Sein SPS-Steuerungssystem koordiniert die Maschinenbewegungen und hilft Herstellern, bei wiederholten Produktionsvorgängen konstante Biegewinkel aufrechtzuerhalten.

Automatisches Biegen in mehreren Winkeln

Die Maschine biegt Rohre automatisch in verschiedenen Winkeln und Richtungen. Es unterstützt die Herstellung dreidimensionaler Rohrkomponenten und reduziert gleichzeitig die Notwendigkeit einer manuellen Positionierung zwischen den Biegevorgängen.

Industrielle Touchscreen- und SPS-Steuerung

Der GM-SB-76CNC nutzt einen Industrie-Touchscreen mit englischsprachiger Oberfläche. Sein SPS-Steuerungssystem verwaltet die Maschinenbewegungen und ermöglicht es dem Bediener, Biegevorgänge über die Maschinenschnittstelle zu steuern.

Hochgeschwindigkeitsrohrzuführung und -rotation

Die Maschine bietet eine maximale Vorschubgeschwindigkeit von 800 mm/s und eine maximale Rohrrotationsgeschwindigkeit von 160°/s. Diese Bewegungen unterstützen die Rohrpositionierung zwischen Biegungen und tragen dazu bei, die Bearbeitungszeit während der Produktion zu verkürzen.

Hydraulisches Biegesystem

Die Maschine verfügt über ein geschweißtes Gehäuse, montierte mechanische Komponenten und ein Hydrauliksystem. Diese Komponenten arbeiten zusammen, um Rohrbiegevorgänge zu unterstützen und die Maschinenstruktur während der Bearbeitung aufrechtzuerhalten.

Mehrere Anwendungen für Metallrohre

Die GM-SB-76CNC eignet sich für die Bearbeitung von Kupfer, Aluminium, Kohlenstoffstahl, Edelstahl und kompatiblen Legierungen. Die tatsächliche Biegekapazität hängt von den Materialeigenschaften, den Rohrabmessungen und den Werkzeuganforderungen ab.

Hauptkomponenten der Maschine

  • Geschweißter Maschinenkörper: Bietet strukturelle Unterstützung für die mechanischen, hydraulischen und Steuerungskomponenten.

  • SPS-Steuerungssystem: Koordiniert programmierte Maschinenbewegungen während automatischer Biegevorgänge.

  • Industrieller Touchscreen: Bietet eine englischsprachige Benutzeroberfläche für die Maschinenbedienung und -steuerung.

  • Hydrauliksystem: Liefert hydraulische Energie für Maschinenbiegevorgänge.

  • Mechanische Biegebaugruppe: Führt das Rohrbiegen gemäß den erforderlichen Winkeln und Biegekonfigurationen durch.

  • Rohrvorschubsystem: Positioniert Rohre zum Biegen mit einer festgelegten Vorschubgenauigkeit von ±0,10 mm.

  • Rohrrotationssystem: Dreht Rohre zwischen Biegungen und unterstützt so unterschiedliche Biegerichtungen.

  • Biegewerkzeuge: Unterstützt das Formen von Rohren entsprechend dem erforderlichen Durchmesser und Biegeradius. Werkzeugspezifikationen bedürfen der Bestätigung.

Anwendungen

Kupferrohre für HVAC und Kältetechnik

Mit der GM-SB-76CNC können Kupferrohre für HVAC- und Kühlgeräte gebogen werden.

Mögliche Anwendungen sind Verbindungsrohre und geformte Rohrabschnitte aus Kupfer. Die Maschineneignung hängt von den Rohrabmessungen und den Biegeanforderungen ab.

Automobilrohrherstellung

Die Maschine unterstützt das Biegen kompatibler Metallrohre, die in der Automobilkomponentenfertigung verwendet werden.

Sein automatisches Steuerungssystem ermöglicht das Biegen geeigneter Rohrkomponenten in verschiedenen Winkeln und Richtungen.

Industrielle Rohrherstellung

Die GM-SB-76CNC kann Metallrohre für Industrieanlagen und Maschinenanwendungen bearbeiten.

Seine Fähigkeit zur Mehrwinkelbiegung unterstützt die Herstellung dreidimensionaler Rohrkomponenten.

Metall- und Rohrbearbeitung

Die Maschine ist für die Bearbeitung von Kupfer, Aluminium, Kohlenstoffstahl, Edelstahl und kompatiblen Legierungen geeignet.

Metallverarbeitende Werkstätten können die automatischen Biegefunktionen für wiederholte Rohrformvorgänge nutzen.

Rohrbiegefähigkeit und Materialauswahl

Der GM-SB-76CNC hat eine spezifizierte maximale Biegekapazität von 76 × 4 mm. Die tatsächliche Biegekapazität hängt vom Rohrmaterial, dem Außendurchmesser, der Wandstärke und der Werkzeugkonfiguration ab.

Die Maschine ist für Kupfer, Aluminium, Kohlenstoffstahl, Edelstahl und kompatible Legierungen geeignet. Unterschiedliche Materialien erfordern möglicherweise spezielle Biegewerkzeuge und Betriebseinstellungen.

Der angegebene Biegeradiusbereich beträgt 30–350 mm. Der erreichbare Biegeradius hängt von den Rohrabmessungen, den Materialeigenschaften und der Werkzeugausstattung ab.

Für eine genaue Maschinenauswahl sollten Käufer Rohrspezifikationen und Biegezeichnungen bereitstellen. GMACC kann diese Anforderungen überprüfen, um die Maschinenkompatibilität und geeignete Werkzeugoptionen zu bestätigen.

Häufig gestellte Fragen

Kann die GM-SB-76CNC Kupferrohre biegen?

Ja. Der GM-SB-76CNC wird für Kupferrohrbiegeanwendungen vermarktet. Käufer sollten vor der Bestellung die Rohrabmessungen, den Materialzustand und den erforderlichen Radius bestätigen.

Was ist die maximale Biegekapazität?

Die veröffentlichte maximale Biegekapazität beträgt 76 × 4 mm. Die tatsächliche Kapazität hängt vom Rohrmaterial, der Wandstärke und der Biegekonfiguration ab.

Wie hoch ist die Biegegenauigkeit der Maschine?

Die veröffentlichte Biegewinkelgenauigkeit beträgt ±0,10°. Die Vorschubgenauigkeit beträgt ±0,10 mm und die Rohrrotationsgenauigkeit beträgt ±0,10°.

Kann die Maschine mehrere Biegungen in verschiedene Richtungen erzeugen?

Ja. Der GM-SB-76CNC unterstützt das Biegen in mehreren Winkeln in verschiedene Richtungen. Dadurch eignet es sich zur Herstellung dreidimensionaler Rohrbauteile.

Welche Informationen werden für die Maschinenauswahl benötigt?

Käufer sollten das Rohrmaterial, den Außendurchmesser, die Wandstärke, den erforderlichen Biegeradius, die Biegewinkel und Werkstückzeichnungen angeben. Diese Details helfen bei der Bestimmung der Maschinen- und Werkzeugkompatibilität.
