GM-100NCB
GMACC
8462219000

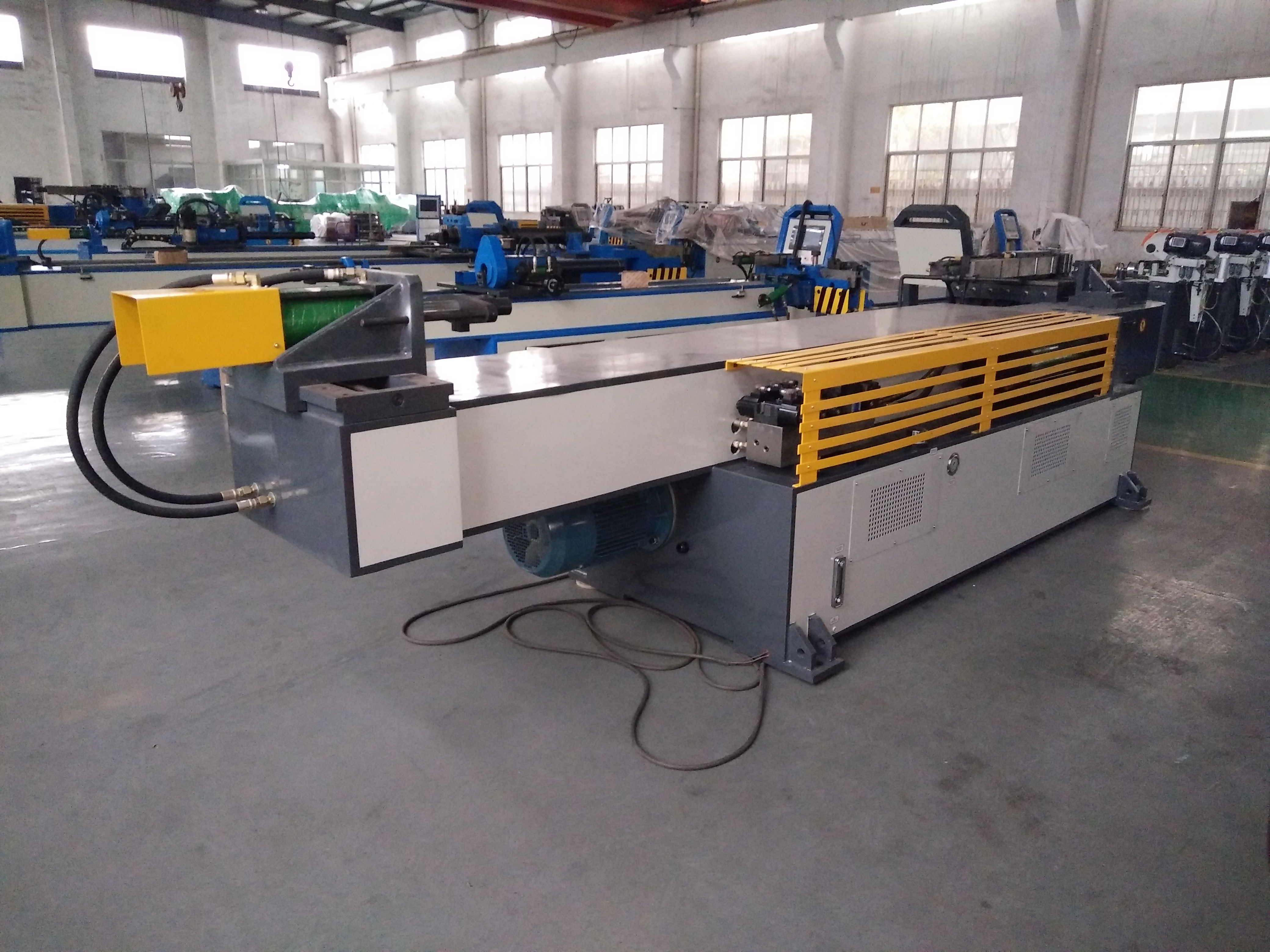

Maschinencharakteristik
Vollhydraulischer Antrieb, SPS-Steuerungs-Touchscreen oder Textrohrbiegemaschine, ausgestattet mit Rohrschellen, Führungsform, Prozessor, Knickschutz, Hilfsdruck, Rohrbiegen usw. Unter hydraulischem Betrieb ist dieser professionelle, schnelle und wirtschaftliche Europäer Rohrbiegemaschine kann verschiedene Größen von normalen und abnormalen Metallrohren und Biegewinkeln biegen. Es wird von einem hochpräzisen importierten Encoder gesteuert, um die hohe Präzision der Maschine zu gewährleisten.
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | ￠100*8 |
Vierkantrohr aus Flussstahl | mm | 70 *70 *6 |
Rechteckrohr aus Flussstahl | mm | 75*65 *6 |
Rundstahl aus Flussstahl | mm | ￠45 |
Quadratische Massivstange aus Flussstahl | mm | 40*40 |
Mindest. Biegungsradius | mm | 40 |
Max. Biegeradius (Standard) | mm | 400 |
Kopfüberhang (in der Biegemitte) | mm | 460 |
Kopfhöhe (in der Biegemitte) | mm | 610 |
Biegemittelhöhe (vom Boden) | mm | 1140 |
Max. Biegewinkel | ° | 190 ° |
Thrdurch effektive Entfernung | mm | 4000 |
Biegegeschwindigkeit (max.) | ° / Sek | 25 |
Biegewinkel Präzision | ° | ± 0,10 |
SystemmotorLeistung | KW | 11 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 5300 *1350 * 1200 |
Maschinengewicht | T | ÜBER 4.5 |
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （Beide） / Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Ölwegbrett | Taiwan Shanghong（Importiert） |
Zylinder | ShanghaiQifan |
Touchscreen | TaiwanWeinview（Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
Transformator | Wuxi Xinyu |
Schütz | SCHNEIDER |
Technischer Hauptparameter
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | * 100 * 8 |
Vierkantrohr aus Flussstahl | mm | 70 * 70 * 6 |
Rechteckrohr aus Flussstahl | mm | 75 * 65 * 6 |
Rundstahl aus Flussstahl | mm | ￠ 45 |
Quadratische Massivstange aus Flussstahl | mm | 40 * 40 |
Mindest. Biegungsradius | mm | 40 |
Max. Biegeradius (Standard) | mm | 400 |
Kopfüberhang (in der Biegemitte) | mm | 460 |
Kopfhöhe (in der Biegemitte) | mm | 610 |
Biegemittelhöhe (vom Boden) | mm | 1140 |
Max. Biegewinkel | ° | 190 ° |
Durch effektive Distanz | mm | 4000 |
Biegegeschwindigkeit (max.) | ° / Sek | 25 |
Biegewinkel Präzision | ° | ± 0,10 |
System Motorleistung | KW | 11 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 5300 * 1350 * 1200 |
Maschinengewicht | T | ÜBER 4.5 |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （Beide） / Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Ölwegbrett | Taiwan Shanghong （Importiert） |
Zylinder | Shanghai Qifan |
Touchscreen | Taiwan Weinview （Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
Transformator | Wuxi Xinyu |
Schütz | SCHNEIDER |

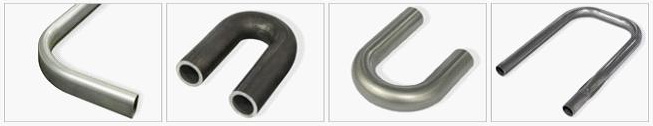

Biegeproben

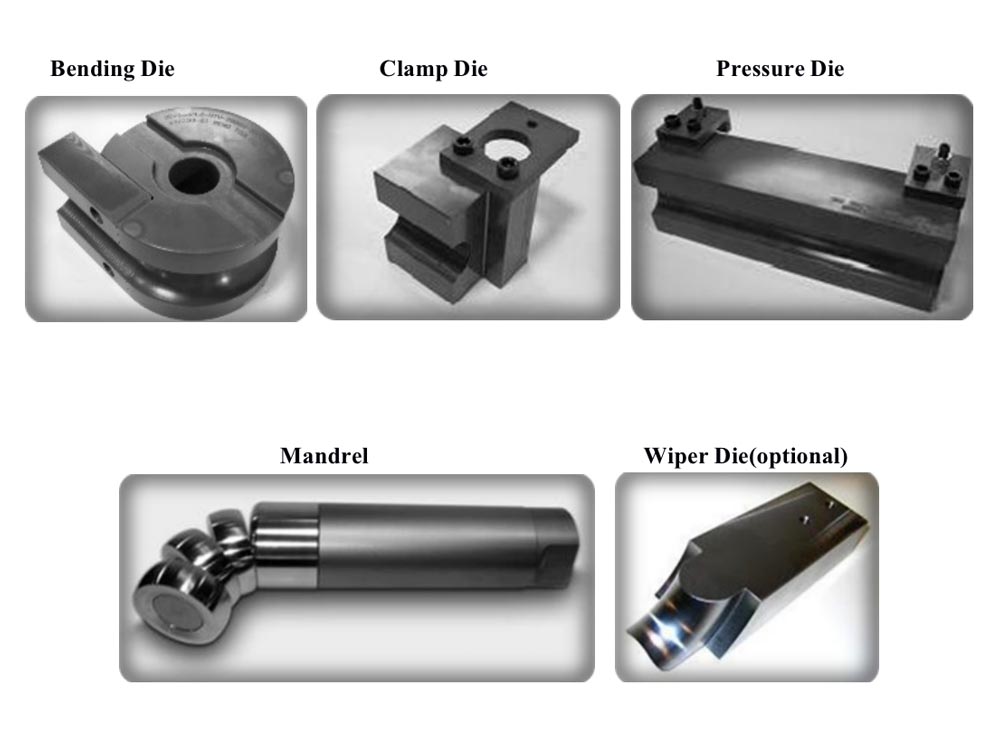

Werkzeugmuster
