GM-168CNC-2A-1S
GMACC
8462219000
Maschinencharakteristik
Die Serie wurde insbesondere an die Anforderungen des professionellen Weltmarktes angepasst. Alle Teile, Strukturen und Charaktere entsprechen dem Standard des Maschinenbaus aus Europa. Unsere Berufserfahrung und Zeichnungspläne für Elektro, Elektronik, Hydraulik und Mechanik von bekannten Unternehmen führen zur Aufrüstung der Maschinensysteme auf genaue und attraktive Leistung.

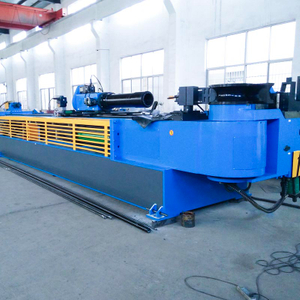

GM-SB-Die Einkopf-Rohrbiegemaschine der numerischen Steuerung der CNC-Serie ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, integriert in Maschine, Hydraulik und Elektrizität. Diese Serie verfügt über ein Bildschirm-Touchscreen-Bedienfeld, über das verschiedene Biegedaten und -reihenfolgen eingegeben, gespeichert und angezeigt werden können. Y, B, C drei Bewegungskoordinaten unter Präzisionssteuerung durch Industriecomputer können vollautomatisches Ein- oder Ausschalten des Dorns schnelles Biegen realisieren, CNC-Maschine auch mit erweiterten Funktionen, wie Komponenten Biegefeder-Rückfederungskompensation, Fehler Selbstdiagnose Alarm, Speicher nach Ausschalten und Sicherheitsschutz. Das Biegen des Rohrs (C-Achse), das Drehen des Rohrs (B-Achse) und das Zuführen des Rohrs (Y-Achse) werden alle vom Servomotor angetrieben. Fortschrittliche Technologie, hohe Automatisierungszuverlässigkeit und integriertes Design machen die CNC-Rohrbiegemaschine zur weltweit erstklassigen Rohrbearbeitungsmaschine.
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | φ168* 16 |
Rostfreier Stahl | mm | φ168*10 |
Leichtlegierungsgeglühtes Rundrohr | mm | φ168*22 |
Vierkantrohr aus Flussstahl | mm | 150 * 150 * 10 |
Rechteckrohr aus Flussstahl | mm | 155 * 150* 10 |
Rundstahl aus Flussstahl | mm | Φ90 |
Quadratische Massivstange aus Flussstahl | mm | 85 *85 |
Mindest. Biegungsradius | mm | 60 |
Max. Biegeradius (Standard) | mm | 700 |
Kopfüberhang (in der Biegemitte) | mm | 720 |
Kopfhöhe (in der Biegemitte) | mm | 996 |
Biegemittelhöhe (vom Boden) | mm | 1200 |
Max. Stangendurchgang innerhalb des P.O.B. Positionierer | mm | 100 |
Einstellbarer Hub der Klemmung | mm | 0-198 |
Schulterverstellbarer Hub | mm | 600 |
Dornrückzug einstellbarer Hub | mm | 0-260 |
Max. Biegewinkel | ° | 190 ° |
Thrdurch effektive Entfernung | mm | 5600 |
Biegegeschwindigkeit (max.) | ° / Sek | 8 |
Max. Drehzahl (Achse Z) | ° / Sek | 80 |
Max. Schaltgeschwindigkeit (Achse X.) | mm / s | 300 |
Biegewinkel Präzision | ° | ± 0,10 |
Drehwinkel Präzision - Achse Z. | ° | ± 0,10 |
Schaltgenauigkeit - Achse X. | mm | ± 0,10 |
Rotation Servomotor Leistung | KW | 3.5 |
Servomotorleistung einspeisen | KW | 1,5 (2) |
SystemmotorLeistung | KW | 22 |
HydraulikPumpe Volumen | L | 76 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 7200 *2200 * 1450 |
Maschinengewicht | T | ÜBER 14 |
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （BEIDE） / Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Ölwegbrett | Taiwan Shanghong（Importiert） |
Zylinder | ShanghaiQifan |
Touchscreen | TaiwanWeinview（Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
Schütz | SCHNEIDER |
Andere elektrische Teile | Deutscher SCHNEIDER, Omron, Taiwan SHILIN （Importiert） |
Technischer Hauptparameter
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | * 76 * 3 |
Mindest. Biegungsradius | mm | 30 |
Max. Biegeradius (Standard) | mm | 350 |
Kopfüberhang (in der Biegemitte) | mm | 600 |
Kopfhöhe (in der Biegemitte) | mm | 580 |
Biegemittelhöhe (vom Boden) | mm | 1060 |
Max. Stangendurchgang innerhalb des P.O.B. Positionierer | mm | 50 |
Einstellbarer Hub der Klemmung | mm | 0-136 |
Schulterverstellbarer Hub | mm | 300 |
Dornrückzug einstellbarer Hub | mm | 0-136 |
Max. Biegewinkel | ° | 190 ° |
Durch effektive Distanz | mm | 3800 |
Biegegeschwindigkeit (max.) | ° / Sek | 110 |
Max. Drehzahl (Achse Z) | ° / Sek | 160 |
Max. Vorschubgeschwindigkeit (Achse X.) | mm / s | 800 |
Biegewinkel Präzision | ° | ± 0,10 |
Drehwinkel Präzision - Achse Z. | ° | ± 0,10 |
Schaltgenauigkeit - Achse X. | mm | ± 0,10 |
Biegen des Servomotors | KW | 7 |
Rotation Servomotor Leistung | KW | 1 |
Servomotorleistung einspeisen | KW | 3 |
System Motorleistung | KW | 5.5 |
Hydraulikpumpenvolumen | L | 19 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 5000 * 1200 * 1350 |
Maschinengewicht | T | ÜBER 3.8 |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （Beide） oder Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Ölwegbrett | Taiwan Shanghong （Importiert） |
Zylinder | Shanghai Qifan |
Ölschlauch | Zhejiang |
Touchscreen | Taiwan Weinview （Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Servomotor | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan MINGWEI |
Schütz | Schneider |
Werkzeugmuster
