Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung

Menge:
  • 1 Stück

  • Eisenrahmen/Holzgehäuse

  • Shanghai, China

  • L/C, T/T

  • GM-SB-76CNC

  • Neu

  • ISO 9001:2000, CE, UL

  • Kupfer, Aluminium, Legierung, Kohlenstoffstahl, Edelstahl

  • GMACC

  • CE

  • China

  • Rohrbiegemaschine

  • Halbautomatisch

  • S. S, MS, Kupfer, Aluminium, Legierung, verzinkt

  • 2 Jahre

  • ISO9001: 2000

  • IPX-8

Produktbeschreibung

Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-SB-76CNC-Serie mit numerischer Steuerung
Modell:76×2A×1S
  • Maschineneigenschaften
Die numerisch gesteuerte Einkopf-Rohrbiegemaschine der GM-SB-76CNC-Serie ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, integriert mit Maschine, Hydraulik und Elektrizität. Diese Serie verfügt über ein VDU-Touchscreen-Bedienfeld, das verschiedene Biegedaten und -reihenfolgen eingeben, speichern und anzeigen kann. Die drei Bewegungskoordinaten Y, B, C unter präziser Steuerung durch einen Industriecomputer ermöglichen ein vollautomatisches Ein- und Ausschalten des Dorns bei schnellem Biegen , CNC-Maschine auch mit erweiterten Funktionen, wie Komponenten-Biegefeder-Rückkompensation, Fehler-Selbstdiagnosealarm, Speicherspeicherung nach dem Ausschalten, automatische Schmierung und Sicherheitsschutz.
  • Wichtigster technischer Parameter
Name Einheit Parameter
Rundrohr aus Weichstahl mm ¢76*4
Edelstahl mm ¢76*3
Leichtmetallgeglühtes Rundrohr mm ¢76*6
Vierkantrohr aus Weichstahl mm 60*60*3
Rechteckiges Rohr aus Baustahl mm 65*55*3
Runde, massive Stange aus Baustahl mm ¢35
Vierkant-Vollstahlstange aus Baustahl mm 30*30
Min. Biegeradius mm 30
Max. Biegeradius (Standard) mm 350
Kopfüberstand (auf Biegemitte) mm 600
Kopfhöhe (auf Biegemitte) mm 580
Höhe des Biegezentrums (vom Boden) mm 1060
Max. Stangendurchgang im POB-Positionierer mm 50
Spannhub einstellbar mm 0-136
Schulterverstellbarer Hub mm 300
Einstellbarer Hub des Dornrückzugs mm 0-136
Max. Biegewinkel ° 190°
Durch effektive Distanz mm 4000
Biegegeschwindigkeit (max.) °/Sek 30
Max. Drehzahl (Achse Z) °/Sek 160
Max. Vorschubgeschwindigkeit (Achse X.) mm/Sek 800
Biegewinkel Präzision ° ±0,10
Drehwinkel Präzision - Achse Z ° ±0,10
Schaltpräzision - Achse X mm ±0,10
Rotationsservomotorleistung KW 1.5
Zufuhr von Servomotorleistung KW 1.5
Systemmotorleistung KW 7.5
Hydraulikpumpenvolumen L 23
Max. Druck Mpa 16
L*B*H (Verpackungsmaß) mm 4800*1200*1350
Maschinengewicht T Ungefähr 3,5
  • Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name Hersteller
Hydraulikmotor Deutschland Siemens(Beides)oder Runmali
Hydraulikpumpe Wuxi Tuoli
Hydraulikventil Japan Yuken(Importiert)
Ölwegtafel Taiwan Shanghong (Importiert)
Zylinder Shanghai Qifan
Touch-Screen Taiwan Weinview(Importiert)
SPS Japan Mitsubishi(Importiert)
Servomotor Japan Mitsubishi(Importiert)
Winkelregler Japan Nemicon(Importiert)
Schütz Deutscher SCHNEIDER
Transformator Wuxi Xinyu

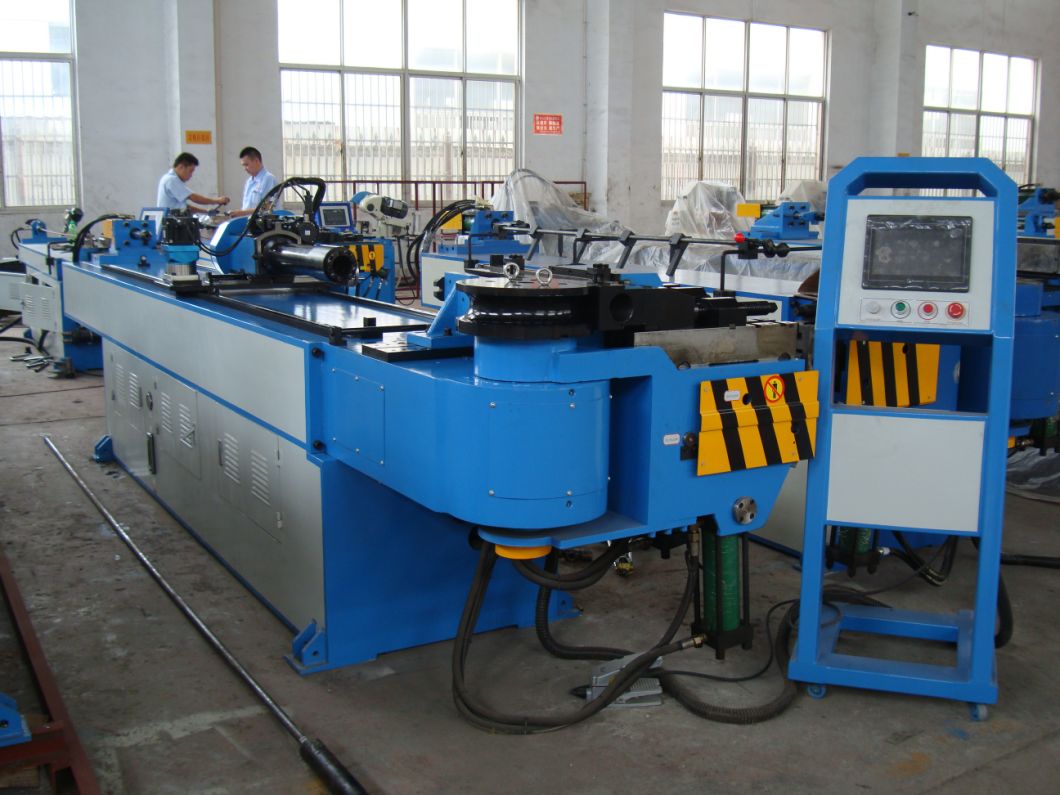

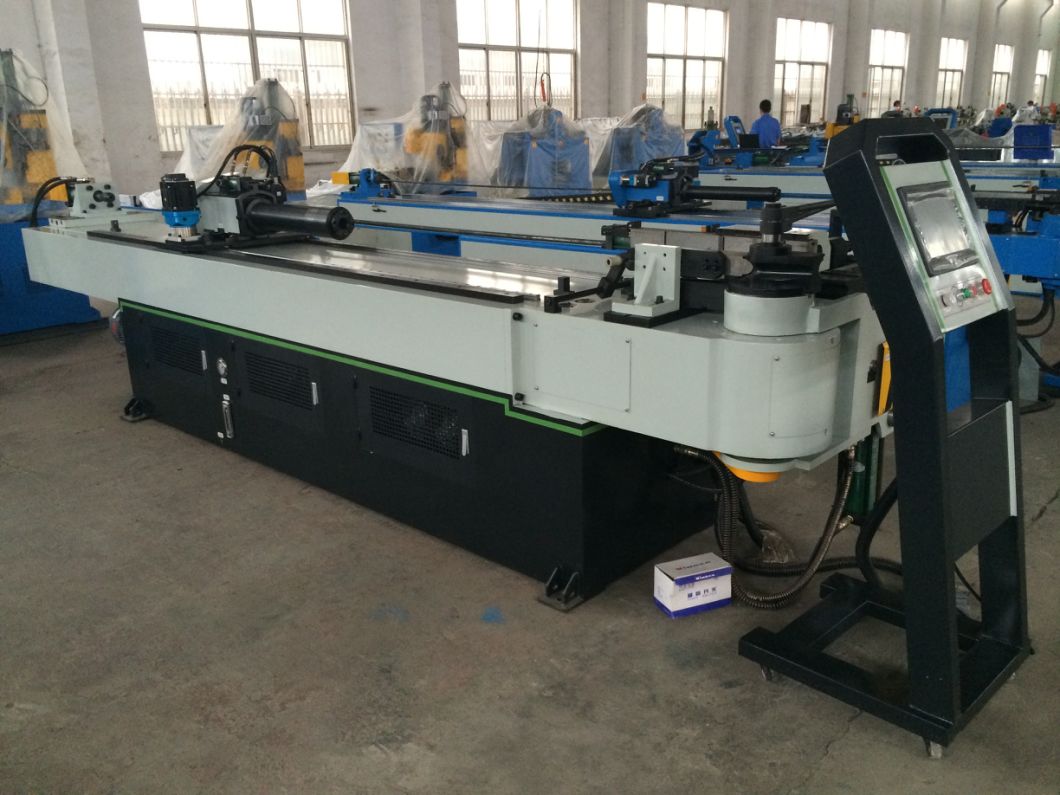

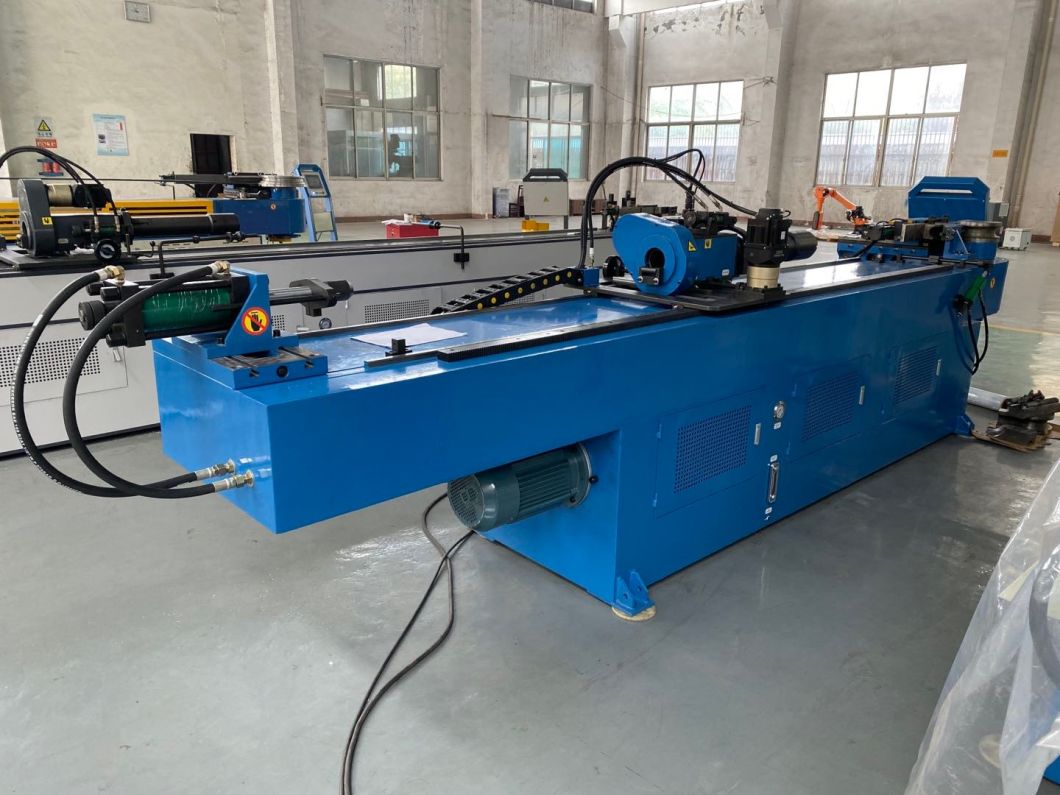

MODELL: GM-SB-76CNC-2A-1S Maschinenfoto (nur als Referenz)
Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung
Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung


Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung
Werkzeugproben
Biegematrize, Klemmmatrize, Druckmatrize
Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung

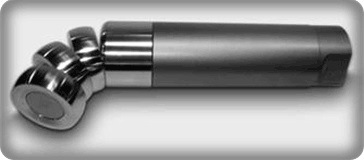

Dorn-Wischermatrize (optional)
Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung

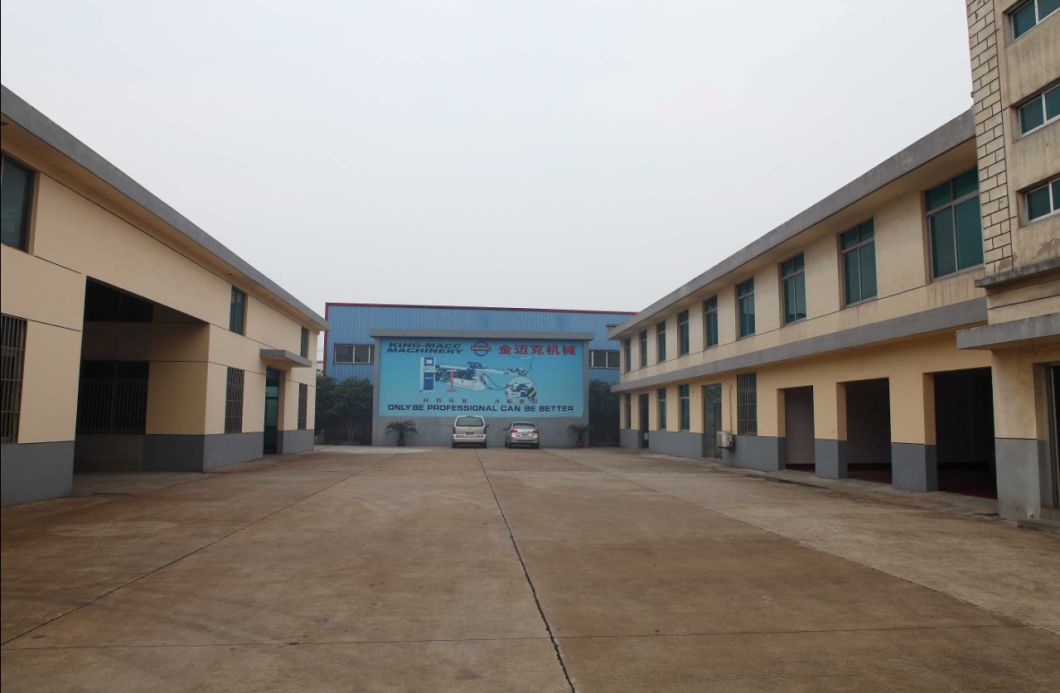

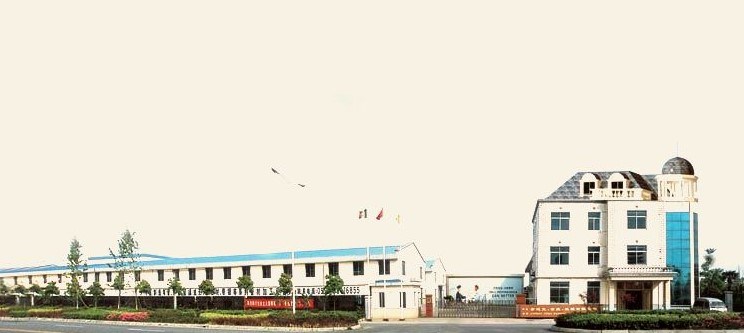

Firmenfotos
Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung
Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung

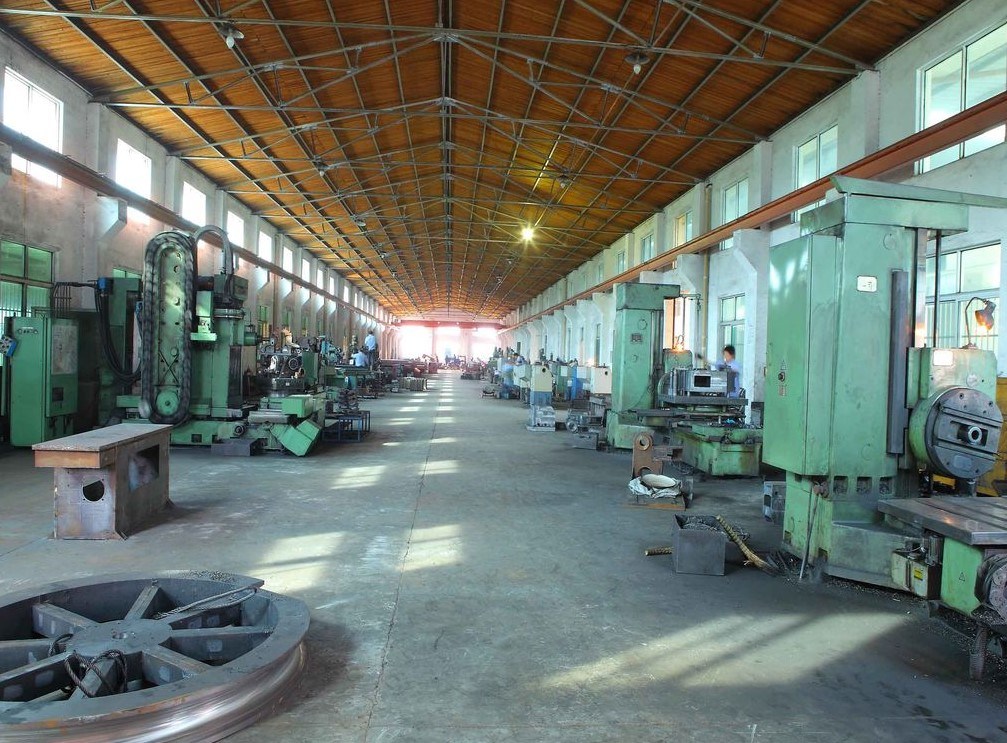

CNC-Bearbeitungszentrum
Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung

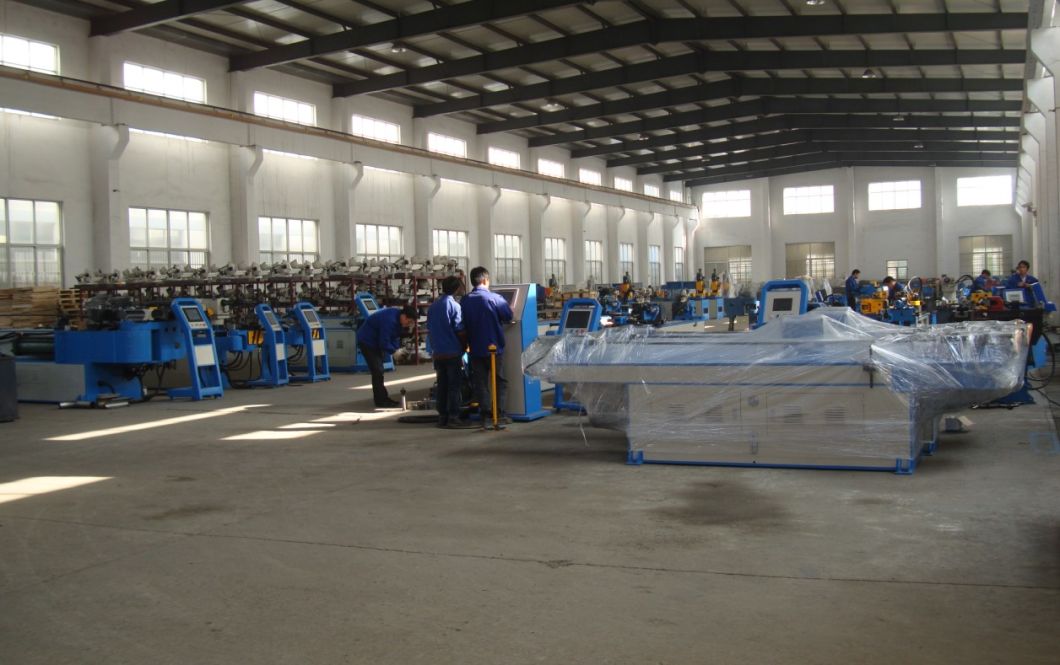

Montagewerkstatt
Zuverlässige und vollautomatische Einkopf-Rohrbiegemaschine der GM-Sb-76CNC-Serie mit numerischer Steuerung
