GM-168NCB
GMACC
8462219000
Maschinencharakteristik

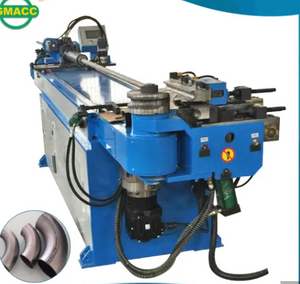

Vollhydraulischer Antrieb, SPS-gesteuert mit Touchscreen oder Textrohrbiegemaschine, ausgestattet mit Vorrichtungen zum Spannen von Rohren, Führungsform, Dorn, knitterfrei, beim Schieben, Rohrbiegen usw. Im hydraulischen Betrieb kann diese professionelle, schnelle und wirtschaftliche europäische Rohrbiegemaschine verschiedene Abmessungen sowohl normaler als auch abnormaler Metallrohre biegen. Die Biegewinkel werden durch einen hochpräzisen importierten Encoder gesteuert, der eine hohe Präzision dieser Maschine gewährleistet.
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | 168*18 |
Rostfreier Stahl | mm | 168*12 |
Leichtlegierungsgeglühtes Rundrohr | mm | 168*20 |
Vierkantrohr aus Flussstahl | mm | 150 *150 *12 |
Rechteckrohr aus Flussstahl | mm | 155*145*12 |
Rundstahl aus Flussstahl | mm | 95 |
Quadratische Massivstange aus Flussstahl | mm | 85*85 |
Mindest. Biegungsradius | mm | 60 |
Max. Biegeradius (Standard) | mm | 750 |
Kopfüberhang (in der Biegemitte) | mm | 718 |
Kopfhöhe (in der Biegemitte) | mm | 880 |
Biegemittelhöhe (vom Boden) | mm | 1180 |
Max. Biegewinkel | ° | 190 ° |
Thrdurch effektive Entfernung | mm | 5600 |
Biegegeschwindigkeit (max.) | ° / Sek | 8 |
Biegewinkel Präzision | ° | ± 0,10 |
SystemmotorLeistung | KW | 22 |
HydraulikPumpe Volumen | L | 56 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 7200 *2200 * 1450 |
Maschinengewicht | T | 14 |
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （Beide） oder Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Zylinder | Shanghai Qifan |
Touchscreen | Taiwan Weinview （Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
Schütz | Deutscher SCHNEIDER （Importiert) |
Transformator | Wuxi Xinyu |
Technischer Hauptparameter
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | 168 * 18 |
Rostfreier Stahl | mm | 168 * 12 |
Leichtlegierungsgeglühtes Rundrohr | mm | 168 * 20 |
Vierkantrohr aus Flussstahl | mm | 150 * 150 * 12 |
Rechteckrohr aus Flussstahl | mm | 155 * 145 * 12 |
Rundstahl aus Flussstahl | mm | 95 |
Quadratische Massivstange aus Flussstahl | mm | 85 * 85 |
Mindest. Biegungsradius | mm | 60 |
Max. Biegeradius (Standard) | mm | 750 |
Kopfüberhang (in der Biegemitte) | mm | 718 |
Kopfhöhe (in der Biegemitte) | mm | 880 |
Biegemittelhöhe (vom Boden) | mm | 1180 |
Max. Biegewinkel | ° | 190 ° |
Durch effektive Distanz | mm | 5600 |
Biegegeschwindigkeit (max.) | ° / Sek | 8 |
Biegewinkel Präzision | ° | ± 0,10 |
System Motorleistung | KW | 22 |
Hydraulikpumpenvolumen | L | 56 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 7200 * 2200 * 1450 |
Maschinengewicht | T | 14 |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （Beide） oder Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Zylinder | Shanghai Qifan |
Touchscreen | Taiwan Weinview （Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
Schütz | Deutscher SCHNEIDER （Importiert) |
Transformator | Wuxi Xinyu |
Biegeproben
Werkzeugmuster
