GM-100NCB
GMACC
8462219000
Maschinencharakteristik

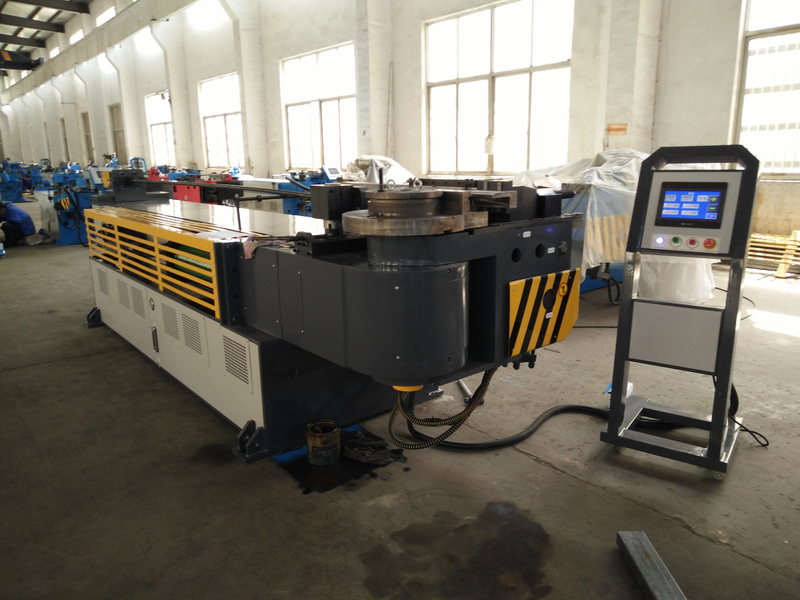

Technische Parameter und Konfiguration für das automatische RohrBiegenMaschine GM-SB-100NZB
Vollhydraulisch angetrieben, SPS-gesteuert mit Touchscreen oder Textbieger, ausgestattet mit Rohrschellen, Führungsmatrize, Dorn, Anti-Falten-, Hilfsdruck-, Biege- und anderen Geräten. Im hydraulischen Betrieb kann dieser professionelle, schnelle und wirtschaftliche europäische Rohrbiegemaschine normale und ungewöhnlich geformte Metallrohre verschiedener Größen biegen, wobei die Biegewinkel von hochpräzisen importierten Encodern gesteuert werden, wodurch die hohe Präzision der Maschine sichergestellt wird.
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | ￠100*8 |
Vierkantrohr aus Flussstahl | mm | 70 *70 *6 |
Rechteckrohr aus Flussstahl | mm | 75*65 *6 |
Rundstahl aus Flussstahl | mm | ￠45 |
Quadratische Massivstange aus Flussstahl | mm | 40*40 |
Mindest. Biegungsradius | mm | 40 |
Max. Biegeradius (Standard) | mm | 400 |
Kopfüberhang (in der Biegemitte) | mm | 460 |
Kopfhöhe (in der Biegemitte) | mm | 610 |
Biegemittelhöhe (vom Boden) | mm | 1140 |
Max. Biegewinkel | ° | 190 ° |
Thrdurch effektive Entfernung | mm | 4000 |
Biegegeschwindigkeit (max.) | ° / Sek | 25 |
Biegewinkel Präzision | ° | ± 0,10 |
SystemmotorLeistung | KW | 11 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 5300 *1350 * 1200 |
Maschinengewicht | T | ÜBER 4.5 |
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （Beide） / Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Ölwegbrett | Taiwan Shanghong（Importiert） |
Zylinder | ShanghaiQifan |
Touchscreen | TaiwanWeinview（Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
Transformator | Wuxi Xinyu |
Schütz | SCHNEIDER |
Technischer Hauptparameter
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | * 100 * 8 |
Vierkantrohr aus Flussstahl | mm | 70 * 70 * 6 |
Rechteckrohr aus Flussstahl | mm | 75 * 65 * 6 |
Rundstahl aus Flussstahl | mm | ￠ 45 |
Quadratische Massivstange aus Flussstahl | mm | 40 * 40 |
Mindest. Biegungsradius | mm | 40 |
Max. Biegeradius (Standard) | mm | 400 |
Kopfüberhang (in der Biegemitte) | mm | 460 |
Kopfhöhe (in der Biegemitte) | mm | 610 |
Biegemittelhöhe (vom Boden) | mm | 1140 |
Max. Biegewinkel | ° | 190 ° |
Durch effektive Distanz | mm | 4000 |
Biegegeschwindigkeit (max.) | ° / Sek | 25 |
Biegewinkel Präzision | ° | ± 0,10 |
System Motorleistung | KW | 11 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 5300 * 1350 * 1200 |
Maschinengewicht | T | ÜBER 4.5 |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （Beide） / Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Ölwegbrett | Taiwan Shanghong （Importiert） |
Zylinder | Shanghai Qifan |
Touchscreen | Taiwan Weinview （Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
Transformator | Wuxi Xinyu |
Schütz | SCHNEIDER |
Biegeproben
Werkzeugmuster
