So biegen Sie Rohre mit einer Rohrbiegemaschine

Um Rohre präzise zu biegen, befestigen Sie Ihr Metallrohr in der richtigen Matrize. Als nächstes legen Sie den Mittellinienradius an Ihrem Biegegerät fest. Sie üben gleichmäßigen Druck aus, um das Stück zu formen. Abschließend berechnen und kompensieren Sie die Materialrückfederung.

Saubere Biegungen erfordern eine sorgfältige Vorbereitung. Sie müssen die Matrizengröße direkt an Ihren Leitungsdurchmesser anpassen. Halten Sie Ihr Material immer völlig flach im Rahmen der Biegemaschine, damit es sich nicht verdreht.

Sicherheit ist Ihr Hauptziel bei der Arbeit. Ziehen Sie persönliche Schutzausrüstung an, bevor Sie die Bedienelemente berühren. Entfernen Sie stets alle Gefahrenquellen im Arbeitsbereich rund um Ihre Maschine. Ausreichend Freiraum verhindert Unfälle und schützt Ihre Ausrüstung.

Wichtige Erkenntnisse

• Wählen Sie eine Matrizengröße, die perfekt zu Ihrem Rohrdurchmesser passt, um Oberflächenrisse zu vermeiden.

• Ziehen Sie die Maschinenaufnahmenummer von Ihrer Zielhöhe ab, um präzise Biegepunkte zu markieren.

• Stellen Sie Ihre Maschine auf einen etwas größeren Winkel ein, um das Zurückfedern des Metalls auszugleichen.

• Setzen Sie einen biegsamen Dorn in dünne Rohre ein, um zu verhindern, dass die Wände beim Biegen einstürzen.

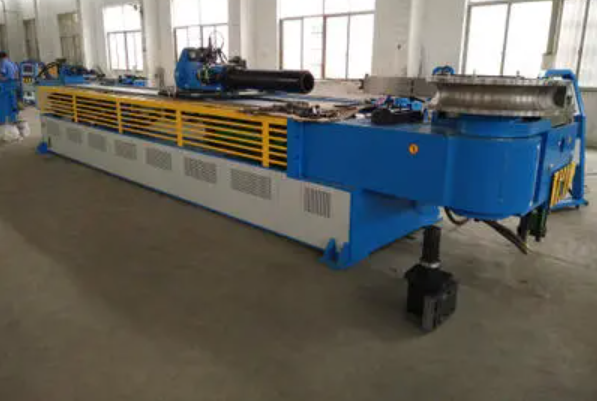

Maschinenauswahl und -einrichtung

Auswählen von Matrizen zum Biegen von Rohren

Sie müssen die richtige Matrize auswählen, um das Rohr gleichmäßig zu biegen. Passen Sie Ihre Matrize an den Außendurchmesser Ihres Metallrohrs an, um Risse und Falten zu vermeiden. Getriebehersteller wie GMACC Machinery bauen moderne Maschinen mit europäischer Technologie aus Italien MACC und STAR BEND. Ihre elektrischen Biegemodelle helfen Arbeitern beim Einrichten exakter Matrizen für kundenspezifische Rohrbiegearbeiten. Handbiegemaschinen eignen sich für leichte Aufgaben, während CNC-Biegemaschinen große Präzisionsarbeiten bewältigen. Das Biegen dicker Wände erfordert mehr als 200–400 Tonnen Kraft, bei mittelgroßen Wänden sind jedoch 50–100 Tonnen erforderlich.

Sie ermitteln den Wandfaktor, indem Sie den Außendurchmesser Ihres Rohrs durch seine Wandstärke dividieren. Ein höherer Wandfaktor zeigt an, dass Ihr Material eine dünnere Wand hat. Dünne Wände erhöhen die Quetschgefahr beim Rohrbiegen. Durch die Abstimmung Ihrer Matrizennut auf Ihre Rohrgröße bleibt Ihr Metall bei jedem Schritt sicher.

Vorbereiten von Materialien und Zifferblättern

Als nächstes bereiten Sie Ihre Leitung vor, indem Sie das Metall sauber wischen. Staub und Schmutz verursachen eine schwache Haftung im Inneren des Biegerahmens. Anschließend legen Sie Ihr Rohr direkt in die Biegematrize ein. Mit einer hydraulischen Biegevorrichtung oder einer automatischen CNC-Biegevorrichtung können Sie Rohre biegen, ohne ihre Form zu beeinträchtigen. Bei richtiger Einrichtung wird Ihr Bieger das Metall gleichmäßig formen.

Sie müssen die Wählscheiben der Maschine entsprechend Ihren Materialwerten einstellen. Die richtigen Einstellungen schützen die Wandstärke Ihres Rohrs bei aktiven Rohrbiegearbeiten. Moderne Maschinen verwenden Servoantriebe und Encoder, um genaue Winkel festzulegen.

Durch die richtige Einstellung des Zifferblatts bleiben die Radiusgrenzen innerhalb von ±0,5 %, die Ovalität ≤3 % und die Wandverdünnung ≤10–15 %.

Sie überprüfen jedes Zifferblatt zweimal, bevor Sie mit Ihrer Aufgabe beginnen. Eine sorgfältige Einrichtung verhindert ein Verrutschen des Materials und sorgt für exakte Schnitte. Diese einfachen Schritte sorgen jedes Mal für saubere Formen.

Messungen und Berechnungen

Berechnen von Radius und Stub-Höhen

Sie ermitteln die Stumpfhöhen vor dem Biegen von Metall, um genaue Ergebnisse zu erhalten. Ermitteln Sie zunächst die benötigte Gesamthöhe für das Standbein. Als nächstes ziehen Sie den Biegeaufnahmewert von dieser Endlänge ab. Ein einfaches 1/2-Zoll-EMT-Kabelrohr verwendet beispielsweise einen Stutzenversatz von 5 Zoll. Wenn man von einer Gesamthöhe von 10 Zoll 5 Zoll abzieht, bleibt eine 5-Zoll-Stummelmarkierung übrig. Die richtigen Rohrmessungen schützen Ihre Arbeitsgenauigkeit bei allen Arbeiten.

Verschiedene Leitungsmaterialien und Rohrgrößen benötigen passende Stutzenversatznummern. Sie müssen diese genauen Werte anhand der Tabelle auf Ihrem Biegegerät überprüfen.

Markierungslinien und Rückfederungszugabe

Sie zeichnen Linien auf Ihrem Kabelkanal, um Ihre Ausrüstung richtig auszurichten. Markieren Sie zunächst Ihre endgültige Soll-Stummelhöhe auf dem Rohr. Messen Sie dann mit Ihrer Aufwickelnummer rückwärts bis zum offenen Leitungsende. Beispielsweise benötigt eine 4,5-Zoll-CLR-Matrize auf einem M600-Biegegerät ab 2015 einen Aufnahmewert von 5 1/4 Zoll. Setzen Sie hier eine weitere Linie, um den Startpunkt Ihres Klemmblocks zu markieren. Wenn Sie die Biegematrize an dieser Linie halten, entstehen echte Rohrbiegekurven. Wenn Sie Ihr Rohr gerade halten, bleibt die Gesamtfestigkeit des Metalls erhalten.

Nachdem der Biegedruck aufgehört hat, kehrt das Metall in seine Ausgangsform zurück. Sie beheben diese Reaktion, indem Sie beim aktiven Rohrbiegen eine kleine Rückfederungszugabe hinzufügen. Stahl mit niedrigem Kohlenstoffgehalt erfordert eine Anpassung von 0,5°–1° unter den Standardeinstellungen von V=8T. Edelstahl 304 hat eine stärkere Streckgrenze und erfordert daher eine Anpassung von 2°–3°. Durch die Planung des Metallrückpralls können Rohre schnell und korrekt gebogen werden. Durch die Einstellung der Wählscheiben an Ihrer automatischen Biegemaschine werden saubere Formen für den gesamten Rohrbiegevorgang gewährleistet. Nach der Einrichtung biegt Ihr Biegegerät jedes Rohr sicher. Überprüfen Sie Ihre Leitung noch einmal, bevor Sie den Strom einschalten.

Schritt-für-Schritt-Anleitung zum Biegen

Laden und Nivellieren des Rohrs

Schieben Sie zunächst einen flexiblen Dorn in Ihr Metallrohr. Es dient als innere Stütze beim Rohrbiegen bis Ø159 mm. Platzieren Sie die Flexballs genau auf dem Biegetangentenpunkt. Dies verhindert, dass die Wände flach werden, wenn Druck auf Ihr Metall drückt. Der Dorn hält Ihr Rohr rund, während die äußeren Matrizen das Stück krümmen.

Als nächstes platzieren Sie das Rohr direkt in Ihrem Biegerahmen. Markieren Sie den genauen Biegetangentenpunkt auf der Metalloberfläche. Messen Sie von dieser Markierung aus rückwärts, indem Sie die feste Versatzzahl Ihres Biegers verwenden. Zeichnen Sie eine klare Linie, um die Position Ihres Klemmblocks festzulegen. Richten Sie diese Markierung direkt an der Vorderseite des Blocks aus. Dadurch stellen Sie sicher, dass die Kurve genau dort beginnt, wo Sie möchten.

Halten Sie Ihr Metall völlig flach im Maschinenrahmen. Wenn Sie einen manuellen Bieger verwenden, richten Sie das Rohr an der Markierung der Rohrverriegelung aus. Klemmen Sie es vorsichtig fest, bevor Sie die Rollbacken absenken. Bei einem Rotationszugbieger bestimmt die Drehung des Spannfutters die Materialrichtung. Wenn Sie die Dinge gerade halten, wird ein Verdrehen beim Biegen des Rohrs verhindert. Überprüfen Sie diese Einstellungen noch einmal, um kostspieligen Metallabfall zu vermeiden.

Biegungen ohne Verzug ausführen

Überprüfen Sie Ihre komplette Maschineneinrichtung, bevor Sie mit der Biegung beginnen. Wärmen Sie Ihre hydraulische Biegemaschine auf, indem Sie einige Leerzyklen durchführen. Lassen Sie die Pumpe 3–5 Minuten lang im Leerlauf laufen, um das Öl zu erhitzen und die Luft zu reinigen. Stellen Sie Ihren ersten Testlauf auf eine langsame Geschwindigkeit unter 10 % ein. Eine langsamere Geschwindigkeit gibt Ihnen die vollständige Kontrolle über die Ausrüstung.

Biegen Sie nun das Rohr mit sanftem Druck, ohne dass hässliche Knicke entstehen. Betätigen Sie Fußpedale oder Hydraulikhebel mit gleichmäßigen und vorsichtigen Bewegungen. Behalten Sie die Zweihandbedienung im Griff, damit nichts eingeklemmt wird. Sanfte Kraft bewegt den Arm in einer gleichmäßigen Bewegung hinüber. Dadurch entstehen saubere Formen, ohne dass starker Druck auf das Metall ausgeübt wird.

Beobachten Sie Ihr Rohr genau, während der Bieger die Kurve formt. Eine gute Unterstützung verhindert, dass das Metall im Inneren durchhängt oder sich verbiegt. Ihr Dorn und Ihre Matrizennut arbeiten zusammen, um die Außenwandstärke zu schützen. Sobald Sie den richtigen Winkel erreicht haben, lassen Sie die Steuerhebel los.

Schalten Sie die gesamte Stromversorgung aus, bevor Sie das gebogene Teil herausnehmen. Befolgen Sie beim Auswechseln von Werkzeugen strenge Sicherheitsregeln. Schalten Sie die Stromversorgung aus, verriegeln Sie die Hydraulik und lassen Sie den Druck auf null Energie ab. Diese sicheren Schritte sorgen dafür, dass Ihre Rohrbiegeausrüstung für spätere Arbeiten gut funktioniert. Durch sorgfältiges Arbeiten können Sie die Leitungen jedes Mal sauber biegen. Durch sichere Gewohnheiten wird der Metallabfall bei jeder aktiven Rohrbiegearbeit gering gehalten. Eine gute Kontrolle verhindert eine starke Abnutzung Ihrer Biegemaschine bei der täglichen Arbeit. Diese einfache Pflege sorgt bei jedem Projekt für großartige Ergebnisse.

Techniken zum Biegen von Rohrversätzen und Stutzen

Bilden von 90-Grad-Stub-Ups

Scharfe 90-Grad-Kurven zu machen bedeutet, grundlegende Fehler zu Beginn zu vermeiden. Überprüfen Sie Ihre Leitungen noch einmal, bevor Sie Kraft auf Ihr Metall ausüben.

• Falsche Sichtlinien oder Leitungsmarkierungen : Durch das Überspringen von Linienführungen verschiebt sich Ihr Startpunkt entlang des Pfades.

• Mangelnde Druckunterstützung : Das Biegen im Freien ohne Unterlage führt dazu, dass das Metall nach innen rutscht.

• Falscher Druck : Wenn Sie weit vom Biegekopf entfernt Kraft anwenden, wird die Wand flach zusammengedrückt.

• Verwendung des falschen Werkzeugs : Die Wahl eines falschen Biegegeräts zerstört Ihren spezifischen Rohrtyp vollständig.

• Falsche Aufnahmeberechnung : Wenn Sie die Aufnahmelänge vergessen, ändert sich die Gesamthöhe der Stubs.

• Fehlausrichtung des Pfeils : Die Ausrichtung des Biegepfeils auf falsche Markierungen beeinträchtigt die gesamte Kurvenpositionierung.

• Biegen auf einer ungeeigneten Oberfläche : Das Arbeiten auf unebenem Boden führt zu verdrehten Kurven auf geraden Wegen.

• Ignorieren der Rückfederung : Wenn Sie die zusätzliche Kurvenzugabe weglassen, bleibt Ihr endgültiger Winkel etwas kurz.

Präzise Offsets herstellen

Um Hindernisse zu überwinden, formen Sie Metall mit geplanten Winkeln und präzisen Abständen. Berechnen Sie den Markierungsabstand mithilfe einfacher Geometrieregeln. Der Multiplikator verwendet den Kosekanswert des von Ihnen gewählten Winkels: M = 1 / sin(θ) . Verwenden Sie nicht 1 / tan(θ), da dies den flachen Abstand anstelle der tatsächlichen Metalllänge misst. Multiplizieren Sie die benötigte Durchfahrtshöhe mit M , um die Linienabstände zu ermitteln. Eine 4-Zoll-Stufe bei 30° verwendet einen Multiplikator von 2,0 und erfordert 8 Zoll zwischen den Markierungen. Für eine 6-Zoll-Stufe bei 30° sind Markierungen im Abstand von 12 Zoll erforderlich. Messen Sie Layoutpfade mithilfe von Standard-Referenzdiagrammen, um die mathematische Einrichtung zu beschleunigen.

Unterschiedliche Winkelgrößen führen bei aktiven Rohrbiegeaufgaben zu vorhersehbaren Schrumpfungsbeträgen.

Das Erstellen nebeneinanderliegender Kurven erfordert grundlegende Mathematik, um gleiche Abstände zwischen den Kurven zu gewährleisten. Ermitteln Sie Versatzverschiebungen, damit Ihre Leitungen über passende Räume völlig gerade verlaufen.

Wenn Sie Metall über Hindernisse formen, verwenden Sie Standardregeln, um einen 3-Punkt-Sattel zu formen:

1. Hindernishöhe H messen, mit 2,5 multiplizieren und beide Seiten von der Mitte aus markieren.

2. Setzen Sie Ihre Mittelmarkierung auf die Kerblinie und krümmen Sie sie um 45°.

3. Gehen Sie zu einer Seitenlinie, richten Sie den Pfeil aus, drehen Sie das Metall um 90° und krümmen Sie es um 22,5°.

4. Drehen Sie das Metall um, passen Sie es an Ihre zweite Linie an und krümmen Sie es um weitere 22,5°.

Gute Rohrbiegegewohnheiten verhindern krumme Linien entlang Ihres Arbeitsbereichs. Die Verwendung exakter mathematischer Einstellungen erleichtert das Biegen von Rohren und schützt gleichzeitig Ihren Leitungsrahmen. Beherrschen Sie diese grundlegenden Schritte, um die Arbeit beim Biegen von Leitungen zu beschleunigen.

Fehlerbehebung bei häufigen Fehlern

Verhindert Faltenbildung und Knicke

Die Vermeidung von Falten im Innenradius beginnt mit der Auswahl der richtigen Werkzeugkonfiguration für Ihre Maschine. Schieben Sie einen Dübeldorn in Ihr Metallrohr, wenn die Wandstärke 10 % oder weniger des Außendurchmessers beträgt. Dorne unterstützen Metall, wenn Ihr Biegeradius weniger als das Dreifache des Außendurchmessers beträgt. Eine gebogene Wischermatrize hilft dabei, die Innenflächen bei engen Biegungen mit dem 1,5- bis 2-fachen Außendurchmesser zu glätten. Mit diesen zusätzlichen Stützteilen können Sie Rohre sauber biegen, ohne dass Oberflächenfalten entstehen. Die Verwendung falscher Matrizen zerstört dünne Leitungen, während Sie an der Biegevorrichtung arbeiten.

Sie müssen die Position der Teile anpassen, um eine starke Unterstützung in Ihrem Material zu gewährleisten. Schieben Sie den Dorn immer weit genug nach vorne, bevor Sie mit dem Biegen beginnen. Wenn diese Stange zu weit nach hinten gezogen wird, kann das nicht unterstützte Metall im Inneren zusammenbrechen. Verringern Sie den Spalt zwischen der Stange und der Wand, um zu verhindern, dass sich das Metall zusammenfaltet. Erhöhen Sie anschließend langsam die Kraft des Druckstempels, bis alle Falten vollständig verschwunden sind. Durch die Anwendung des richtigen Drucks wird das Material während des Betriebs fest gegen die Biegematrize gedrückt. Moderne Tricks zum Biegen von Rohren basieren auf der Ausrichtung der Wiper-Matrize, um zu verhindern, dass sich Material auf den Leitungsstrecken anhebt.

Korrektur von Abflachungen und Fehlausrichtungen

Wenn Metallwände aufgrund starker Zugkräfte einstürzen, kommt es zu einer zu starken Abflachung. Wenn Sie Ihren Dorn richtig einrichten, sinkt die Wandverdünnung von 25 % auf unter 15 %. Geschlossene Regelkreise auf elektrischen Biegemaschinen bieten eine hohe Präzision und erreichen eine Winkelwiederholgenauigkeit von ±0,05° bis ±0,15°. Spezielle Laserwerkzeuge verfolgen die Rückfederung unmittelbar nach Abschluss jeder Drehung. Die dynamische automatische Korrektur passt zukünftige Winkel während Ihres vollständigen Biegeprojekts an. Überprüfen Sie Ihre fertigen Formen mit digitalen Winkelmessern oder Go/No-Go-Tools, um Fehler an Ihrem Rohr zu erkennen.

Physische Ausrichtungsfehler sind auf Ihre Werkzeuge, Ihr Metall oder grundlegende Einrichtungsfehler zurückzuführen. Fabrikfallstudien mit Gemba-Analysen belegen, dass die Schulung der Arbeiter und hochwertiges Material die Testerfolgsquoten um 35 % steigern. Reinigen Sie verschmutzte Teile, um zu verhindern, dass Metallrohre in Ihren Klemmen verrutschen. Testen Sie die Klemmfestigkeit regelmäßig, damit Ihre Ausrichtung scharf bleibt. Verriegeln Sie Ihr Kabelrohr immer direkt im Biegerahmen, bevor Sie den Strom einschalten. Durch die Überprüfung des rohen Metalls wird eine unerwartete Zerkleinerung verhindert, bevor sie beginnt. Eine sorgfältige Prüfung sorgt dafür, dass jedes Rohr bei großen Rohrbiegearbeiten genau bleibt. Die korrekte Ausrichtung Ihrer Leitungen sorgt für zuverlässige Ergebnisse bei all Ihren Projekten.

Sie prüfen Ihr fertiges Rohr sorgfältig, um die Qualität zu überprüfen. Verwenden Sie einen digitalen Winkelmesser, um den Biegewinkel innerhalb einer Toleranz von ±0,5° zu überprüfen. Platzieren Sie einen digitalen Messschieber entlang des Kurvenscheitels, um die Ovalität zu testen. Ein Ultraschalldickenmessgerät prüft die Wandverdünnung und hält die Verluste unter der Ausschussgrenze von 10 %. Führen Sie abschließend eine Sichtprüfung durch, um sicherzustellen, dass Ihre Leitung keine Oberflächenrisse oder Innenfalten aufweist.

Sie erfassen jeden Biegewinkel, jede Aufwickellänge und jeden Rückfederungswert in Ihrem Protokoll. Durch die Verfolgung von Prozessaufzeichnungen können Sie Ihre Biegemaschine für zukünftige Durchläufe kalibrieren. Sie protokollieren die Leitungsidentität und den Kalibrierungsverlauf, um Standards wie ASME B31.3 zu erfüllen. Detaillierte Protokolle ermöglichen es Ihnen, mit Ihrem Biegegerät präzise Formen für jedes neue Rohr zu wiederholen.

FAQ

Wie verhindert man innere Abflachungen beim Biegen dünnwandiger Rohre?

Sie führen vor dem Biegen einen flexiblen Dorn in Ihr Rohr ein. Positionieren Sie die Flexkugeln genau am Biegetangentenpunkt. Der Dorn stützt die Innenwände bei der Krafteinleitung. Diese interne Stütze hält Ihre Pfeife rund und hält die Ovalität innerhalb von 3 %.

Wie viel Rückfederungszuschlag sollten Sie für Edelstahl hinzufügen?

Edelstahl 304 hat eine hohe Streckgrenze. Sie müssen den Biegewinkel um 2° bis 3° anpassen, um Materialsprünge auszugleichen. Überprüfen Sie Ihren Biegewinkel immer mit einem digitalen Winkelmesser, um die Präzision innerhalb einer Toleranz von ±0,5° zu halten.

Welche Formgröße sollten Sie für elektrische Rohrbiegeautomaten wählen?

Wählen Sie eine Matrize, die genau zu Ihrem Rohraußendurchmesser passt. Fortschrittliche Geräte von Herstellern wie GMACC Machinery verwenden tiefere, unverlierbare Lippenrillen. Die Abstimmung auf Ihre Matrizennut schützt die äußere Rohroberfläche und hält die Wandverdünnung unter 10 % bis 15 %.

Wie berechnet man die Startmarke für einen 90-Grad-Stummel?

Subtrahieren Sie Ihren Biegeaufnahmewert von der gesamten Ziel-Stummelhöhe. Für ein 1/2-Zoll-EMT-Rohr mit einer gewünschten Höhe von 10 Zoll subtrahieren Sie den standardmäßigen 5-Zoll-Stutzenversatz. Platzieren Sie Ihre Startmarkierung genau 5 Zoll vom Leitungsende entfernt.
