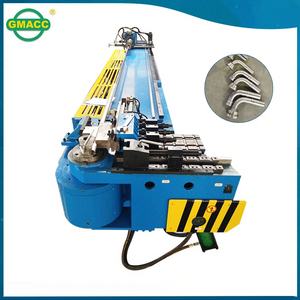

Automatische Rohrbiegemaschine GM-SB-114CNC

Verfügbarkeitsstatus:
Menge:

Maschinencharakteristik

Die Serie wurde insbesondere an die Anforderungen des professionellen Weltmarktes angepasst. Alle Teile, Strukturen und Charaktere entsprechen dem Standard des Maschinenbaus aus Europa. Unsere Berufserfahrung und Zeichnungspläne für Elektro, Elektronik, Hydraulik und Mechanik von bekannten Unternehmen führen zur Aufrüstung der Maschinensysteme auf genaue und attraktive Leistung.

Die Einkopf-Rohrbiegemaschine der GM-SB-CNC-Serie mit numerischer Steuerung ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, die in Maschine, Hydraulik und Elektrizität integriert ist. Diese Serie verfügt über ein Bildschirm-Touchscreen-Bedienfeld, über das verschiedene Biegedaten und -reihenfolgen eingegeben, gespeichert und angezeigt werden können. Y, B, C drei Bewegungskoordinaten unter Präzisionssteuerung durch Industriecomputer können vollautomatisches Ein- oder Ausschalten des Dorns schnelles Biegen realisieren, CNC-Maschine auch mit erweiterten Funktionen, wie Komponenten Biegefeder-Rückfederungskompensation, Fehler Selbstdiagnose Alarm, Speicher Nach dem Ausschalten machen fortschrittliche Technologie, hohe Automatisierungszuverlässigkeit und integriertes Design die CNC-Rohrbiegemaschine zur weltweit erstklassigen Rohrbearbeitungsmaschine.


Technischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

114 * 8

Rostfreier Stahl

mm

114 * 6

Leichtlegierungsgeglühtes Rundrohr

mm

114 * 10

Vierkantrohr aus Flussstahl

mm

90 * 90 * 6

Rechteckrohr aus Flussstahl

mm

90 * 85 * 6

Rundstahl aus Flussstahl

mm

55

Quadratische Massivstange aus Flussstahl

mm

50 * 50

Mindest. Biegungsradius

mm

40

Max. Biegeradius (Standard)

mm

450

Kopfüberhang (in der Biegemitte)

mm

500

Kopfhöhe (in der Biegemitte)

mm

720

Biegemittelhöhe (vom Boden)

mm

1235

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

70

Einstellbarer Hub der Klemmung

mm

0-150

Schulterverstellbarer Hub

mm

500

Dornrückzug einstellbarer Hub

mm

0-200

Max. Biegewinkel

°

190 °

Durch effektive Distanz

mm

4200

Biegegeschwindigkeit (max.)

° / Sek

20

Max. Drehzahl (Achse Z)

° / Sek

160

Max. Schaltgeschwindigkeit (Achse X.)

mm / s

500

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

System Motorleistung

KW

15

Hydraulikpumpenvolumen

L

45

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

5200 * 1350 * 1250

Maschinengewicht

T

5.5


Konfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Deutschland Siemens (BEIDE) oder Runmali

Hydraulische Pumpe

Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan Shanghong (Importiert)

Zylinder

Shanghai Qifan

Touchscreen

Taiwan Weinview (Importiert)

SPS

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schalten Sie die Stromversorgung ein

Taiwan Mingwei

Schütz

Deutscher SCHNEIDER

Transformator

Wuxi Xinyu


Biegeproben

图片 2

Werkzeugmuster

图片 2
