Produktbeschreibung

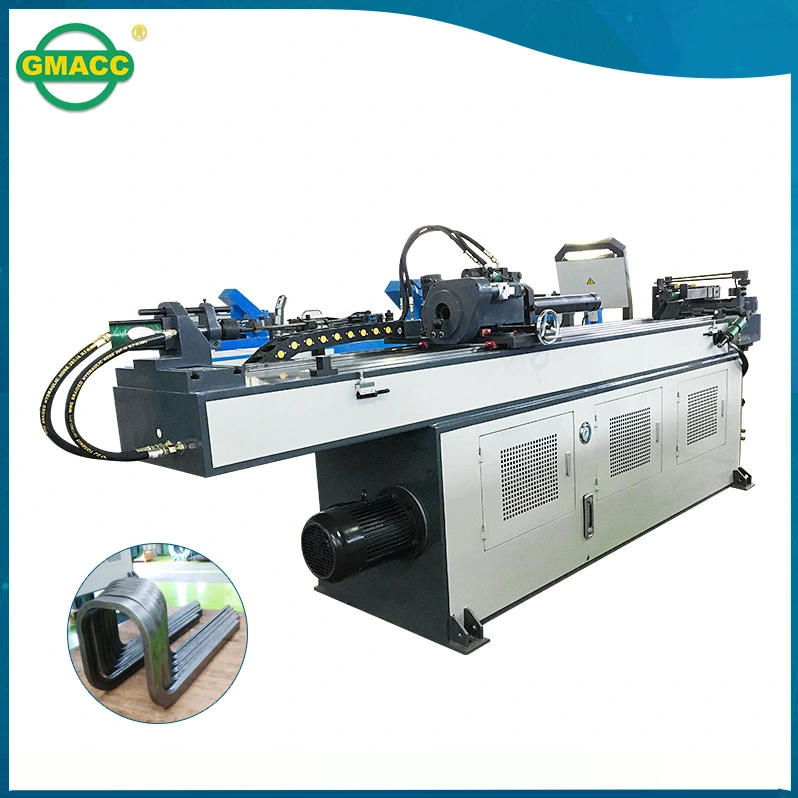

Die Einkopf-Rohrbiegemaschine der GM-SB-50CNC-Serie mit numerischer Steuerung ist das Produkt aus der Kombination mit unserer Technologie und fortschrittlicher italienischer Technologie, integriert in Maschine, Hydraulik und Elektrizität. Diese Serie verfügt über ein Bildschirm-Touchscreen-Bedienfeld, über das verschiedene Biegedaten und -reihenfolgen eingegeben, gespeichert und angezeigt werden können. Y, B, C Drei Bewegungskoordinaten unter präziser Steuerung durch einen Industriecomputer können ein vollautomatisches Ein- oder Ausschalten des Dorns beim schnellen Biegen realisieren. Die CNC-Maschine verfügt auch über erweiterte Funktionen, wie z nach dem Ausschalten automatische Schmierung und Sicherheitsschutz. Die Rohrdrehung (B-Achse) und die Rohrzufuhr (Y-Achse) werden beide vom Servomotor angetrieben. Das Rohrbiegen (C-Achse) erfolgt zylinderhydraulisch.
| Name | Einheit | Parameter |
| Rundstahlrohr | mm | 50 * 2 |
| Biegeradiusbereich | mm | 20-250 |
| Max. Biegewinkel | ° | 190 ° |
| Biegegeschwindigkeit | ° / Sek | 45 |
| Drehgeschwindigkeit | ° / Sek | 200 |
| Vorschubgeschwindigkeit | mm / s | 1000 |
| Biegepräzision | ° | ± 0,10 |
| Präzision drehen | ° | ± 0,10 |
| Fütterungspräzision | ° | ± 0,10 |
| Servomotor drehen | kW | 0.75 |
| Servomotorleistung speisen | kW | 0.75 |
| Obwohl effektive Entfernung | mm | 3500 |
| System Motorleistung | kW | 5.5 |
| Max. Druck | Mpa | 16 |
| Ölpumpen-Fördervolumen | L | 17 |
| L * B * H (Verpackungsdimension) | mm | 4500 * 1100 * 1600 |
| Gewicht | T | 2.5 |
| Name | Hersteller |
| Hydraulischer Motor | Suzhou Runmali |
| Hydraulische Pumpe | Wuxi Tuoli |
| Hydraulikventil | Japan Yuken (Importiert) |
| Ölwegbrett | Suzhou Boguan |
| Zylinder | Shanghai Qifan |
| Ölschlauch | Suzhou Kejia |
| Touchscreen | Taiwan Weinview (Importiert) |
| SPS | Japan Mitsubishi (Importiert) |
| Servomotor | Japan Mitsubishi (Importiert) |
| Winkelregler | Japan Nemicon (Importiert) |
| Schalten Sie die Stromversorgung ein | Wenzhou Changxing |
| Schütz | Deutscher SCHNEIDER (Importiert) |
