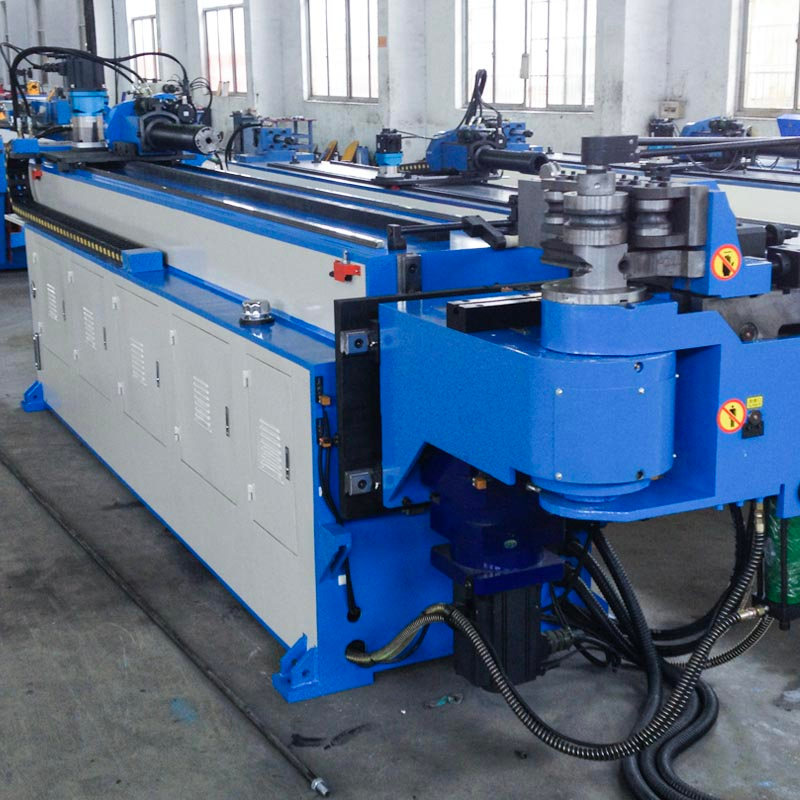

GM-SB-50CNC-4A-2SV Vollautomatische numerische Steuerung

Menge:

Maschinencharakteristik

Die CNC-Einzelkopfbiegemaschine der Serie GM-SB-50CNC ist ein Produkt, das unsere Technologie mit fortschrittlicher italienischer Technologie kombiniert, die mit maschineller, hydraulischer und elektrischer Leistung kombiniert wird. Diese Serie verwendet ein Bildschirm-Touchscreen-Bedienfeld, auf dem verschiedene Biegedaten und Bewegungskoordinaten der Sequenzen Y, B und C unter präziser Steuerung durch einen Industriecomputer eingegeben, gespeichert und angezeigt werden können. Dies ermöglicht das vollautomatische Öffnen oder Schließen des Dorns beim schnellen Biegen des Dorns (CNC) Die Maschine verfügt außerdem über erweiterte Funktionen wie die Kompensation des Rückpralls von Teilbiegungen, den Fehler-Selbstdiagnosealarm, die Speicherung von Stromausfällen, die automatische Schmierung und den Sicherheitsschutz usw. Die Maschine übernimmt das Biegen, Zuführen, Drehen und Formen von Servomotoren und kann genau und schnell gebogen werden Zwei verschiedene Radien des Rohrs und eine Druckbiegefunktion können einen großen Radius des Rohrs biegen. Professionelle, vollautomatische Hochgeschwindigkeits-Biegemaschine.

Technischer Hauptparameter

Name

Einheit

Parameter

Max Draw Biegedurchmesser

mm

50 * 2

Biegeradiusbereich zeichnen

mm

20-250

Rollender Biegeradiusbereich

mm

6D-∞

Radius Unterschied zwischen zwei Schichten

mm

50

Kopfüberhang (in der Biegemitte)

mm

600

Kopfhöhe (in der Biegemitte)

mm

400

Biegemittelhöhe (vom Boden)

mm

960

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

50

Einstellbarer Hub der Klemmung

mm

0-90

Schulterverstellbarer Hub

mm

256

Dornrückzug einstellbarer Hub

mm

0-76

Max. Biegewinkel

°

190 °

Durch effektive Distanz

mm

3200

Biegegeschwindigkeit (max.)

° / Sek

160

Max. Drehzahl (Achse Z)

° / Sek

200

Max. Vorschubgeschwindigkeit (Achse X.)

mm / s

1000

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

Biegen des Servomotors

KW

5.5

Rotation Servomotor Leistung

KW

0.75

Servomotorleistung einspeisen

KW

3

Die Shifting Servo Motor Power

KW

0.75

Hydraulische Motorleistung

KW

4

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

4500 * 800 * 1300

Maschinengewicht

T

2.5


Konfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Deutschland Siemens (Beide) oder Runmali

Hydraulische Pumpe

Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan Shanghong (Importiert)

Zylinder

Shanghai Qifan

Touchscreen

Taiwan Weinview (Importiert)

SPS

Japan Mitsubishi (Importiert)

Servomotor

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schalten Sie die Stromversorgung ein

Taiwan Mingwei

Schütz

Deutscher SCHNEIDER

Transformator

Wuxi Xinyu


Werkzeugmuster

图片 2
