Haben Sie sich jemals gefragt, wie Metallrohre ohne Beschädigung perfekt gebogen werden? Rohrbiegemaschinen machen es möglich. Sie sind in vielen Branchen für die präzise und effiziente Formung von Rohren von entscheidender Bedeutung. In diesem Beitrag erfahren Sie, was eine Rohrbiegemaschine ist, wie sie funktioniert und warum sie in der modernen Fertigung unverzichtbar ist.

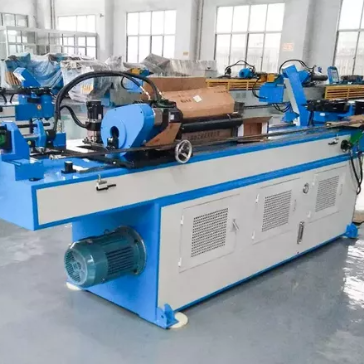

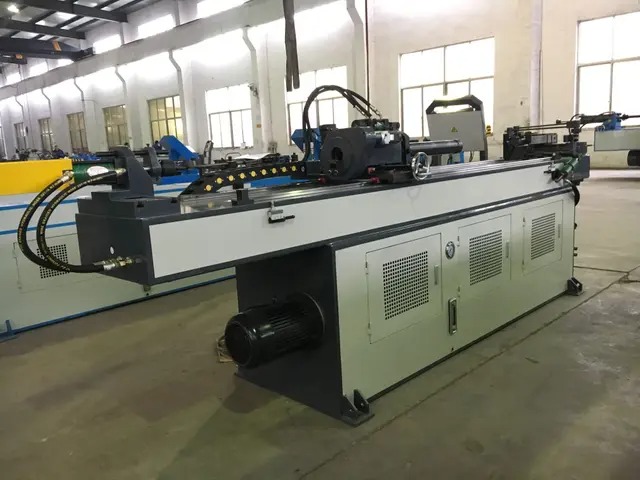

Rohrbiegemaschinen dienen dazu, Metallrohre oder Rohre in bestimmte Winkel oder Kurven zu formen, ohne das Material zu beschädigen. Sie üben eine kontrollierte Kraft aus, um das Rohr um ein geformtes Werkzeug, eine sogenannte Matrize, zu biegen und stellen so sicher, dass das Rohr seine Festigkeit und Form beibehält.
Im Kern biegt eine Rohrbiegemaschine ein Rohr, indem sie es fest einspannt und es dann dazu zwingt, der Kontur einer Biegematrize zu folgen. Wenn sich das Rohr biegt, dehnt sich die Außenwand aus, während die Innenwand zusammengedrückt wird. Ohne angemessene Unterstützung kann es zu Knicken, Faltenbildung oder Zusammenbruch kommen.
Die Maschine unterstützt das Rohr während des gesamten Prozesses, um diese Probleme zu vermeiden. Es hält das Rohr an Ort und Stelle und übt sanft Kraft aus, um den gewünschten Biegeradius und -winkel zu erreichen.
Mehrere Teile arbeiten zusammen, um eine sanfte, präzise Biegung zu gewährleisten:
Biegematrize: Die Kernkomponente, die den Biegeradius festlegt. Beim Biegen umschlingt das Rohr diese Matrize.
Klemmmatrize: Hält das Rohr fest an der Biegematrize, um ein Verrutschen zu verhindern.
Druckmatrize: Stützt die Außenfläche des Rohrs, während es sich durch die Biegung bewegt, und hält es vor und nach der Biegung gerade.
Wiper-Matrize: Am Innenradius der Biegung positioniert, verhindert sie Falten, indem sie die komprimierende Innenwand unterstützt.
Dorn: Ein Werkzeug, das beim Biegen in das Rohr eingeführt wird. Es bietet inneren Halt, insbesondere bei dünnwandigen Rohren oder engen Bögen, und verhindert so ein Einsturz oder eine Verformung.
Manuelle Rohrbieger: Diese basieren auf der körperlichen Anstrengung des Bedieners mithilfe von Hebeln und einfachen Matrizen. Sie eignen sich für Rohre mit kleinem Durchmesser und Arbeiten mit geringem Volumen, es mangelt ihnen jedoch an Präzision und Wiederholgenauigkeit.
Industrielle Rohrbiegemaschinen: Angetrieben durch hydraulische oder elektrische Servos bieten diese Maschinen mehr Kraft, Kontrolle und Genauigkeit. Sie können größere Rohre und komplexe Biegungen handhaben und sind häufig mit CNC-Steuerungen für Automatisierung und Konsistenz ausgestattet.
Beim Biegen wird die Außenwand des Rohres gedehnt und die Innenwand gestaucht. Ohne Unterstützung führt dies zu:
Knicken: Scharfe Falten oder Biegungen, die das Rohr schwächen.
Faltenbildung: Die Innenseite knittert aufgrund der Kompression.
Kollabieren: Abflachung oder Verformung des Rohrquerschnitts.
Rohrbiegemaschinen verwenden eine Kombination aus Klemm-, Druck- und Abstreifwerkzeugen zusammen mit Dornen, um die Form des Rohrs beizubehalten. Der Klemmstempel verhindert ein Abrutschen, der Druckstempel stützt die Außenwand und der Abstreifstempel glättet die Innenwand. Dorne bieten internen Halt, um das Rohr rund zu halten, insbesondere bei engen Biegungen oder dünnen Materialien.
Hinweis: Die Wahl der richtigen Kombination von Matrizen und Dornen ist entscheidend, um Fehler zu vermeiden und qualitativ hochwertige Biegungen bei unterschiedlichen Rohrmaterialien und -dicken sicherzustellen.
Rohrbiegemaschinen unterscheiden sich in Leistung, Automatisierung, Genauigkeit und Produktionskapazität. Die richtige Wahl hängt von der Rohrgröße, der Komplexität der Biegung, dem Ausgangsvolumen und den Toleranzanforderungen ab.
Maschinentyp | Betrieb | Hauptvorteile | Einschränkungen | Typische Anwendungen |
|---|---|---|---|---|
Manueller Rohrbieger | Verwendet Handkraft und mechanische Hebelwirkung | Tragbar, einfach und erschwinglich | Begrenzte Leistung, Genauigkeit und Wiederholbarkeit | Sanitär- und Elektroinstallationen sowie gelegentliche Reparaturen |
Hydraulischer Rohrbieger | Verwendet hydraulischen Druck, um Biegekraft auszuüben | Behandelt dickere Wände und größere Rohre mit gleichmäßiger Kraft | Langsamere Zyklen und regelmäßige Wartung der Hydraulik | Strukturfertigung und allgemeine Werkstattproduktion |
NC-Rohrbieger | Steuert die Biegewinkel automatisch, während Vorschub und Drehung manuell erfolgen | Bessere Wiederholgenauigkeit bei moderater Investition | Begrenzte Automatisierung und komplexe Biegefähigkeit | Kleine und mittlere Produktionsserien |
CNC-Rohrbieger | Steuert automatisch Biegen, Vorschub und Drehung | Hohe Genauigkeit, schnelle Ausgabe und konsistente komplexe Biegungen | Höhere Anschaffungskosten und Programmieranforderungen | Automobil, Luft- und Raumfahrt, Möbel und Massenproduktion |
Rollenbieger | Verwendet Rollen, um allmähliche Kurven zu bilden | Erzeugt Biegungen mit großem Radius und begrenzter Verformung | Für enge oder scharfe Kurven ungeeignet | Handläufe, Bögen, Rahmen, Spulen und Strukturabschnitte |
Manuelle und hydraulische Maschinen eignen sich für einfachere Arbeiten oder Arbeiten mit geringerem Volumen. NC-Maschinen sorgen für eine Teilautomatisierung, während CNC-Systeme eine komplexe Produktion mit hohen Stückzahlen unterstützen. Rollbieger sind die beste Wahl für glatte Kurven mit großem Radius.
Rohrbiegemaschinen spielen in vielen Branchen eine entscheidende Rolle. Sie ermöglichen es Herstellern, präzise, langlebige und funktionale gebogene Rohre herzustellen, die wesentliche Komponenten in einer Vielzahl von Produkten und Systemen sind. Hier ist ein genauerer Blick auf die wichtigsten Branchen, die auf Rohrbiegemaschinen angewiesen sind, und auf deren Einsatz.
Im Automobilbau formen Rohrbiegemaschinen Abgassysteme, Kraftstoffleitungen und Strukturteile wie Überrollkäfige und Fahrwerkskomponenten. Präzision ist hier von entscheidender Bedeutung, da gebogene Rohre fest in komplexe Baugruppen passen müssen, ohne Undichtigkeiten oder strukturelle Schwachstellen. CNC-Rohrbieger stellen diese Teile häufig her, um Genauigkeit und Wiederholbarkeit zu gewährleisten und so die Fahrzeugleistung und -sicherheit zu verbessern.
Maschinenbauingenieure nutzen Rohrbiegemaschinen zur Herstellung von Komponenten für Industriemaschinen und Hydrauliksysteme. Gebogene Rohre dienen als Leitungen für Flüssigkeiten und Gase oder als Strukturelemente in Maschinen. Die Möglichkeit, komplexe Biegungen herzustellen, ohne das Rohr zu schwächen, ermöglicht kompaktere und effizientere Maschinenkonstruktionen. Besonders hydraulische Systeme profitieren von glatten Bögen, die den Druckverlust reduzieren und Undichtigkeiten verhindern.
Im Möbelbau bilden gebogene Metallrohre Gestelle für Stühle, Tische und dekorative Strukturen. Sowohl Ästhetik als auch strukturelle Integrität sind wichtig. Rohrbiegemaschinen helfen Herstellern dabei, glatte, gleichmäßige Kurven zu erzeugen, die das Design und die Festigkeit von Metallmöbeln verbessern. CNC-Maschinen ermöglichen die Herstellung komplexer, mehrfach gebogener Teile, die sowohl funktionellen als auch künstlerischen Anforderungen gerecht werden.
In landwirtschaftlichen Geräten sind häufig gebogene Rohre für Strukturstützen, Rahmen und Hydraulikleitungen enthalten. Diese Teile müssen rauen Umgebungen und starker Beanspruchung standhalten. Mit Rohrbiegemaschinen können Hersteller langlebige Komponenten herstellen, die genauen Spezifikationen entsprechen, wodurch die Zuverlässigkeit der Ausrüstung und die einfache Montage verbessert werden.
Im Metallbau bilden gebogene Rohre rohrförmige Strukturen wie Geländer, Handläufe und architektonische Elemente. Die Möglichkeit, Biegungen mit großem Radius oder komplexe Formen zu erstellen, erhöht sowohl die Sicherheit als auch die optische Attraktivität. Hier werden häufig Rollbieger eingesetzt, um glatte, geschwungene Kurven für architektonische Anwendungen zu erzeugen. Konsistenz und Qualität sind unerlässlich, um Bauvorschriften und Designstandards zu erfüllen.
Heizungs-, Lüftungs-, Klimatisierungs- (HLK) und Flüssigkeitsleitungssysteme sind in hohem Maße auf gebogene Rohre für Rohrleitungen, Rohrleitungsnetze und Anschlüsse angewiesen. Sanfte Biegungen tragen dazu bei, einen effizienten Luft- oder Flüssigkeitsstrom aufrechtzuerhalten und so Energieverluste und Lärm zu reduzieren. Rohrbiegemaschinen stellen diese Komponenten schnell und präzise her und unterstützen so umfangreiche Installationen und Wartungsarbeiten.
Tipp: Berücksichtigen Sie bei der Auswahl einer Rohrbiegemaschine für Ihre Branche die spezifischen Rohrgrößen, Materialien und Biegekomplexitäten, die Ihre Anwendungen erfordern, um optimale Leistung und Kosteneffizienz sicherzustellen.
Rohrbiegemaschinen verbessern die Produktionsqualität, -geschwindigkeit und -effizienz. Sie reduzieren außerdem Abfall und Herstellungskosten.
Vorteil | Einfache Erklärung |
|---|---|
Hohe Genauigkeit | Steuert Biegewinkel und Radien für konsistente Ergebnisse |
Weniger Abfall | Reduziert Falten, Knicke und Fehlbiegungen |
Schnellere Produktion | Erzeugt schnell wiederholte Biegungen mit weniger manuellem Aufwand |
Stärkere Teile | Erstellt durchgehende Rohre mit weniger Verbindungen und Schweißnähten |
Niedrigere Kosten | Reduziert Schneid-, Schweiß-, Montage- und Inspektionsarbeiten |
Besseres Aussehen | Erzeugt glatte, saubere Kurven |
Flexible Designs | Erstellt komplexe Formen für verschiedene Anwendungen |
Diese Vorteile machen Rohrbiegemaschinen nützlich in der Automobil-, Luft- und Raumfahrt-, Möbel-, Bau- und Industriefertigung.
Das Rohrbiegen umfasst mehrere Methoden, die jeweils für unterschiedliche Rohrformen, Materialien und Biegeanforderungen geeignet sind. Das Verständnis dieser Prozesse hilft bei der Auswahl der richtigen Technik hinsichtlich Qualität, Effizienz und Kosteneffizienz.
Das Rotationsziehbiegen ist eine der genauesten Biegemethoden. Das Rohr wird an einer Biegematrize festgeklemmt, die sich dreht, um die Biegung zu formen. Bei dieser Methode wird eine Reihe von Matrizen verwendet, darunter eine Klemmmatrize, eine Druckmatrize und eine Abstreifmatrize, um das Rohr zu stützen und Defekte wie Falten oder Knicke zu verhindern.
Es ist ideal für Biegungen mit engen Radien und komplexen Formen, die häufig in Automobilabgassystemen, Hydraulikleitungen und Möbelrahmen verwendet werden. Die Präzision des Rotationsziehbiegens sorgt für gleichmäßige Winkel und Radien und eignet sich somit perfekt für hochwertige Produktionsläufe.
Beim Pressbiegen wird das Rohr mit einer hydraulischen Presse gegen eine geformte Matrize gedrückt. Das Rohr wird gebogen, um sich der Kontur der Matrize anzupassen. Dieses Verfahren ist einfacher, aber weniger präzise als das Rotationsziehbiegen.
Es wird häufig für Biegungen mit großem Radius verwendet oder wenn eine leichte Verformung akzeptabel ist. Typische Anwendungen sind Baustahlbauteile oder Rohre mit großem Durchmesser, bei denen das ästhetische Finish weniger wichtig ist.
Beim Rollbiegen werden drei Rollen verwendet, um das Rohr schrittweise zu biegen. Das Rohr läuft durch verstellbare Rollen, die Druck ausüben und so sanfte, geschwungene Biegungen mit großen Radien erzeugen.
Diese Technik verursacht eine minimale Querschnittsverformung und bewahrt die Rohrintegrität. Es wird häufig in architektonischen Strukturen, Handläufen und Rohrgerüsten verwendet, bei denen sanfte Kurven über große Längen erforderlich sind.
Beim Induktionsbiegen wird ein örtlich begrenzter Rohrabschnitt mithilfe einer Induktionsspule erwärmt. Der erhitzte Bereich wird biegsam und kann mit kontrollierter Kraft gebogen werden. Nach dem Biegen kühlt das Rohr ab und behält seine neue Form.
Dieses Verfahren eignet sich für dickwandige Rohre oder große Durchmesser, bei denen beim Kaltbiegen die Gefahr von Rissen oder übermäßiger Verformung besteht. Branchen wie die Petrochemie und die Energieerzeugung nutzen das Induktionsbiegen für Rohrleitungen und Strukturbauteile.
Dorne sind innere Stützen, die beim Biegen in Rohre eingeführt werden. Sie tragen dazu bei, die Form des Rohrs beizubehalten, indem sie ein Zusammenfallen, Faltenbildung oder übermäßiges Ausdünnen verhindern, insbesondere bei dünnen Wänden oder engen Biegungen.
Zu den verschiedenen Dorntypen gehören Steckdorne, Kugeldorne und Formdorne, die jeweils für spezifische Biegekomplexitäten geeignet sind.
Biegefedern sind flexible Werkzeuge, die beim manuellen Biegen in Rohre eingesetzt werden, um die Wände zu stützen und ein Abflachen zu verhindern. Sie kommen häufig bei Kupfer- oder PVC-Rohren mit kleinem Durchmesser im Sanitärbereich vor.
Verpackungsmethoden füllen das Rohr innen, um es beim Biegen zu stützen:
Eispackung: Das Rohr wird mit einer Wasserlösung gefüllt, gefroren und dann kalt gebogen. Der gefrorene Kern stützt die Rohrwände und verhindert so Verformungen. Wird für feine Biegungen verwendet, beispielsweise bei Musikinstrumenten.
Pitch Packing: Eine ältere Methode, bei der Pech zum Füllen des Rohrs verwendet wird. Es bot guten Halt, war aber schwer zu reinigen und mittlerweile größtenteils veraltet.
Sandpackung: Feiner Sand füllt das Rohr, das dann erhitzt und gebogen wird. Der Sand widersteht einer Verformung im Inneren und behält so die Integrität des Querschnitts bei. Wird für Warmbiegeprozesse wie Warmbrammenumformung verwendet.
Tipp: Wählen Sie Biegetechniken und interne Stützen basierend auf Rohrmaterial, Wandstärke und Biegeradius, um Fehler zu minimieren und hochwertige Biegungen sicherzustellen.
Rohrbiegemaschinen sind für die präzise und effiziente Formung von Metallrohren in der modernen Fertigung unerlässlich. Sie reduzieren Abfall, verbessern die Qualität und beschleunigen die Produktion. Die Investition in die richtige Technologie steigert die Kosteneinsparungen und die Produkthaltbarkeit. Unternehmen sollten ihre Bedürfnisse sorgfältig prüfen und Experten konsultieren, um optimale Lösungen zu finden. Zhangjiagang King Macc bietet fortschrittliche Rohrbiegemaschinen, die Genauigkeit und Zuverlässigkeit bieten und Unternehmen dabei helfen, ihre Produktivität zu steigern und Industriestandards zu erfüllen. Nutzen Sie ihr Fachwissen, um Ihre Fertigungsprozesse effektiv zu verbessern.
A: Eine Rohrbiegemaschine ist eine Ausrüstung, die dazu dient, Metallrohre oder Rohre mithilfe von Matrizen und kontrollierter Kraft in bestimmte Winkel oder Kurven zu formen, ohne sie zu beschädigen.
A: Es verwendet Klemm-, Druck- und Abstreifmatrizen sowie Dorne, um das Rohr beim Biegen innen und außen zu stützen und so Knicken, Faltenbildung und Zusammenbruch zu verhindern.
A: CNC-Maschinen bieten eine höhere Präzision, Automatisierung und Wiederholbarkeit und sind im Vergleich zu manuellen Rohrbiegemaschinen ideal für komplexe Biegungen und die Produktion großer Stückzahlen.
A: Der Preis hängt vom Maschinentyp (manuell, hydraulisch, CNC), der Rohrgrößenkapazität, dem Automatisierungsgrad und den enthaltenen Werkzeugen oder Zubehörteilen ab.
A: Überprüfen Sie, ob die Matrize falsch eingestellt, das Werkzeug abgenutzt, der Dorn falsch verwendet oder der Spanndruck unzureichend ist, um Defekte wie Falten oder Knicke zu vermeiden.
