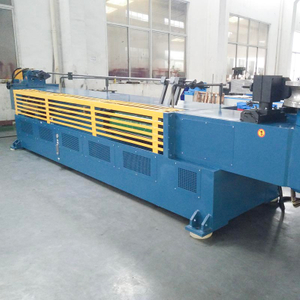

automatische CNC Aluminium Kaltrohrbiegemaschine

Menge:
  • GM-140CNC
  • GMACC
  • 8462219000

Maschinencharakteristik

4-Zoll-Auspuffbiegemaschine GM-SB-140CNC

Die Serie wurde insbesondere an die Anforderungen des professionellen Weltmarktes angepasst. Alle Teile, Strukturen und Charaktere entsprechen dem Standard des Maschinenbaus aus Europa. Unsere Berufserfahrung und Zeichnungspläne für Elektro, Elektronik, Hydraulik und Mechanik von bekannten Unternehmen führen zur Aufrüstung der Maschinensysteme auf genaue und attraktive Leistung.

Die CNC-Einzelkopfbiegemaschine der GM-SB-CNC-Serie ist eine Kombination unserer Technologie mit fortschrittlicher italienischer Technologie, die mit maschineller, hydraulischer und elektrischer Leistung kombiniert wird. Diese Serie verwendet ein Bildschirm-Touchscreen-Bedienfeld, über das verschiedene Biegedaten und -sequenzen eingegeben, gespeichert und angezeigt werden können. Y, B, C Drei Bewegungskoordinaten unter der präzisen Steuerung des Industriecomputers können ein vollautomatisches Öffnen und Schließen des Dorns oder ein Kuppeln des Dorns für schnelles Biegen erreichen. Die CNC-Maschine verfügt außerdem über erweiterte Funktionen wie die Kompensation des Rückpralls von Teilbiegungen, den Fehler-Selbstdiagnosealarm. Speicher automatische Automatikschmierung nach Stromausfall, Sicherheitsschutz. Fortschrittliche Technologie, hohe Automatisierungszuverlässigkeit und integriertes Design machen die CNC-Rohrbiegemaschine zu einer erstklassigen Rohrbearbeitungsmaschine.

Technischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

140*12

Rostfreier Stahl

mm

140*6

Leichtlegierungsgeglühtes Rundrohr

mm

140*14

Vierkantrohr aus Flussstahl

mm

110 *110 *3

Rechteckrohr aus Flussstahl

mm

115 *105*3

Rundstahl aus Flussstahl

mm

75

Quadratische Massivstange aus Flussstahl

mm

65*65

Mindest. Biegungsradius

mm

50

Max. Biegeradius (Standard)

mm

600

Kopfüberhang (in der Biegemitte)

mm

730

Kopfhöhe (in der Biegemitte)

mm

780

Biegemittelhöhe (vom Boden)

mm

1245

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

90

Einstellbarer Hub der Klemmung

mm

0-165

Schulterverstellbarer Hub

mm

500

Dornrückzug einstellbarer Hub

mm

0-260

Max. Biegewinkel

°

190 °

Thrdurch effektive Entfernung

mm

5200

Biegegeschwindigkeit (max.)

° / Sek

12

Max. Drehzahl (Achse Z)

° / Sek

120

Max.FutterGeschwindigkeit (Achse X.)

mm / s

400

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

Rotation Servomotor Leistung

KW

3

Servomotorleistung einspeisen

KW

3

SystemmotorLeistung

KW

18.5

HydraulikPumpe Volumen

L

45

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

6500 *2000 * 1350

Maschinengewicht

T

ÜBER 9

ØKonfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Deutschland SiemensBeideoder Runmali

Hydraulische Pumpe

YuciYuken/ Wuxi Tuoli

Hydraulikventil

Japan YukenImportiert

Ölwegbrett

Taiwan ShanghongImportiert

Zylinder

ShanghaiQifan

Touchscreen

TaiwanWeinviewImportiert)

SPS

Japan MitsubishiImportiert

Winkelregler

Japan NemiconImportiert

Schalten Sie die Stromversorgung ein

Taiwan Mingwei

Servomotor drehen / füttern

Japan MitsubishiImportiert

Transformator

Wuxi Xinyu

Schütz

Schneider

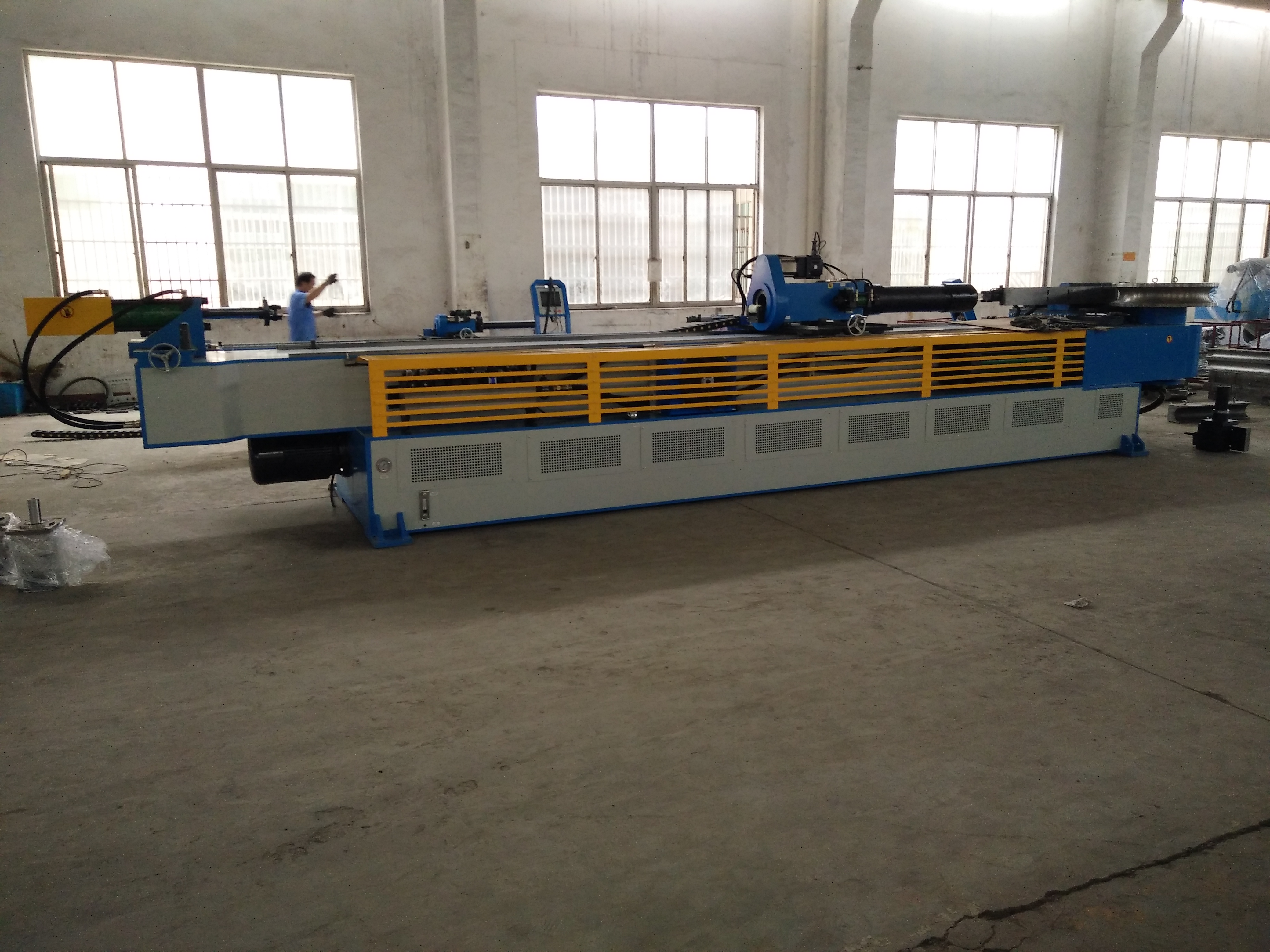

CNC-Rohrbiegemaschine

Technischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

* 140 * 12

Rostfreier Stahl

mm

* 140 * 6

Leichtlegierungsgeglühtes Rundrohr

mm

* 140 * 14

Vierkantrohr aus Flussstahl

mm

110 * 110 * 3

Rechteckrohr aus Flussstahl

mm

115 * 105 * 3

Rundstahl aus Flussstahl

mm

¢ 75

Quadratische Massivstange aus Flussstahl

mm

65 * 65

Mindest. Biegungsradius

mm

50

Max. Biegeradius (Standard)

mm

600

Kopfüberhang (in der Biegemitte)

mm

730

Kopfhöhe (in der Biegemitte)

mm

780

Biegemittelhöhe (vom Boden)

mm

1245

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

90

Einstellbarer Hub der Klemmung

mm

0-165

Schulterverstellbarer Hub

mm

500

Dornrückzug einstellbarer Hub

mm

0-260

Max. Biegewinkel

°

190 °

Durch effektive Distanz

mm

5200

Biegegeschwindigkeit (max.)

° / Sek

12

Max. Drehzahl (Achse Z)

° / Sek

120

Max. Vorschubgeschwindigkeit (Achse X.)

mm / s

400

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

Rotation Servomotor Leistung

KW

3

Servomotorleistung einspeisen

KW

3

System Motorleistung

KW

18.5

Hydraulikpumpenvolumen

L

45

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

6500 * 2000 * 1350

Maschinengewicht

T

ÜBER 9


Konfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Deutschland Siemens (Beide) oder Runmali

Hydraulische Pumpe

Yuci Yuken / Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan Shanghong (Importiert)

Zylinder

Shanghai Qifan

Touchscreen

Taiwan Weinview (Importiert)

SPS

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schalten Sie die Stromversorgung ein

Taiwan Mingwei

Servomotor drehen / füttern

Japan Mitsubishi (Importiert)

Transformator

Wuxi Xinyu

Schütz

Schneider


Biegeproben

图片 2

Werkzeugmuster

图片 2
