3D Auto Eisenrohrbiegemaschine GM-76CNC-2A-1S

Verfügbarkeitsstatus:
Menge:
  • GM-76CNC-2A-1S

  • GMACC

  • 8462219000

Produktbeschreibung

Einkopf-Schubkarre-Rohrbiegemaschine GM-76CNC-2A-1S


ØMaschineneigenschaften

GM-SB-76Die Einkopf-Rohrbiegemaschine der numerischen Steuerung der CNC-Serie ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, integriert in Maschine, Hydraulik und Elektrizität. Diese Serie verfügt über ein Bildschirm-Touchscreen-Bedienfeld, über das verschiedene Biegedaten und die Reihenfolge, Y, B, C und drei Koordinaten eingegeben, gespeichert und angezeigt werden können von Bewegungen, die von einem Industriecomputer präzise gesteuert werden, können ein vollautomatisches Ein- oder Ausschalten des schnellen Biegens des Dorns realisieren, eine CNC-Maschine auch mit erweiterten Funktionen, wie z. B. Biegefeder für Komponenten Rückkompensation, Fehler Selbstdiagnose Alarm, Speicher nach dem Ausschalten, automatische Schmierung und Sicherheitsschutz.

ØTechnischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

76*4

Rostfreier Stahl

mm

76*3

Leichtlegierungsgeglühtes Rundrohr

mm

76*6

Vierkantrohr aus Flussstahl

mm

60 *60 *3

Rechteckrohr aus Flussstahl

mm

65 *55*3

Rundstahl aus Flussstahl

mm

35

Quadratische Massivstange aus Flussstahl

mm

30*30

Mindest. Biegungsradius

mm

30

Max. Biegeradius (Standard)

mm

350

Kopfüberhang (in der Biegemitte)

mm

600

Kopfhöhe (in der Biegemitte)

mm

580

Biegemittelhöhe (vom Boden)

mm

1060

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

50

Einstellbarer Hub der Klemmung

mm

0-136

Schulterverstellbarer Hub

mm

300

Dornrückzug einstellbarer Hub

mm

0-136

Max. Biegewinkel

°

190 °

Thrdurch effektive Entfernung

mm

4000

Biegegeschwindigkeit (max.)

° / Sek

30

Max. Drehzahl (Achse Z)

° / Sek

160

Max.FutterGeschwindigkeit (Achse X.)

mm / s

800

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

Rotation Servomotor Leistung

KW

1.5

Servomotorleistung einspeisen

KW

1.5

SystemmotorLeistung

KW

7.5

HydraulikPumpe Volumen

L

23

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

4800 * 1200 * 1350

Maschinengewicht

T

ÜBER 3.5


ØKonfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Deutschland Siemens (Beide) oder Runmali

Hydraulische Pumpe

Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan ShanghongImportiert

Zylinder

ShanghaiQifan

Touchscreen

TaiwanWeinviewImportiert)

SPS

Japan Mitsubishi (Importiert)

Servomotor

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schütz

Deutscher SCHNEIDER

Transformator

Wuxi Xinyu

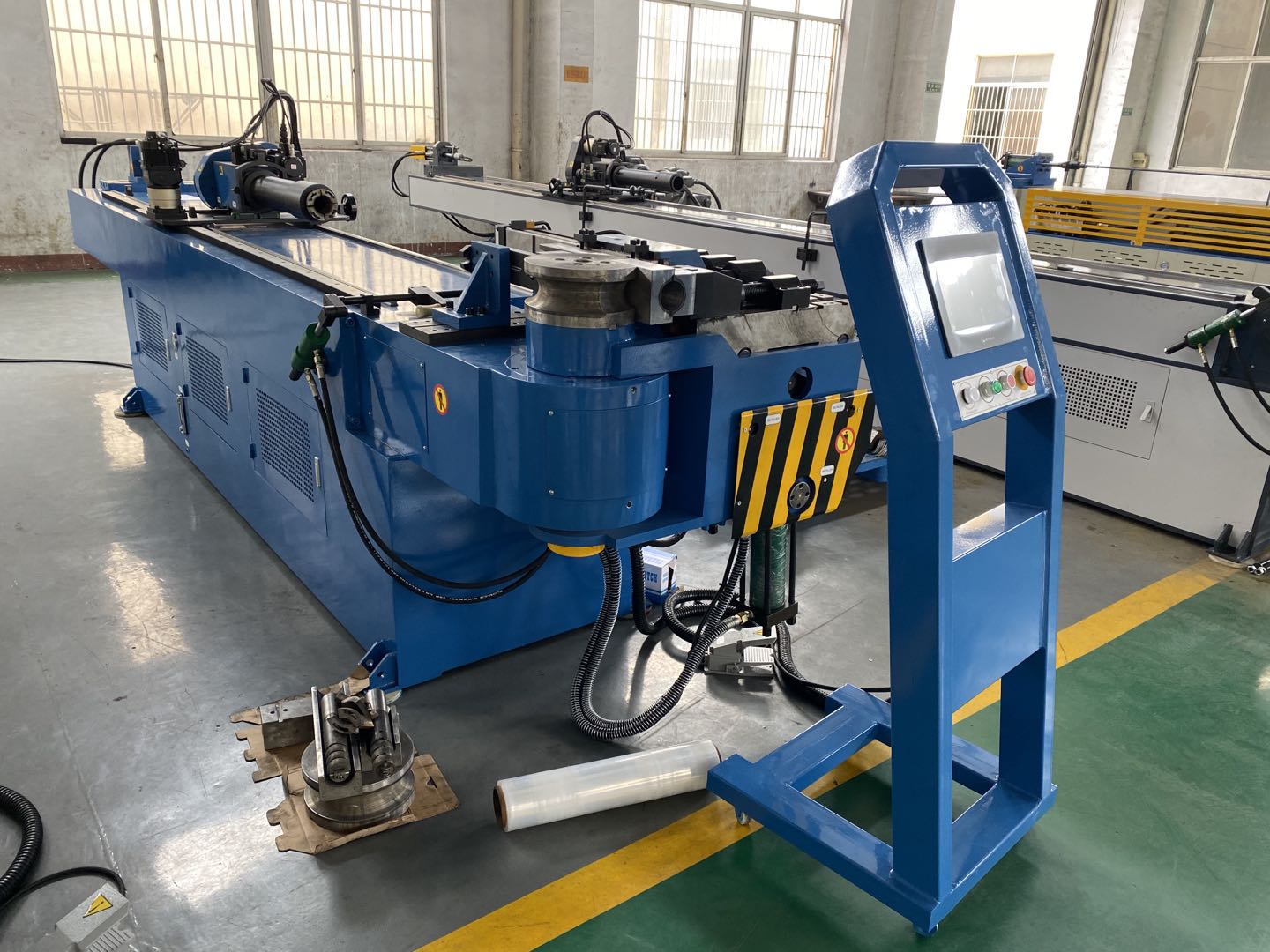

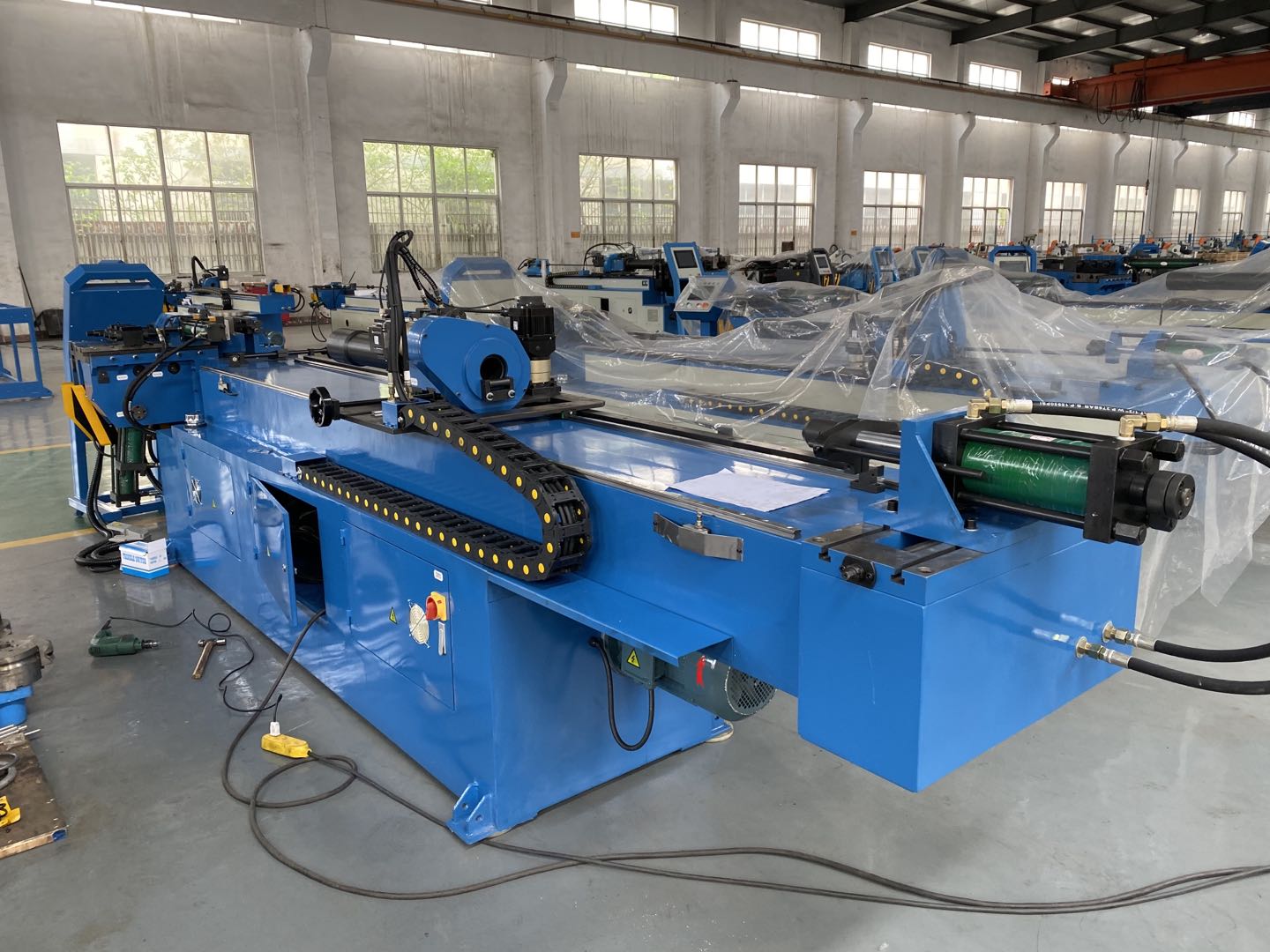

elektrische Rohrbiegemaschineelektrische Rohrbiegemaschine
