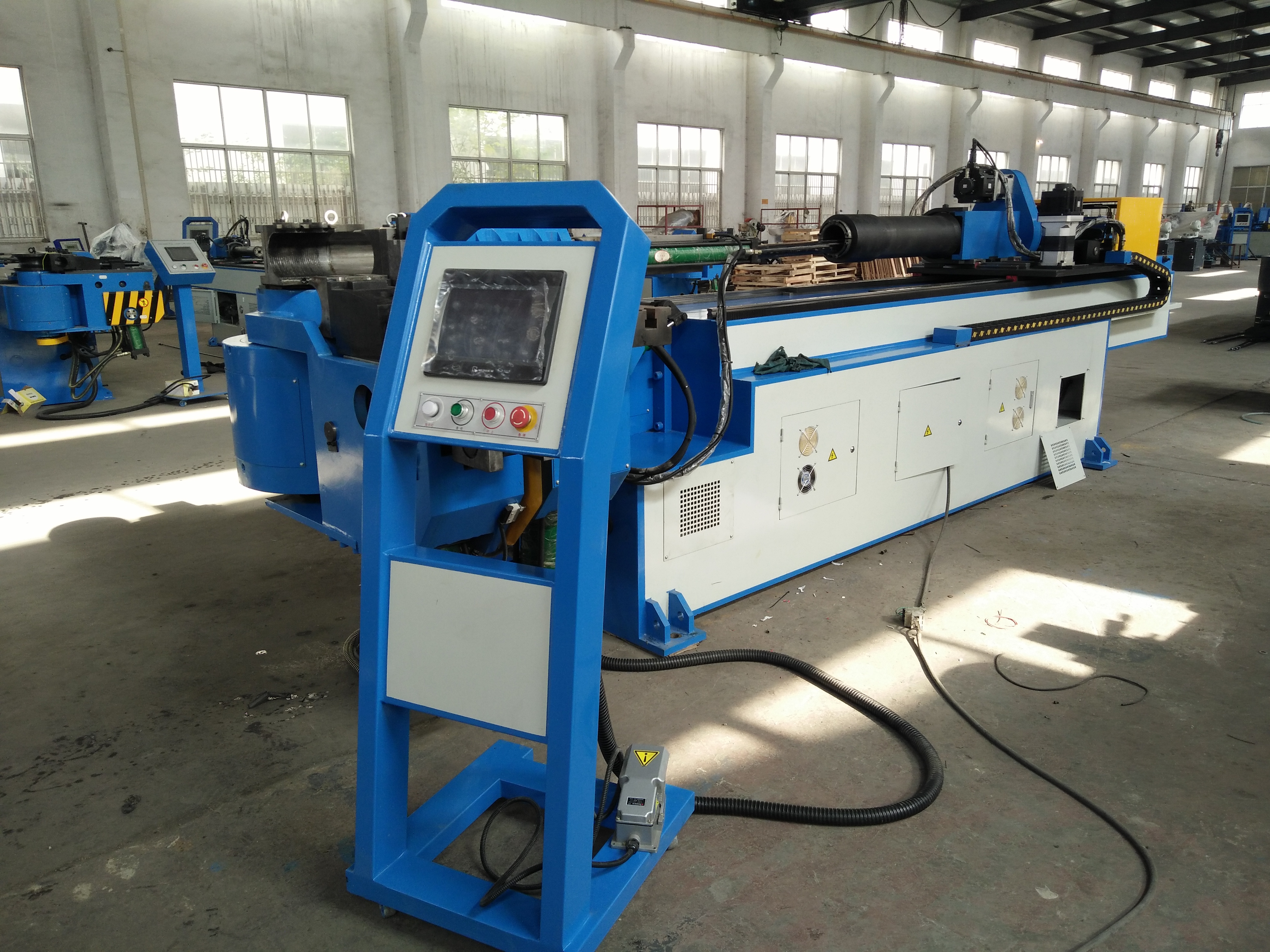

Heißkesselrohrbiegemaschine GM-SB-129CNC

Menge:
  • GM-129CNC-2A-1S
  • GMACC
  • 8462219000

Maschinencharakteristik

Heißkesselrohrbiegemaschine GM-SB-129CNC


ØMaschinencharakteristik

Die Serie wurde insbesondere an die Anforderungen des professionellen Weltmarktes angepasst. Alle Teile, Strukturen und Charaktere entsprechen dem Standard des Maschinenbaus aus Europa. Unsere Berufserfahrung und Zeichnungspläne für Elektro, Elektronik, Hydraulik und Mechanik von bekannten Unternehmen führen zur Aufrüstung der Maschinensysteme auf genaue und attraktive Leistung.

GM-SB-Die Einkopf-Rohrbiegemaschine der numerischen Steuerung der CNC-Serie ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, integriert in Maschine, Hydraulik und Elektrizität. Diese Serie verfügt über ein Bildschirm-Touchscreen-Bedienfeld, über das verschiedene Biegedaten und -reihenfolgen eingegeben, gespeichert und angezeigt werden können. Y, B, C drei Bewegungskoordinaten unter Präzisionssteuerung durch Industriecomputer können vollautomatisches Ein- oder Ausschalten des Dorns schnelles Biegen realisieren, CNC-Maschine auch mit erweiterten Funktionen, wie Komponenten Biegefeder-Rückfederungskompensation, Fehler Selbstdiagnose Alarm, Speicher nach dem Ausschalten automatische Schmierung und Sicherheitsschutz. Fortschrittliche Technologie, hohe Automatisierungszuverlässigkeit und integriertes Design machen die CNC-Rohrbiegemaschine zur weltweit erstklassigen Rohrbearbeitungsmaschine.

Technischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

129*10

Rostfreier Stahl

mm

129*6

Leichtlegierungsgeglühtes Rundrohr

mm

129*14

Vierkantrohr aus Flussstahl

mm

100 *100 *6

Meile Stahl rechteckiges Rohr

mm

105 * 95 * 6

Rundstahl aus Flussstahl

mm

65

Quadratische Massivstange aus Flussstahl

mm

55*55

Mindest. Biegungsradius

mm

50

Max. Biegeradius (Standard)

mm

550

Kopfüberhang (in der Biegemitte)

mm

500

Kopfhöhe (in der Biegemitte)

mm

720

Biegemittelhöhe (vom Boden)

mm

1235

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

80

Einstellbarer Hub der Klemmung

mm

0-150

Schulterverstellbarer Hub

mm

500

Dornrückzug einstellbarer Hub

mm

0-220

Max. Biegewinkel

°

190 °

Thrdurch effektive Entfernung

mm

4500

Biegegeschwindigkeit (max.)

° / Sek

15

Max. Drehzahl (Achse Z)

° / Sek

120

Max.FutterGeschwindigkeit (Achse X.)

mm / s

400

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

Rotation Servomotor Leistung

KW

3

Servomotorleistung einspeisen

KW

3

SystemmotorLeistung

KW

15

HydraulikPumpe Volumen

L

41

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

6000 *1800 * 1300

Maschinengewicht

T

ÜBER 7.5

ØKonfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Siemens (BEIDE) oder Runmali

Hydraulische Pumpe

Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan ShanghongImportiert

Zylinder

ShanghaiQifan

Touchscreen

TaiwanWeinviewImportiert)

SPS

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schalten Sie die Stromversorgung ein

Taiwan Mingwei

Servomotor drehen / füttern

Japan Mitsubishi (Importiert)

Schütz

Deutscher SCHNEIDERImportiert)

CNC-Rohrbiegemaschine

Technischer Hauptparameter

Name

Einheit

Parameter

Rundstahlrohr aus Flussstahl

mm

* 76 * 3

Mindest. Biegungsradius

mm

30

Max. Biegeradius (Standard)

mm

350

Kopfüberhang (in der Biegemitte)

mm

600

Kopfhöhe (in der Biegemitte)

mm

580

Biegemittelhöhe (vom Boden)

mm

1060

Max. Stangendurchgang innerhalb des P.O.B. Positionierer

mm

50

Einstellbarer Hub der Klemmung

mm

0-136

Schulterverstellbarer Hub

mm

300

Dornrückzug einstellbarer Hub

mm

0-136

Max. Biegewinkel

°

190 °

Durch effektive Distanz

mm

3800

Biegegeschwindigkeit (max.)

° / Sek

110

Max. Drehzahl (Achse Z)

° / Sek

160

Max. Vorschubgeschwindigkeit (Achse X.)

mm / s

800

Biegewinkel Präzision

°

± 0,10

Drehwinkel Präzision - Achse Z.

°

± 0,10

Schaltgenauigkeit - Achse X.

mm

± 0,10

Biegen des Servomotors

KW

7

Rotation Servomotor Leistung

KW

1

Servomotorleistung einspeisen

KW

3

System Motorleistung

KW

5.5

Hydraulikpumpenvolumen

L

19

Max. Druck

Mpa

16

L * B * H (Verpackungsdimension)

mm

5000 * 1200 * 1350

Maschinengewicht

T

ÜBER 3.8


Konfiguration des hydraulischen und elektronischen Steuerungssystems

Name

Hersteller

Hydraulischer Motor

Deutschland Siemens (Beide) oder Runmali

Hydraulische Pumpe

Wuxi Tuoli

Hydraulikventil

Japan Yuken (Importiert)

Ölwegbrett

Taiwan Shanghong (Importiert)

Zylinder

Shanghai Qifan

Ölschlauch

Zhejiang

Touchscreen

Taiwan Weinview (Importiert)

SPS

Japan Mitsubishi (Importiert)

Servomotor

Japan Mitsubishi (Importiert)

Winkelregler

Japan Nemicon (Importiert)

Schalten Sie die Stromversorgung ein

Taiwan MINGWEI

Schütz

Schneider


Werkzeugmuster
