GM-114CNC-2A-1S
GMACC
8462219000

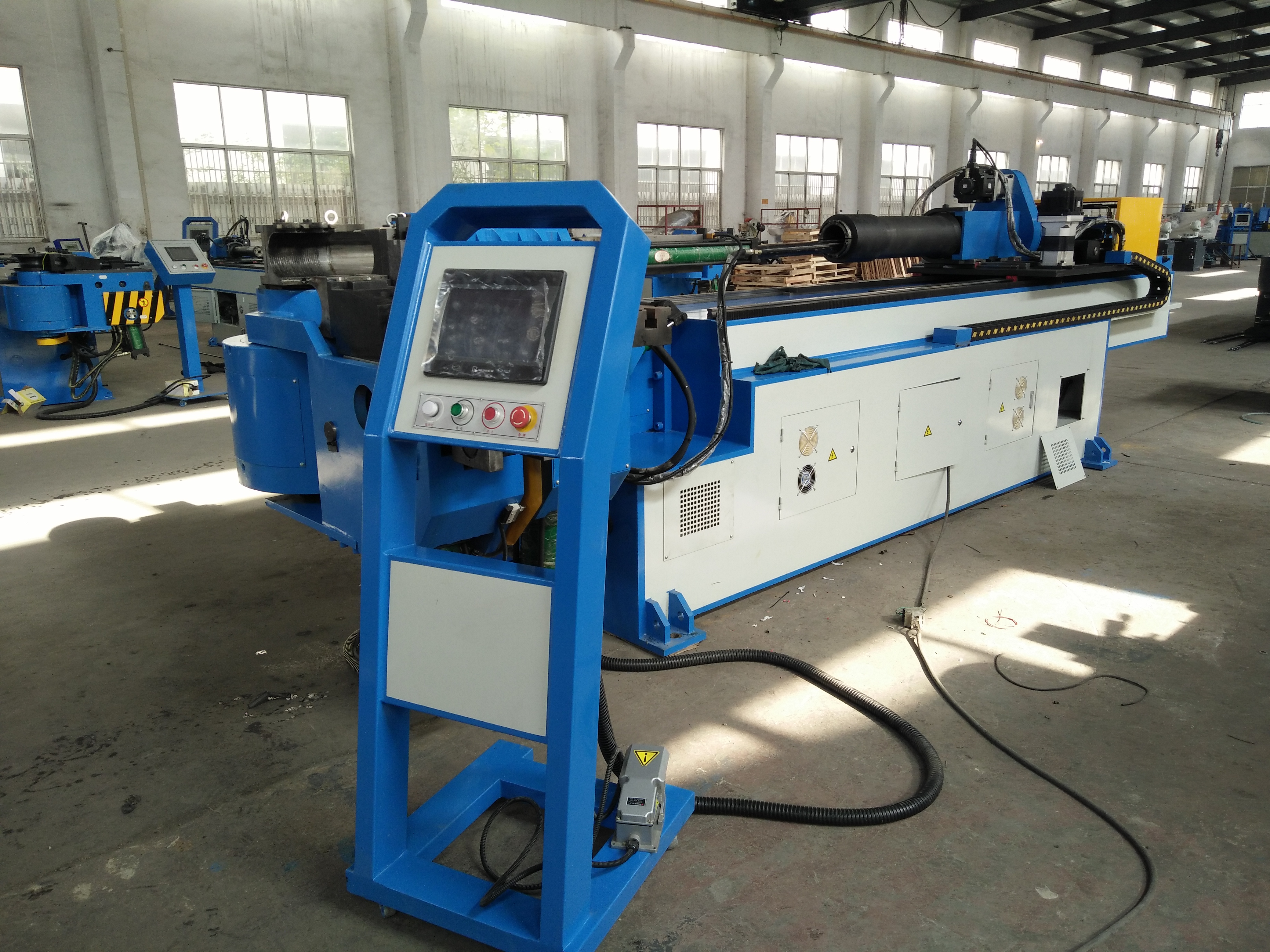

Maschinencharakteristik
Die Serie ist speziell auf die Bedürfnisse des professionellen Weltmarktes abgestimmt. Alle Teile, Strukturen und Merkmale entsprechen den europäischen Standards des Maschinenbaus. Unsere Berufserfahrung bei namhaften Unternehmen, Zeichnungen, elektrische, elektronische, hydraulische und mechanische Zeichnungspläne ermöglichen die Modernisierung der Maschinensysteme, um eine genaue und attraktive Leistung zu erzielen.
Wir sind ein vor mehr als 20 Jahren gegründetes chinesisch-italienisches Joint Venture, das im In- und Ausland tätig ist und über Vertretungen in Mexiko, Polen, Vietnam und vielen anderen Ländern verfügt.
Name | Einheit | Parameter |
Rundrohr aus Weichstahl | mm | 114*8 |
Edelstahl | mm | 114*6 |
Leichtmetallgeglühtes Rundrohr | mm | 114*10 |
Vierkantrohr aus Weichstahl | mm | 90*90*6 |
Rechteckiges Rohr aus Baustahl | mm | 90*85*6 |
Runde, massive Stange aus Baustahl | mm | 55 |
Vierkant-Vollstahlstange aus Baustahl | mm | 50*50 |
Min. Biegeradius | mm | 40 |
Max. Biegeradius (Standard) | mm | 450 |
Kopfüberstand (auf Biegemitte) | mm | 500 |
Kopfhöhe (auf Biegemitte) | mm | 720 |
Höhe des Biegezentrums (vom Boden) | mm | 1235 |
Max. Stangendurchgang im POB-Positionierer | mm | 70 |
Spannhub einstellbar | mm | 0-150 |
Schulterverstellbarer Hub | mm | 500 |
Einstellbarer Hub des Dornrückzugs | mm | 0-200 |
Max. Biegewinkel | ° | 190° |
Thrausreichender effektiver Abstand | mm | 4200 |
Biegegeschwindigkeit (max.) | °/Sek | 20 |
Max. Drehzahl (Achse Z) | °/Sek | 160 |
Max. Schaltgeschwindigkeit (Achse X.) | mm/Sek | 500 |
Biegewinkel Präzision | ° | ±0,10 |
Drehwinkel Präzision - Achse Z | ° | ±0,10 |
Schaltpräzision - Achse X | mm | ±0,10 |
Systemmotor Leistung | KW | 15 |
Hydraulisch Pumpe Volumen | L | 45 |
Max. Druck | Mpa | 16 |
L*B*H (Verpackungsmaß) | mm | 5200*1350*1250 |
Maschinengewicht | T | 5.5 |
Name | Hersteller |
Hydraulikmotor | Deutschland Siemens (BEIDE) oder Runmali |
Hydraulikpumpe | Wuxi Tuoli |
Hydraulikventil | Japanische Yuken (importiert) |
Ölwegtafel | Taiwan Shanghong (Importiert) |
Zylinder | Shanghai Qifan |
Touch-Screen | Taiwan Weinview (importiert) |
SPS | Japan Mitsubishi (importiert) |
Winkelregler | Japan Nemicon (importiert) |
Strom umschalten | Taiwan Mingwei |
Schütz | Deutscher SCHNEIDER |
Transformator | Wuxi Xinyu |
F: Wie wäre es mit Ihrem Service?
A: Vor dem Verkaufsservice:

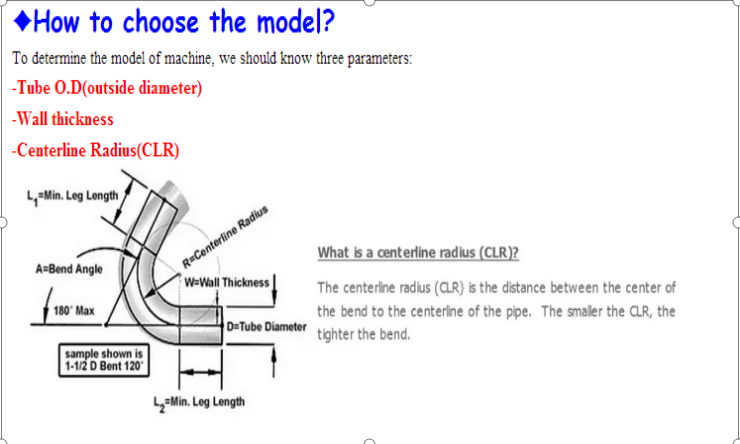

1. Wir helfen unserem Kunden, das Recht zu bestätigen Maschine Modell gemäß den angebotenen Rohrinformationen.
2. Willkommen in unserer Fabrik, um unsere Maschine zu besichtigen und unsere Werkstatt bevor Sie eine Bestellung aufgeben.
B: Kundendienst:
1. Wir stellen ein Handbuch, eine detaillierte Maschineninstallation und ein Inbetriebnahmevideo zur Verfügung Zu Dir richtig weiterhelfen Bedienen Sie die Maschine. Bei Bedarf unser Ingenieur zu geh zu dein Fabrik für Maschineninstallation, Flugtickets, Lebensmittel, Hotel, Nahverkehrd Sei bei dir
Konto.
2.Wenn es ein Problem mit der Maschine gibt, werden unsere Ingenieure es zunächst per Computer für Sie lösen. Die meisten Probleme können durch den Austausch von Teilen gelöst werden. Wenn nicht, können unsere Ingenieure zu Ihrem Werk gehen, um das Problem für Sie zu lösen. Das haben wir getan erfahrene Ingenieure, insbesondere für ausländische Märkte.
An von uns selbst gefertigten mechanischen Teilen verfügen wir über einen großen Lagerbestand und können Ihnen diese bei Bedarf umgehend per Kurier zusenden.
Bei Elektronikteilen verwenden wir bekannte Marken, sodass Sie diese bequem in Ihrer Nähe kaufen können.
Wichtigster technischer Parameter
Name | Einheit | Parameter |
Rundrohr aus Weichstahl | mm | ￠76*3 |
Min. Biegeradius | mm | 30 |
Max. Biegeradius (Standard) | mm | 350 |
Kopfüberstand (auf Biegemitte) | mm | 600 |
Kopfhöhe (auf Biegemitte) | mm | 580 |
Höhe des Biegezentrums (vom Boden) | mm | 1060 |
Max. Stangendurchgang im POB-Positionierer | mm | 50 |
Spannhub einstellbar | mm | 0-136 |
Schulterverstellbarer Hub | mm | 300 |
Einstellbarer Hub des Dornrückzugs | mm | 0-136 |
Max. Biegewinkel | ° | 190° |
Durch effektive Distanz | mm | 3800 |
Biegegeschwindigkeit (max.) | °/Sek | 110 |
Max. Drehzahl (Achse Z) | °/Sek | 160 |
Max. Vorschubgeschwindigkeit (Achse X.) | mm/Sek | 800 |
Biegewinkel Präzision | ° | ±0,10 |
Drehwinkel Präzision - Achse Z | ° | ±0,10 |
Schaltpräzision - Achse X | mm | ±0,10 |
Biegeservomotorleistung | KW | 7 |
Rotationsservomotorleistung | KW | 1 |
Zufuhr von Servomotorleistung | KW | 3 |
Systemmotor Leistung | KW | 5.5 |
Hydraulikpumpe Volumen | L | 19 |
Max. Druck | Mpa | 16 |
L*B*H (Verpackungsmaß) | mm | 5000*1200*1350 |
Maschinengewicht | T | UNGEFÄHR 3,8 |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name | Hersteller |
Hydraulikmotor | Deutschland Siemens (Beide) oder Runmali |
Hydraulikpumpe | Wuxi Tuoli |
Hydraulikventil | Japanische Yuken (importiert) |
Ölwegtafel | Taiwan Shanghong (Importiert) |
Zylinder | Shanghai Qifan |
Ölrohr | Zhejiang |
Touch-Screen | Taiwan Weinview (importiert) |
SPS | Japan Mitsubishi (importiert) |
Servomotor | Japan Mitsubishi (importiert) |
Winkelregler | Japan Nemicon (importiert) |
Strom umschalten | Taiwan MINGWEI |
Schütz | Schneider |

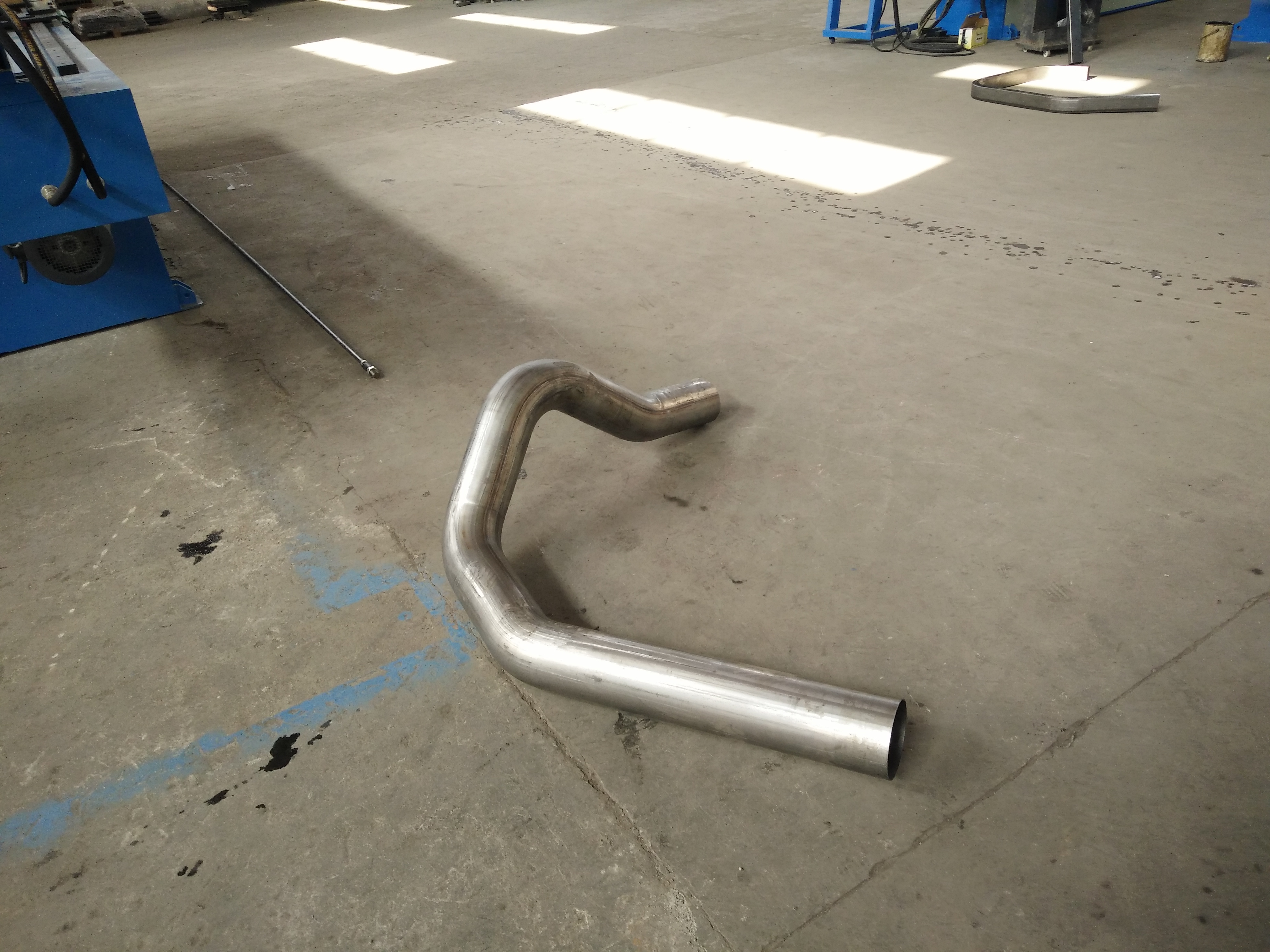

Werkzeugproben
