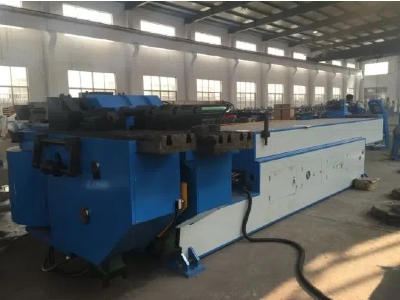

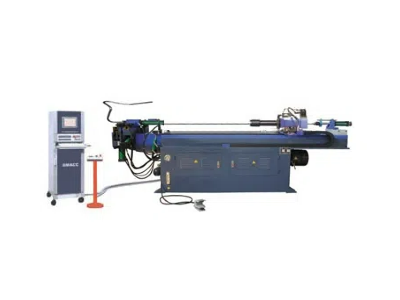

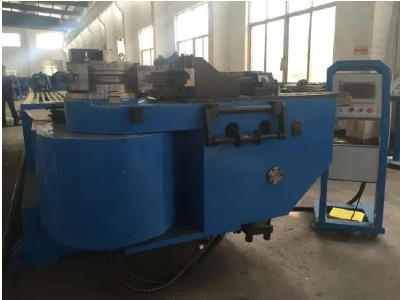

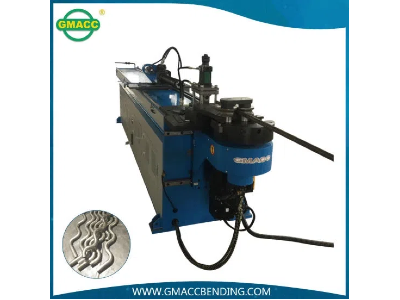

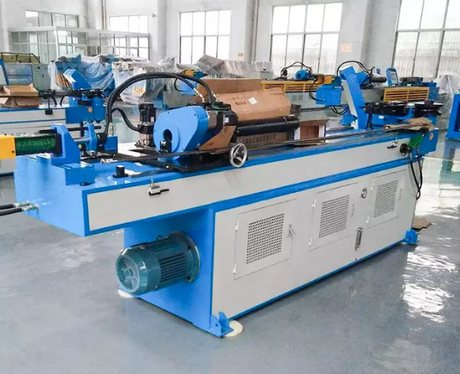

Übersicht über den vollautomatischen Rohrbieger GM-38NCBA

Der GM-38NCBA ist ein vollautomatischer Einkopf-Rohrbieger, der für Komponentenhersteller entwickelt wurde, die wiederholbares Biegen von Rohren mit kleinem Durchmesser in großen Mengen benötigen. Ausgestattet mit servoangetriebenen Vorschub- (Y), Rotations- (B) und Biegeachsen (C) unter SPS-Steuerung führt die Maschine automatisch Mehrfachbiegesequenzen aus, sobald ein Programm geladen ist. Es verarbeitet Rohre aus Kohlenstoffstahl, Weichstahl, Edelstahl, Aluminium, Kupfer, Messing und Legierungen mit einer maximalen Biegekapazität von 38 × 2 mm.

Die Biegeachse erreicht 60°/Sek., die Rotationsachse 200°/Sek. und die Vorschubachse 1.000 mm/Sek., während alle drei Achsen eine Genauigkeit von ±0,10° bzw. ±0,10 mm aufweisen. Bis zu 200 Biegeprogramme können in der SPS gespeichert und über den Dialog-Touchscreen abgerufen werden, wodurch die Umrüstzeit zwischen Produktläufen verkürzt wird. Ein Dorn kann je nach Anforderungen an Wandstärke und Radius automatisch ein- oder ausgerückt werden, und die Kompensation der Rückfederung erfolgt innerhalb des Steuerungssystems.

Technische Parameter der CNC-Rohrbiegemaschine GM-38NCBA

Standardmerkmale des automatischen Rohrbiegers GM-38NCBA

Der GM-38NCBA verfügt über eine hydraulische Klemmung, einen Encoder-gesteuerten Biegewinkel und ein Führungsmodul mit Assist-Push-Funktion. Zu den Standardfunktionen gehören manuelle, halbautomatische und vollautomatische Betriebsmodi; ein Zähler, der die Werkstückanzahl nach einem Stromausfall speichert; automatische Schmierung; Fehlerselbstdiagnose mit Alarm; und Grenzschutz. Ein beweglicher Fußschalter ermöglicht die Steuerung von Autostart, Pause und Notstopp.

Das Hydrauliksystem nutzt für jede Aktion eine individuelle Ventilsteuerung, was die Lebensdauer hydraulischer Komponenten verlängern soll. Das Touchpanel unterstützt auf Wunsch mehrere Sprachen und die Steuerung behält gespeicherte Programme auch nach dem Ausschalten bei. Zu den optionalen Funktionen gehören die langsame Kernumkehr, das langsame Biegen und die vorgezogene Dornextraktion für dünnwandige oder kosmetische Oberflächenanwendungen.

Die Maschine wird nach dem Qualitätsmanagementsystem ISO 9001 des Herstellers hergestellt und trägt die CE-Kennzeichnung. Gewerbliche Nutzer, die eine nordamerikanische Elektrozertifizierung benötigen, sollten in der Angebotsphase die UL/CSA-Abdeckung bestätigen. Der Hersteller gibt für diese Modellreihe eine Produktionskapazität von 5.000 Einheiten pro Jahr an, was Nachbestellungen für Unternehmenskunden mit steigender Produktion unterstützt.

Industrielle Anwendungen für den Rohrbieger GM-38NCBA

Das GM-38NCBA richtet sich an gewerbliche Einkäufer in den Bereichen Automobilkomponentenfertigung, Möbelherstellung, HLK-Produktion, Montage von Fitnessgeräten und Rahmenherstellung für medizinische Geräte. Der effektive Durchgangsabstand von 2.200 mm und der Biegeradiusbereich von 20–200 mm decken typische Rohrteile wie Sitzrahmen, Lenker, Auspuffkrümmer, Förderschienen und Stützhalterungen ab.

Für Industriekunden, die automatische Biegemaschinen vergleichen, unterscheidet sich die GM-38NCBA durch ihre dreiachsige Servokonfiguration von rein hydraulischen NC-Maschinen: Vorschub und Drehung werden durch Servomotoren und nicht durch manuelle Einstellung positioniert, was die Rüstzeit für mehrfach gebogene Teile reduziert und eine konsistente Wiederholbarkeit über lange Produktionsläufe hinweg unterstützt. Der 4-kW-Systemmotor und die 14-l-Ölpumpe liefern einen maximalen Druck von 16 MPa, und die kompakte Grundfläche von 3.500 × 700 × 1.300 mm passt zu Standard-Werkstattlayouts.

FAQ zum vollautomatischen Rohrbieger GM-38NCBA

Welche Rohrmaterialien kann der GM-38NCBA biegen?

Die Maschine ist für Rohre aus Kohlenstoffstahl, Weichstahl, Edelstahl, Aluminium, Legierungen, Kupfer und Messing sowie für Vollstangen-, Quadrat-, Rechteck-, Oval- und Profilabschnitte ausgelegt.

Was ist die maximale Biegekapazität und Präzision?

Die maximale Biegekapazität beträgt 38 × 2 mm. Die Biege-, Dreh- und Vorschubgenauigkeit wird jeweils mit ±0,10° bzw. ±0,10 mm angegeben. Der maximale Biegewinkel beträgt 190°.

Wie viele Programme kann die SPS speichern?

Die SPS speichert bis zu 200 Biegeprogramme, die auf einem Dialog-Touchscreen angezeigt werden und auch nach dem Ausschalten erhalten bleiben.

Ist die GM-38NCBA eine echte CNC-Maschine?

Der GM-38NCBA verwendet Servomotoren an den Vorschub- (Y), Rotations- (B) und Biegeachsen (C) mit Regelung im geschlossenen Regelkreis unter SPS. Dies ermöglicht ein vollautomatisches, programmgesteuertes Biegen mit Mehrachsenkoordination, was einem CNC-Betrieb für diese Maschinenkategorie entspricht.

Was sind die Abmessungen, das Gewicht und der Leistungsbedarf?

Die Packmaße betragen 3.500 × 700 × 1.300 mm, das Maschinengewicht beträgt 2,0 Tonnen und der Systemmotor leistet 4 kW mit einem maximalen Hydraulikdruck von 16 MPa. Das Gerät benötigt standardmäßigen industriellen Dreiphasenstrom.
