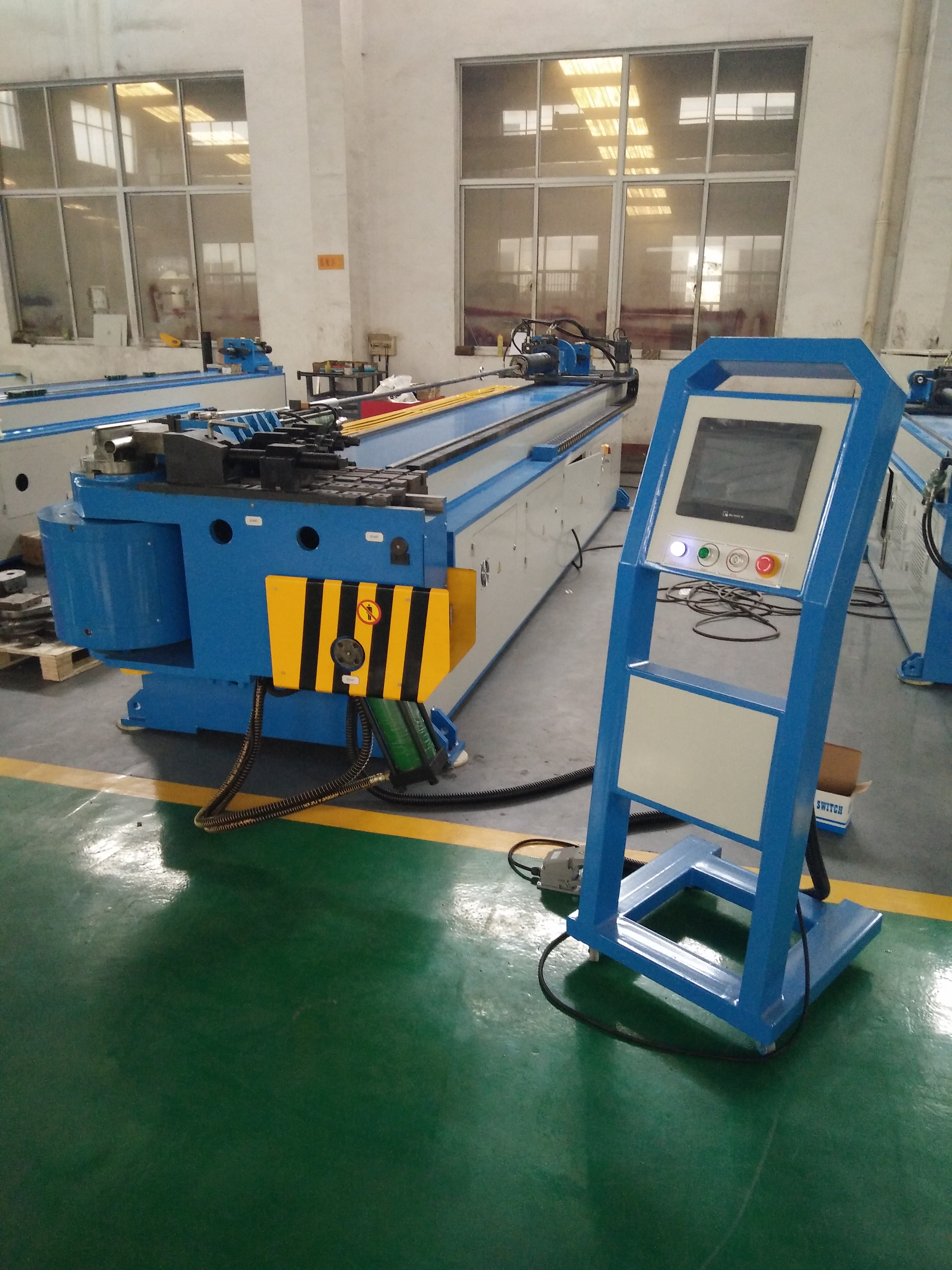

GM-100CNC
GMACC
8462219000
Maschinencharakteristik
GM-SB-CNC-Serie Die numerisch gesteuerte Einkopf-Rohrbiegemaschine ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, integriert mit Maschine, Hydraulik und Elektrizität. Diese Serie verfügt über ein VDU-Touchscreen-Bedienfeld, mit dem verschiedene Biegedaten und -aufträge eingegeben, gespeichert und angezeigt werden können. Y, B, C drei Bewegungskoordinaten unter präziser Steuerung durch einen Industriecomputer ermöglichen ein vollautomatisches Ein- und Ausschalten des Dorns und schnelles Biegen. CNC-Maschine auch mit erweiterten Funktionen, wie z Nach dem Ausschalten automatische Schmierung und Sicherheitsschutz. Fortschrittliche Technologie, hohe Automatisierungszuverlässigkeit und integriertes Design machen die CNC-Rohrbiegemaschine zur erstklassigen Rohrbearbeitungsmaschine der Welt.
Name | Einheit | Parameter |
Rundrohr aus Weichstahl | mm | ￠100*8 |
Edelstahl | mm | ￠100*5 |
Leichtmetallgeglühtes Rundrohr | mm | ￠100*10 |
Vierkantrohr aus Weichstahl | mm | 70*70*6 |
Rechteckiges Rohr aus Baustahl | mm | 75*65*6 |
Runde, massive Stange aus Baustahl | mm | ￠40 |
Vierkant-Vollstahlstange aus Baustahl | mm | 35*35 |
Min. Biegeradius | mm | 40 |
Max. Biegeradius (Standard) | mm | 400 |
Kopfüberstand (auf Biegemitte) | mm | 460 |
Kopfhöhe (auf Biegemitte) | mm | 610 |
Höhe des Biegezentrums (vom Boden) | mm | 1140 |
Max. Stangendurchgang im POB-Positionierer | mm | 70 |
Spannhub einstellbar | mm | 0-140 |
Schulterverstellbarer Hub | mm | 350 |
Einstellbarer Hub des Dornrückzugs | mm | 0-150 |
Max. Biegewinkel | ° | 190° |
Thrausreichender effektiver Abstand | mm | 4000 |
Biegegeschwindigkeit (max.) | °/Sek | 25 |
Max. Drehzahl (Achse Z) | °/Sek | 160 |
Max. fütternGeschwindigkeit (Achse X.) | mm/Sek | 500 |
Biegewinkel Präzision | ° | ±0,10 |
Drehwinkel Präzision - Achse Z | ° | ±0,10 |
Schaltpräzision - Achse X | mm | ±0,10 |
Rotationsservomotorleistung | KW | 1.5 |
Zufuhr von Servomotorleistung | KW | 1.5 |
Systemmotor Leistung | KW | 11 |
Hydraulisch Pumpe Volumen | L | 30 |
Max. Druck | Mpa | 16 |
L*B*H (Verpackungsmaß) | mm | 5300*1350*1200 |
Maschinengewicht | T | ETWA 4.8 |
Name | Hersteller |
Hydraulikmotor | Deutschland Siemens (Beide) oder Runmali |
Hydraulikpumpe | Wuxi Tuoli |
Hydraulikventil | Japanische Yuken (importiert) |
Ölwegtafel | Taiwan Shanghong （Importiert） |
Zylinder | ShanghaiQifan |
Touch-Screen | Taiwan Weinblick（Importiert) |
SPS | Japan Mitsubishi (importiert) |
Winkelregler | Japan Nemicon (importiert) |
Strom umschalten | Taiwan Mingwei |
Dreh-/Vorschubservomotor | Japan Mitsubishi (importiert) |
Schütz | Schneider |
Wichtigster technischer Parameter
Name | Einheit | Parameter |
Rundrohr aus Weichstahl | mm | ￠100*8 |
Edelstahl | mm | ￠100*5 |
Leichtmetallgeglühtes Rundrohr | mm | ￠100*10 |
Vierkantrohr aus Weichstahl | mm | 70*70*6 |
Rechteckiges Rohr aus Baustahl | mm | 75*65*6 |
Runde, massive Stange aus Baustahl | mm | ￠40 |
Vierkant-Vollstahlstange aus Baustahl | mm | 35*35 |
Min. Biegeradius | mm | 40 |
Max. Biegeradius (Standard) | mm | 400 |
Kopfüberstand (auf Biegemitte) | mm | 460 |
Kopfhöhe (auf Biegemitte) | mm | 610 |
Höhe des Biegezentrums (vom Boden) | mm | 1140 |
Max. Stangendurchgang im POB-Positionierer | mm | 70 |
Spannhub einstellbar | mm | 0-140 |
Schulterverstellbarer Hub | mm | 350 |
Einstellbarer Hub des Dornrückzugs | mm | 0-150 |
Max. Biegewinkel | ° | 190° |
Durch effektive Distanz | mm | 4000 |
Biegegeschwindigkeit (max.) | °/Sek | 25 |
Max. Drehzahl (Achse Z) | °/Sek | 160 |
Max. Vorschubgeschwindigkeit (Achse X.) | mm/Sek | 500 |
Biegewinkel Präzision | ° | ±0,10 |
Drehwinkel Präzision - Achse Z | ° | ±0,10 |
Schaltpräzision - Achse X | mm | ±0,10 |
Rotationsservomotorleistung | KW | 1.5 |
Zufuhr von Servomotorleistung | KW | 1.5 |
Systemmotor Leistung | KW | 11 |
Hydraulikpumpe Volumen | L | 30 |
Max. Druck | Mpa | 16 |
L*B*H (Verpackungsmaß) | mm | 5300*1350*1200 |
Maschinengewicht | T | ETWA 4.8 |
Konfiguration des hydraulischen und elektronischen Steuerungssystems
Name | Hersteller |
Hydraulikmotor | Deutschland Siemens (Beide) oder Runmali |
Hydraulikpumpe | Wuxi Tuoli |
Hydraulikventil | Japanische Yuken (importiert) |
Ölwegtafel | Taiwan Shanghong (Importiert) |
Zylinder | Shanghai Qifan |
Touch-Screen | Taiwan Weinview (importiert) |
SPS | Japan Mitsubishi (importiert) |
Winkelregler | Japan Nemicon (importiert) |
Strom umschalten | Taiwan Mingwei |
Dreh-/Vorschubservomotor | Japan Mitsubishi (importiert) |
Schütz | Schneider |
Biegeproben
Werkzeugproben
