Um präzise und effiziente Ergebnisse zu erzielen, ist Hydraulische Rohrbiegemaschinen sind unverzichtbare Werkzeuge in Branchen wie der Bau-, Automobil- und Sanitärbranche. Diese Maschinen helfen dabei, Rohre mit minimaler Verformung in die erforderlichen Winkel und Kurven zu bringen. In diesem Tutorial führen wir Sie Schritt für Schritt durch den Prozess des Biegens von Rohren mit einer hydraulischen Rohrbiegemaschine und gewährleisten dabei stets Genauigkeit und Sicherheit. die Beherrschung des Rohrbiegens mit einer hydraulischen Rohrbiegemaschine von entscheidender Bedeutung.

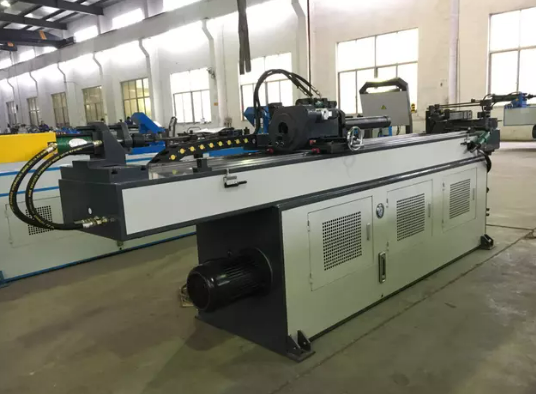

Eine hydraulische Rohrbiegemaschine ist ein leistungsstarkes Werkzeug, das hydraulische Kraft nutzt, um Rohre in bestimmten Winkeln zu biegen, ohne ihre Struktur zu beschädigen. Das Hydrauliksystem erzeugt unter Druck stehende Flüssigkeit, um die zum Biegen erforderliche Kraft zu erzeugen und so sanfte und präzise Biegungen zu gewährleisten. Diese Maschinen werden häufig zum Biegen von Metallrohren, Rohren und anderen Materialien in industriellen Umgebungen verwendet.
In industriellen Anwendungen sind hydraulische Rohrbiegemaschinen unverzichtbar für die Herstellung individueller Rohrformen in Branchen wie Bauwesen, Sanitär, Automobilbau und HVAC-Systemen. Ihre Fähigkeit, große Rohre zu handhaben und präzise Biegungen zu erzielen, macht sie ideal für anspruchsvolle und hochpräzise Projekte.

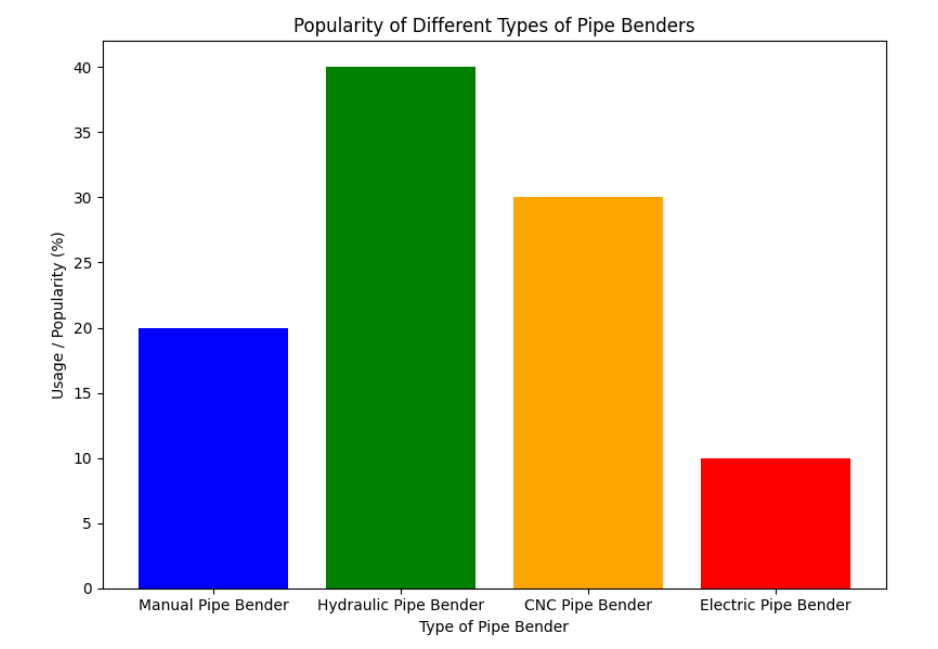

Es gibt verschiedene Arten von hydraulischen Rohrbiegemaschinen, die auf unterschiedliche Anforderungen zugeschnitten sind:
● Manuelle hydraulische Bieger: Sie werden von Hand bedient und erfordern körperliche Anstrengung, um Druck auszuüben. Sie sind jedoch ideal für kleinere Aufgaben.
● CNC-Hydraulikbieger: Diese Bieger sind automatisiert, bieten höchste Präzision und Wiederholgenauigkeit und werden häufig in hochpräzisen Fertigungsumgebungen eingesetzt.
● Elektrisch unterstützte hydraulische Biegemaschinen: Eine Mischung aus hydraulischer Leistung und elektrischer Unterstützung. Diese sind ideal, um den manuellen Aufwand zu reduzieren und gleichzeitig die Präzision beizubehalten.
Jeder Typ hat seine Vorteile und spezifischen Anwendungsfälle, von kleinen DIY-Projekten bis hin zu groß angelegten industriellen Anwendungen.
Beim Einsatz einer hydraulischen Rohrbiegemaschine steht die Sicherheit an erster Stelle. Befolgen Sie diese Best Practices, um Unfälle zu vermeiden und einen reibungslosen Betrieb sicherzustellen:
Persönliche Schutzausrüstung (PSA): Tragen Sie immer eine Schutzbrille, Handschuhe und Stiefel mit Stahlkappen, um sich vor möglichen Gefahren zu schützen.
Richtige Einrichtung: Stellen Sie sicher, dass die Maschine sicher verankert ist und das Rohr richtig ausgerichtet ist, um ein Verrutschen während des Biegevorgangs zu vermeiden.
Not-Aus: Machen Sie sich mit dem Not-Aus-Mechanismus vertraut, um die Maschine im Falle einer Fehlfunktion schnell anzuhalten.
Durch die Einhaltung von Sicherheitsprotokollen reduzieren Sie das Unfallrisiko und sorgen für einen reibungslosen, produktiven Biegeprozess.
Bevor mit dem Biegevorgang begonnen wird, ist es wichtig, das richtige Rohrmaterial auszuwählen. Zu den gängigen Materialien gehören:
● Stahl: Stark und langlebig, geeignet für schwere Anwendungen.
● Kupfer: Flexibel und leicht zu biegen, wird häufig für Sanitärsysteme verwendet.
● Aluminium: Leicht und korrosionsbeständig, ideal für Automobil- und Luft- und Raumfahrtprojekte.
Die Art des Materials beeinflusst den Biegeprozess, da jedes Material unterschiedliche Eigenschaften hat. Dickere Metalle wie Stahl erfordern beispielsweise mehr Druck als leichtere Materialien wie Aluminium. Ebenso wichtig ist die Wahl der richtigen Rohrgröße, um Präzision zu gewährleisten und eine Beschädigung des Materials beim Biegen zu verhindern.
Material | Ideale Rohrbiegemaschine | Wichtige Überlegungen | Biegewinkelbereich |
Stahl | Hydraulisch, elektrisch | Erfordert einen hohen Druck und eine robuste Maschine | 90° - 180° |
Kupfer | Hydraulik | Weicheres Material, anfälliger für Knicke | 90° - 180° |
Aluminium | Hydraulisch, manuell | Leichtes Material, leicht zu biegen | 90° - 120° |
PVC | Handbuch | Mit Vorsicht verwenden, um ein Zusammenfallen zu vermeiden | 45° - 90° |
Das Biegegesenk ist ein wesentlicher Bestandteil der hydraulischen Rohrbiegemaschine. Es formt das Rohr beim Biegen und ist in verschiedenen Größen für unterschiedliche Rohrdurchmesser erhältlich. Um genaue Biegungen zu erzielen, ist es entscheidend, die richtige Matrize auszuwählen, die zu den Abmessungen des Rohrs passt.
Die Auswahl der richtigen Matrize gewährleistet ein gleichmäßiges Biegen ohne Verformung. Darüber hinaus hilft die Verwendung einer zum Rohrmaterial passenden Matrize dabei, den gewünschten Biegewinkel mit minimalem Aufwand zu erreichen.
Um genaue Ergebnisse zu erzielen, ist die richtige Einrichtung von entscheidender Bedeutung. So bereiten Sie Ihren hydraulischen Rohrbieger vor:
Überprüfen Sie den Hydraulikflüssigkeitsstand: Stellen Sie sicher, dass der Hydraulikflüssigkeitsstand für einen reibungslosen Betrieb korrekt ist.
Richten Sie das Rohr richtig aus: Platzieren Sie das Rohr sicher in der Maschine und richten Sie es an der Biegematrize aus.
Kalibrieren Sie die Maschine: Passen Sie die Maschineneinstellungen wie Druck und Biegewinkel an, um sie an die Spezifikationen Ihres Projekts anzupassen.
Eine ordnungsgemäße Einrichtung verhindert Fehler und stellt sicher, dass die Maschine mit bester Effizienz arbeitet.
Der erste Schritt beim Biegen eines Rohrs mit einer hydraulischen Rohrbiegemaschine besteht darin, das Rohr sicher in die Biegemaschine zu laden. Beginnen Sie mit:
1. Einlegen des Rohrs in die Matrize: Stellen Sie sicher, dass das Rohr zentriert und mit der Matrize ausgerichtet ist, um ein Verrutschen beim Biegen zu verhindern.
2. Sichern des Rohrs: Halten Sie das Rohr mit Halterungen oder Schellen fest an Ort und Stelle und sorgen Sie so für Stabilität während des Biegevorgangs.
Die Ausrichtung ist entscheidend, um sicherzustellen, dass die Biegung im gesamten Rohr gleichmäßig und gleichmäßig verläuft.
Als nächstes stellen Sie die Maschine ein, um den richtigen Biegewinkel zu erreichen. Sie können den Winkel manuell einstellen oder den erforderlichen Winkel eingeben, wenn Sie eine CNC-Maschine verwenden. Befolgen Sie diese Schritte:
1. Stellen Sie den Winkel ein: Stellen Sie die Biegematrize je nach Projekt auf den gewünschten Winkel ein, typischerweise 90°, 180° oder benutzerdefinierte Winkel.
2. Üben Sie den Druck allmählich aus: Beginnen Sie langsam mit der Anwendung des hydraulischen Drucks und achten Sie darauf, dass sich das Rohr ohne übermäßige Krafteinwirkung zu biegen beginnt.
Durch die Überwachung des Prozesses wird sichergestellt, dass die Biegegrenze des Materials nicht überschritten wird.
Sobald das Rohr positioniert und die Maschine eingestellt ist, beginnen Sie mit dem Biegevorgang:
1. Aktivieren Sie das Hydrauliksystem: Aktivieren Sie das Hydrauliksystem, um Druck auf das Rohr auszuüben.
2. Überwachen Sie die Biegung: Beobachten Sie das Rohr beim Biegen genau und passen Sie bei Bedarf den Druck an, um eine übermäßige Biegung oder Verformung zu vermeiden.
Es ist wichtig, den richtigen Druck auszuüben, um Knicke oder Zusammenbrüche im Rohr zu verhindern.
Überprüfen Sie nach Abschluss der Biegung das Rohr auf Genauigkeit:
1. Messen Sie den Biegewinkel: Verwenden Sie einen Winkelmesser oder einen digitalen Winkelmesser, um sicherzustellen, dass der Winkel korrekt ist.
2. Bei Bedarf anpassen: Wenn die Biegung leicht verschoben ist, nehmen Sie geringfügige Anpassungen vor, indem Sie mehr Druck ausüben oder das Rohr leicht zurückziehen.
Beim Biegen mehrerer Rohre kommt es auf Konsistenz an. Stellen Sie daher sicher, dass Sie jede Biegung messen und anpassen.
Schritt | Aktion | Notizen |
Schritt 1: Laden des Rohrs | Positionieren Sie das Rohr sicher im Bieger | Richten Sie das Rohr am Biegestempel aus |
Schritt 2: Anpassung an die Biegung | Stellen Sie den gewünschten Biegewinkel an der Maschine ein | Verwenden Sie den richtigen Druck für die Materialart |
Schritt 3: Ausführen der Biegung | Üben Sie langsam hydraulischen Druck aus | Achten Sie auf Unregelmäßigkeiten oder Schlupf |
Schritt 4: Überprüfung der Genauigkeit | Messen Sie den Biegewinkel nach dem Biegen | Passen Sie die Maschine bei Bedarf an, um Korrekturen vorzunehmen |
Knicken und Faltenbildung an Rohren sind häufige Probleme beim Biegevorgang. Um dies zu verhindern:
1. Verwenden Sie einen Dorn: Ein in das Rohr eingeführter Dorn bietet inneren Halt und verringert so das Risiko eines Knickens.
2. Üben Sie nach und nach Druck aus: Vermeiden Sie es, zu schnell zu viel Kraft auszuüben, da dies zu Verformungen führen kann.
Der Einsatz geeigneter Techniken und unterstützender Tools hilft, diese Probleme zu vermeiden.
Wenn die Biegungen inkonsistent sind, beachten Sie Folgendes:
1. Überprüfen Sie die Ausrichtung: Eine Fehlausrichtung kann zu ungleichmäßigen Biegungen führen. Stellen Sie sicher, dass das Rohr richtig in der Maschine positioniert ist.
2. Passen Sie die Maschineneinstellungen an: Wenn die Biegung ständig fehlerhaft ist, kalibrieren Sie die Maschine neu und prüfen Sie, ob mechanische Probleme vorliegen.
Regelmäßige Maschinenwartung sorgt für eine gleichbleibende Leistung.
Rohrrutschen können zu ungenauen Biegungen führen. Um ein Verrutschen zu verhindern:
1. Sichern Sie das Rohr ordnungsgemäß: Verwenden Sie Schellen oder Halterungen, um sicherzustellen, dass sich das Rohr während des Biegevorgangs nicht bewegt.
2. Überprüfen Sie die Matrize: Stellen Sie sicher, dass die Biegematrize die richtige Größe hat und richtig positioniert ist, um ein Verrutschen des Rohrs zu verhindern.
Eine ordnungsgemäße Einrichtung und Sicherung des Rohrs verhindert eine Fehlausrichtung und gewährleistet die Genauigkeit.
Um Ihre hydraulische Rohrbiegemaschine in optimalem Zustand zu halten, führen Sie regelmäßige Wartungsarbeiten durch:
Reinigen Sie die Maschine: Reinigen Sie regelmäßig die Hydraulikkomponenten und Rohroberflächen, um zu verhindern, dass Schmutz und Ablagerungen den Biegevorgang beeinträchtigen.
Bewegliche Teile schmieren: Stellen Sie sicher, dass alle beweglichen Teile gut geschmiert sind, um Reibung und Verschleiß zu reduzieren.
Auf Verschleiß prüfen: Überprüfen Sie die Maschine regelmäßig auf Anzeichen von Beschädigung oder Verschleiß, insbesondere das Hydrauliksystem.
Die Wartung Ihrer Maschine trägt dazu bei, ihre Lebensdauer zu verlängern und eine zuverlässige Leistung zu gewährleisten.
Zu den häufigsten Problemen mit dem Hydrauliksystem gehören:
Niedriger Hydraulikflüssigkeitsstand: Stellen Sie sicher, dass der Flüssigkeitsstand den richtigen Stand hat, um eine optimale Leistung zu gewährleisten.
Hydrauliklecks: Überprüfen Sie das Hydrauliksystem regelmäßig auf Lecks und beheben Sie diese sofort, um Leistungsprobleme zu vermeiden.
Indem Sie das Hydrauliksystem in gutem Zustand halten, können Sie kostspielige Reparaturen und Ausfallzeiten vermeiden.
Aufgabe | Frequenz | Notizen |
Überprüfen Sie den Hydraulikflüssigkeitsstand | Wöchentlich | Stellen Sie sicher, dass die Werte im empfohlenen Bereich liegen |
Maschinenteile reinigen | Nach jedem Gebrauch | Entfernen Sie Schmutz, Ablagerungen und alte Flüssigkeit |
Bewegliche Teile schmieren | Monatlich | Verhindern Sie Verschleiß und sorgen Sie für einen reibungslosen Betrieb |
Hydraulikschläuche prüfen | Vierteljährlich | Auf Undichtigkeiten oder Verschleißerscheinungen prüfen |
Das Biegen von Rohren mit einer hydraulischen Rohrbiegemaschine erfordert ein klares Verständnis der Funktionen der Maschine, eine ordnungsgemäße Einrichtung und eine sorgfältige Ausführung. Wenn Sie dieser Schritt-für-Schritt-Anleitung folgen, können Sie Präzision und Effizienz bei Ihren Rohrbiegeaufgaben sicherstellen. Regelmäßige Wartung und Einhaltung von Sicherheitspraktiken helfen Ihnen dabei, die besten Ergebnisse zu erzielen und die Lebensdauer Ihres hydraulischen Rohrbiegers zu verlängern. Unabhängig davon, ob Sie an Bau-, Sanitär- oder Automobilprojekten arbeiten, ist die Beherrschung der Verwendung einer hydraulischen Rohrbiegemaschine für qualitativ hochwertige Ergebnisse von entscheidender Bedeutung. Zhangjiagang King Macc Machinery Manufacturing Co., Ltd. bietet hochwertige hydraulische Rohrbieger, die Präzision und Effizienz für Ihre Projekte gewährleisten.
A: Eine hydraulische Rohrbiegemaschine ist ein Werkzeug zum präzisen Biegen von Rohren mithilfe von Hydraulikdruck. Es eignet sich ideal zum Erstellen glatter und gleichmäßiger Biegungen in Materialien wie Stahl, Kupfer und Aluminium.
A: Um eine Rohrbiegemaschine einzurichten, stellen Sie sicher, dass der Hydraulikflüssigkeitsstand korrekt ist, überprüfen Sie die Maschine auf lose Teile und kalibrieren Sie sie ordnungsgemäß entsprechend der Rohrgröße und dem Material.
A: Eine hydraulische Rohrbiegemaschine kann eine Vielzahl von Materialien biegen, darunter Stahl, Kupfer und Aluminium. Das Material beeinflusst den Biegevorgang und erfordert jeweils unterschiedliche Einstellungen.
A: Um ein Abknicken des Rohrs zu verhindern, achten Sie auf eine korrekte Ausrichtung in der Maschine, verwenden Sie die richtige Biegematrize und üben Sie einen allmählichen Hydraulikdruck aus, um ein Überbiegen zu vermeiden.
A: Regelmäßige Wartung einer Rohrbiegemaschine sorgt für einen reibungslosen Betrieb, reduziert den Verschleiß und verlängert die Lebensdauer der Maschine. Reinigen und schmieren Sie das System stets, um Fehlfunktionen zu vermeiden.
