GM-38CNC-2A-1S
GMACC
8462219000
Produktbeschreibung
Die Serie wurde insbesondere an die Anforderungen des professionellen Weltmarktes angepasst. Alle Teile, Strukturen und Charaktere entsprechen dem Standard des Maschinenbaus aus Europa. Unsere Berufserfahrung und Zeichnungspläne für Elektro, Elektronik, Hydraulik und Mechanik von bekannten Unternehmen führen dazu, dass die Systeme der Maschinen auf eine genaue und attraktive Leistung aufgerüstet werden.

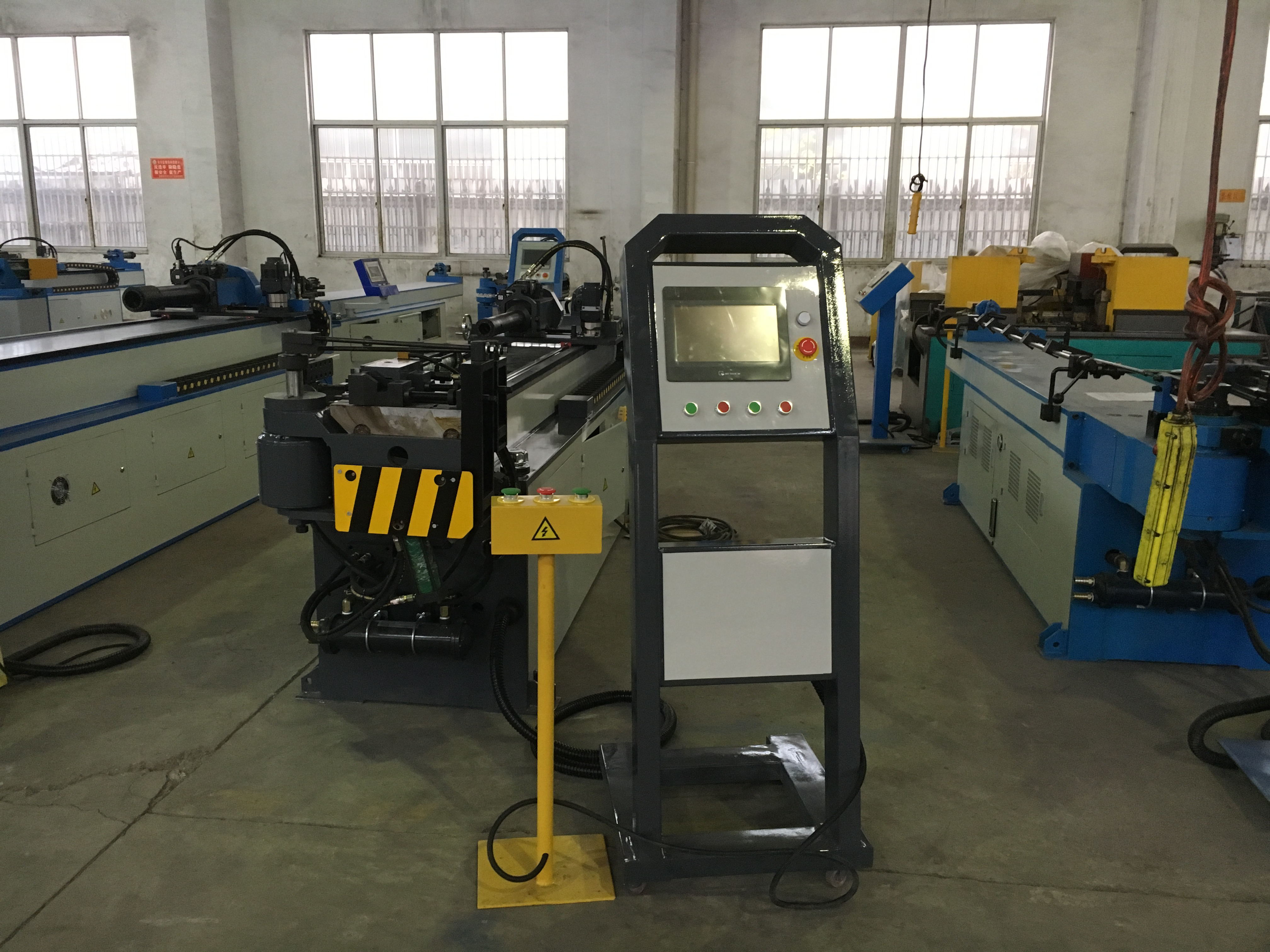

GM-SB-Die Einkopf-Rohrbiegemaschine der numerischen Steuerung der CNC-Serie ist das Produkt aus der Kombination unserer Technologie und fortschrittlicher italienischer Technologie, integriert in Maschine, Hydraulik und Elektrizität. Diese Serie verfügt über ein Bildschirm-Touchscreen-Bedienfeld, über das verschiedene Biegedaten und -reihenfolgen eingegeben, gespeichert und angezeigt werden können. Y, B, C drei Bewegungskoordinaten unter Präzisionssteuerung durch Industriecomputer können vollautomatisches Ein- oder Ausschalten des Dorns schnelles Biegen realisieren, CNC-Maschine auch mit erweiterten Funktionen, wie Komponenten Biegefeder-Rückfederungskompensation, Fehler Selbstdiagnose Alarm, Speicher nach dem Ausschalten automatische Schmierung und Sicherheitsschutz. Fortschrittliche Technologie, hohe Automatisierungszuverlässigkeit und integriertes Design machen die CNC-Rohrbiegemaschine zur weltweit erstklassigen Rohrbearbeitungsmaschine.
Name | Einheit | Parameter |
Rundstahlrohr aus Flussstahl | mm | ￠38*2 |
Rostfreier Stahl | mm | ￠32*2 |
Leichtlegierungsgeglühtes Rundrohr | mm | ￠40*3 |
Vierkantrohr aus Flussstahl | mm | 25*25*2 |
Rechteckrohr aus Flussstahl | mm | 30*20*2 |
Rundstahl aus Flussstahl | mm | ￠16 |
Quadratische Massivstange aus Flussstahl | mm | 15*15 |
Mindest. Biegungsradius | mm | 20 |
Max. Biegeradius (Standard) | mm | 200 |
Kopfüberhang (in der Biegemitte) | mm | 500 |
Kopfhöhe (in der Biegemitte) | mm | 360 |
Biegemittelhöhe (vom Boden) | mm | 945 |
Max. Stangendurchgang innerhalb des P.O.B. Positionierer | mm | 50 |
Einstellbarer Hub der Klemmung | mm | 0-90 |
Schulterverstellbarer Hub | mm | 256 |
Dornrückzug einstellbarer Hub | mm | 0-76 |
Max. Biegewinkel | ° | 190 ° |
Thrdurch effektive Entfernung | mm | 3200 |
Biegegeschwindigkeit (max.) | ° / Sek | 60 |
Max. Drehzahl (Achse Z) | ° / Sek | 200 |
Max.FutterGeschwindigkeit (Achse X.) | mm / s | 1000 |
Biegewinkel Präzision | ° | ± 0,10 |
Drehwinkel Präzision - Achse Z. | ° | ± 0,10 |
Schaltgenauigkeit - Achse X. | mm | ± 0,10 |
Rotation Servomotor Leistung | KW | 0.4 |
Servomotorleistung einspeisen | KW | 0.75 |
SystemmotorLeistung | KW | 4 |
HydraulikPumpe Volumen | L | 17 |
Max. Druck | Mpa | 16 |
L * B * H (Verpackungsdimension) | mm | 4000 * 700 * 1300 |
Maschinengewicht | T | ÜBER 1.5 |
Name | Hersteller |
Hydraulischer Motor | Deutschland Siemens （Beide） oder Runmali |
Hydraulische Pumpe | Wuxi Tuoli |
Hydraulikventil | Japan Yuken （Importiert） |
Ölwegbrett | TaiwanShanghong（Importiert） |
Zylinder | ShanghaiQifan |
Touchscreen | TaiwanWeinview（Importiert) |
SPS | Japan Mitsubishi （Importiert） |
Winkelregler | Japan Nemicon （Importiert） |
Schalten Sie die Stromversorgung ein | Taiwan Mingwei |
Servomotor drehen / füttern | Japan Mitsubishi （Importiert） |
Schütz | Schneider |
